Beschreibung

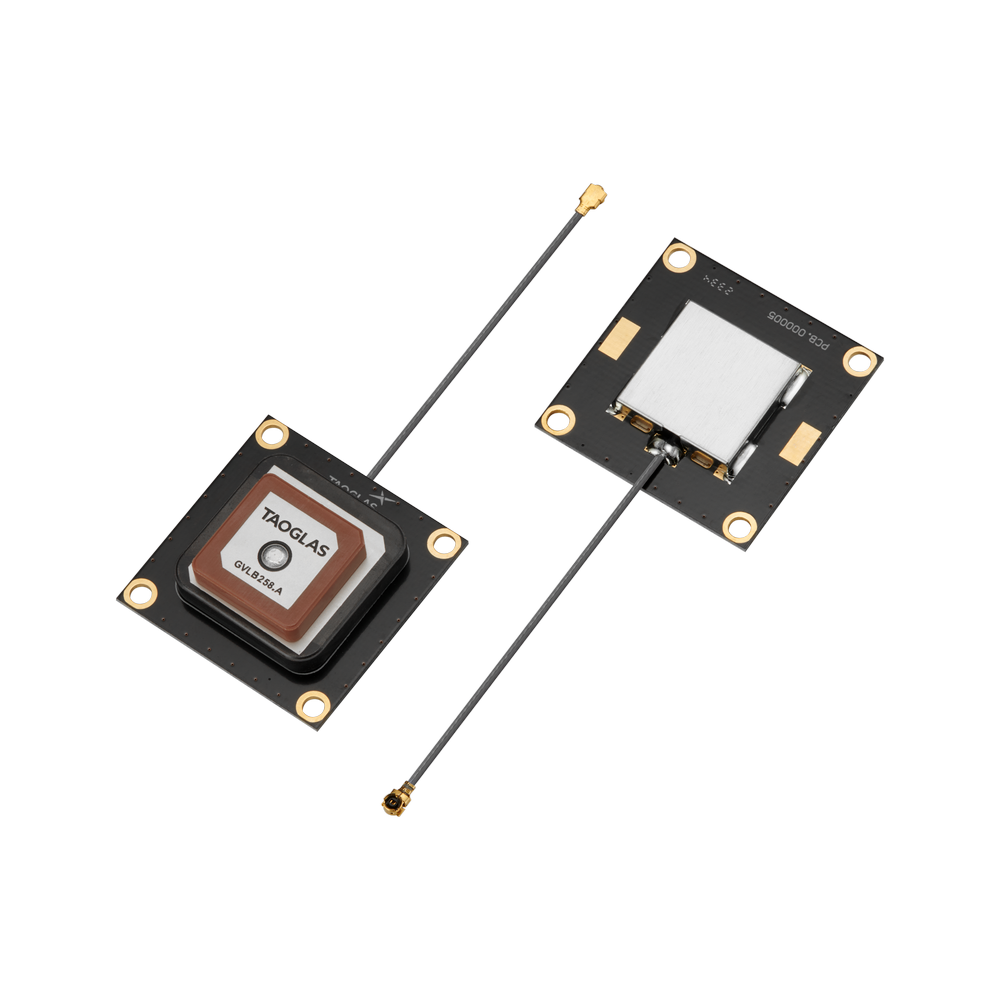

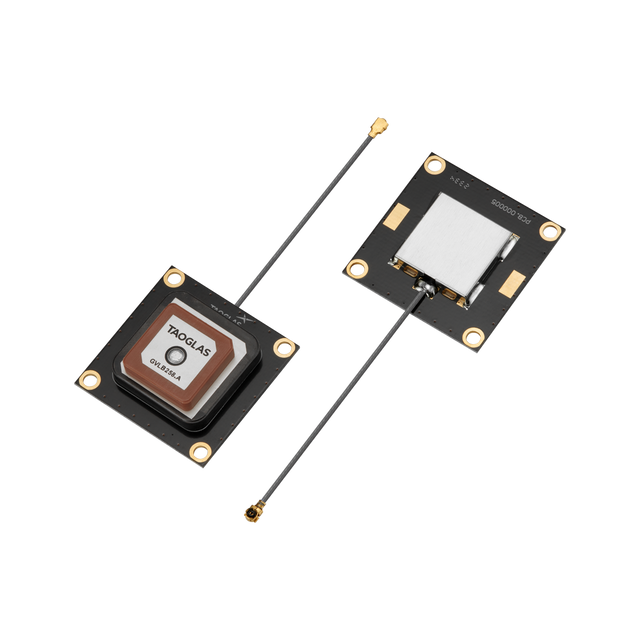

Diese eingebaute aktive GNSS gestapelte Patch-Antenne ist für schnelle, präzise L1/L5 Positionsbestimmung in kompakten Geräten konzipiert. Ein zweistufiger LNA und starke Ausblendung außerhalb des Frequenzbereichs helfen, die Signalqualität zu erhalten und die Zeit bis zur ersten Positionsbestimmung zu verkürzen.
- Unterstützung mehrerer Konstellationen: GPS, Galileo, BeiDou, GLONASS und IRNSS
- Für kompakte Geräte entwickelt: kleines gestapeltes Patch-Formfaktor für die Integration im Gerät
- Rauscharmverstärkung: zweistufiger LNA für verbesserte Empfangsqualität
Typische Anwendungen umfassen:
- RTK
- Wearables
- Transport
- Landwirtschaft
- Navigation
- Sicherheit
- Autonome Fahrzeuge
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 6 cm
- Kabeltyp: 1,13 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Position: Intern
Montage: SMD/SMT Montage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 35*35*12 mm
Gewicht: 18 g
GNSS (Aktiv)
Frequenz: 1160 MHz - 1610 MHz
Standards: GPS L1 & L5; Galileo E1 & E5a; BeiDou B1 & B2a; GLONASS G1; IRNSS L5
GNSS-Bänder: L1/L5
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: <2
Verstärkung (max.): 30,3
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 6 cm
Kabeltyp: 1,13 Koax
