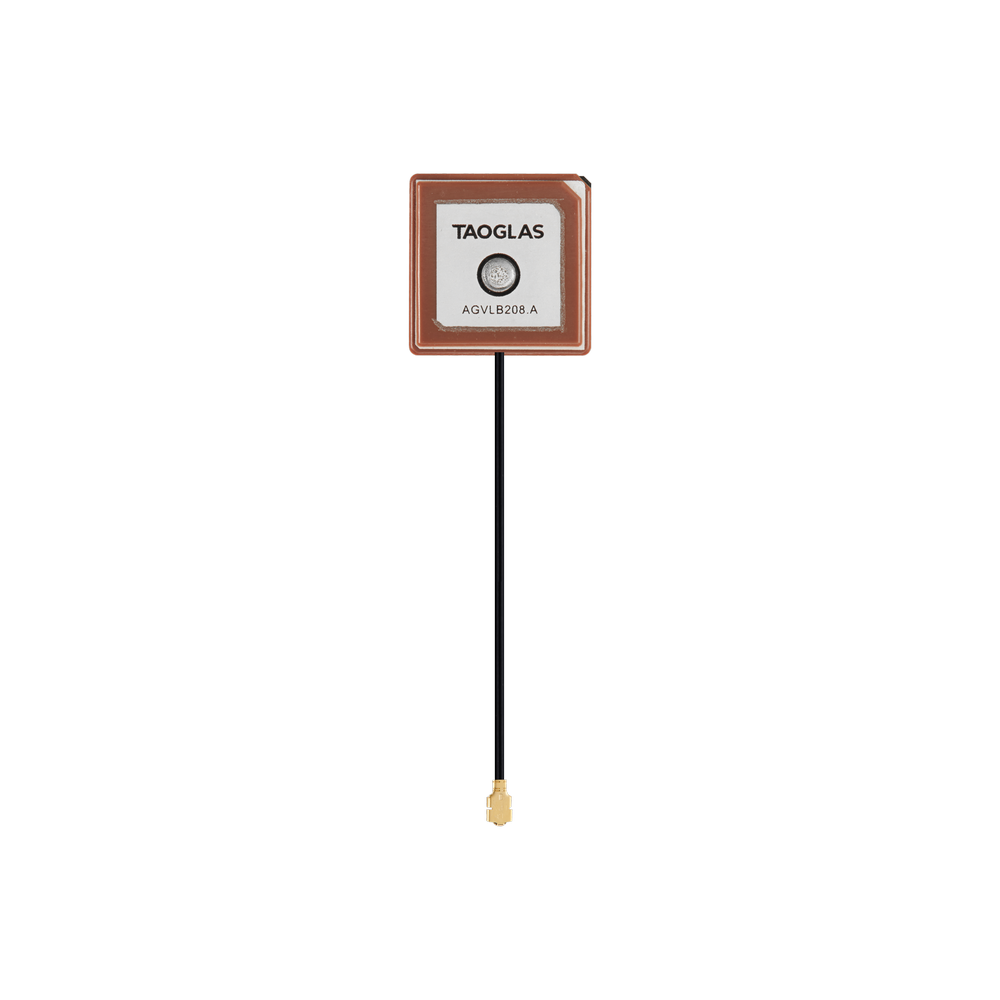

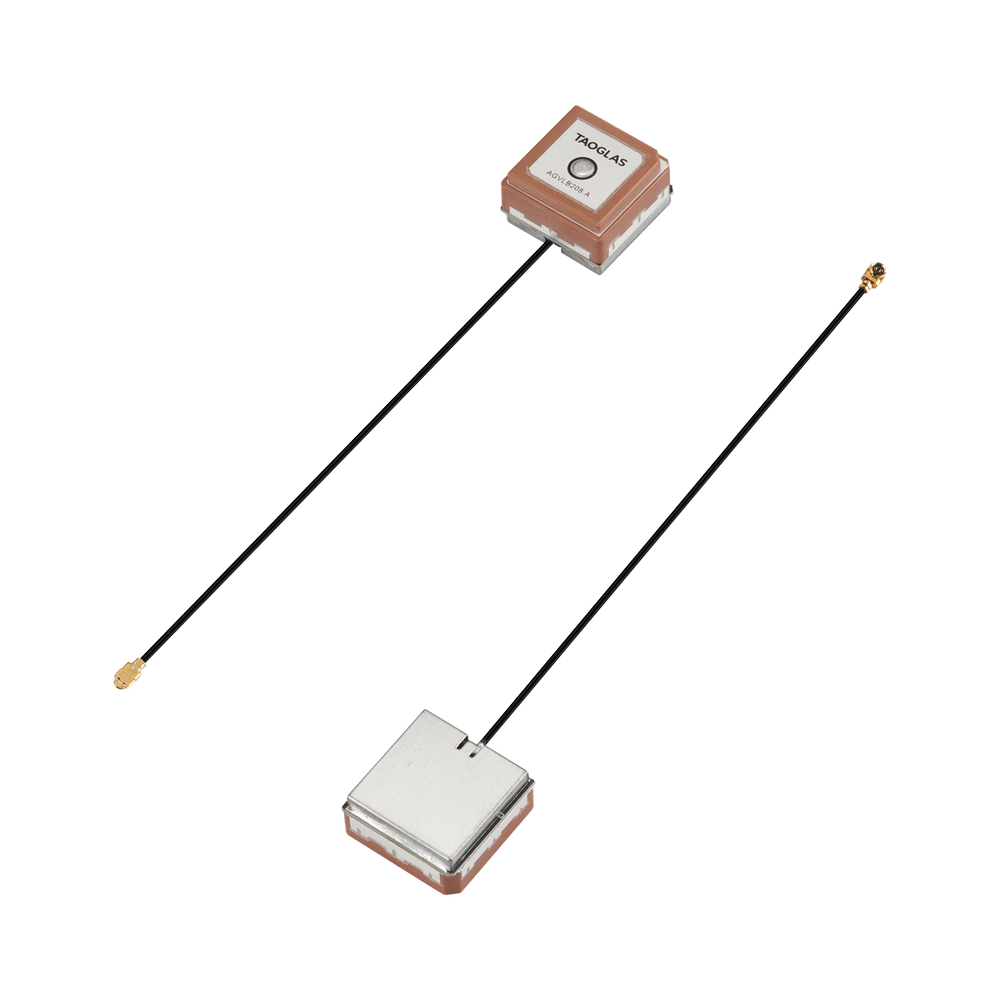

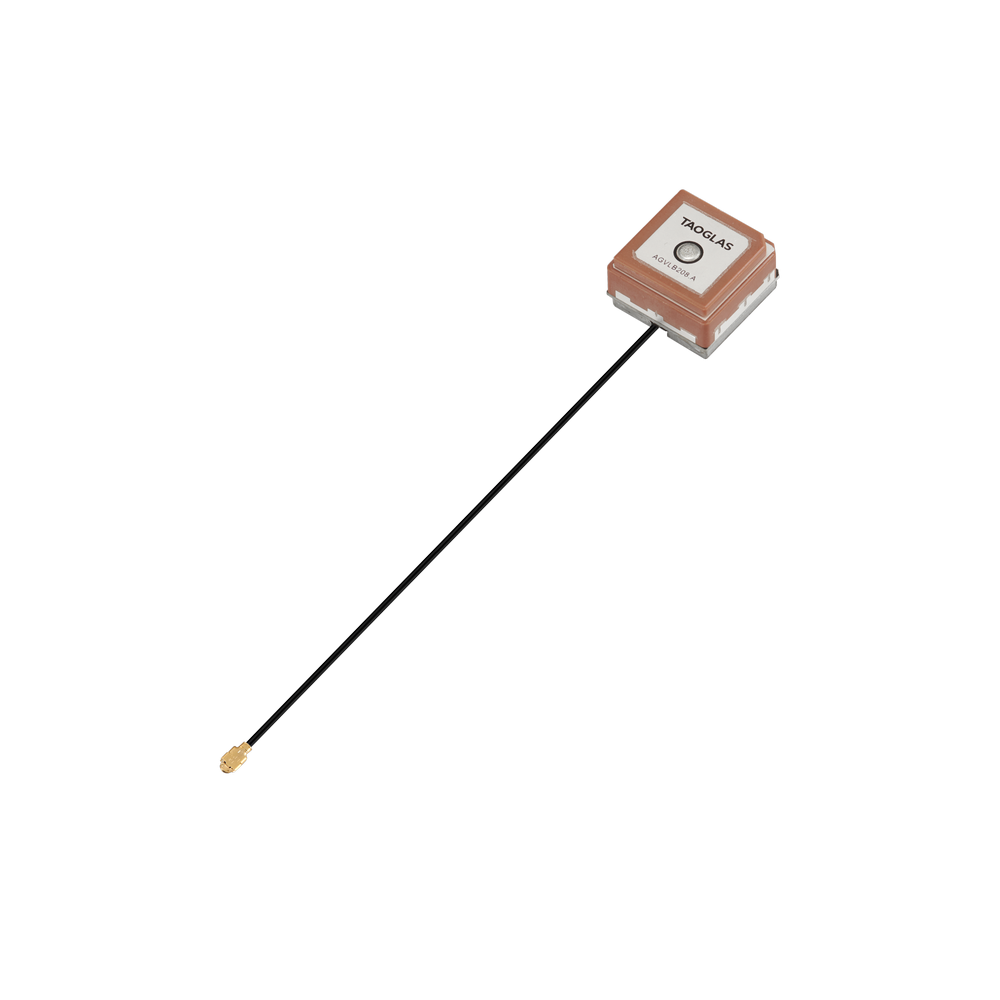

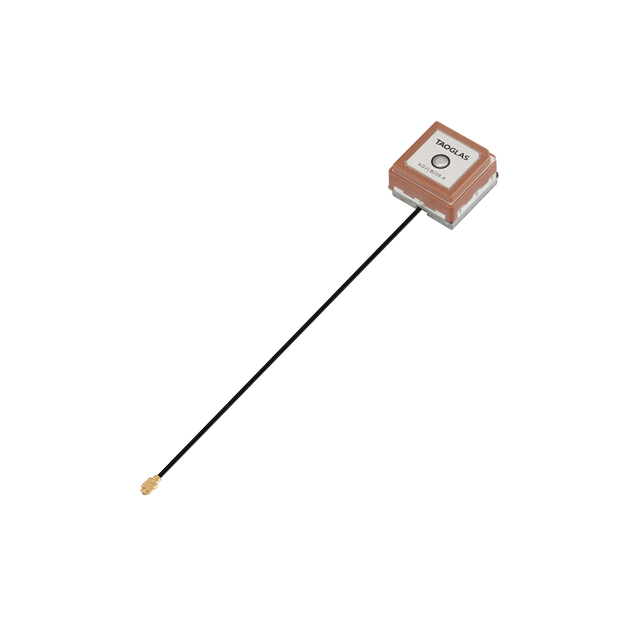

AGVLB208.A.07.0100AO Antenne Außen Low-Profile GNSS Patch I-PEX MHF I (U.FL) 10cm für hochpräzise Navigation & Positionierung, Automotive & Transport, Drohnen, UAVs und Robotik, Industrie, Infrastruktur & Timing

Kompakte aktive GNSS-Patchantenne, entwickelt für zuverlässige Dualband-Positionierung in platzbeschränkten Geräten. Dieses gestapelte Patch-Design verwendet eine Einzel-Einspeisungsarchitektur mit einem 2-stufigen LNA zur Unterstützung eines stabilen Empfangs und verbesserter Ausfilterung außerhalb des Bandes für anspruchsvolle Navigations- und Zeitsynchronisationslösungen.

• Dualband-GNSS-Unterstützung: L1- und L5-Abdeckung für robuste Positionierung
• Aktives Design: integrierter 2-stufiger LNA für erhöhte Empfindlichkeit
• RHCP-Polarisation: verbessert die GNSS-Leistung in realen Umgebungen
• Eingebettete Bauform: geeignet für kompakte Produktintegrationen

Typische Anwendungen umfassen:

• Hochpräzise Navigation & Positionierung
• Automobil- & Transportwesen
• Drohnen, UAVs und Robotik
• Industrie, Infrastruktur & Zeitmessung
• Verbraucher- und Handelsgeräte
• Marine & Outdoor-Anwendungen
• Luftfahrt & Sicherheitssysteme
• Smart Cities & IoT

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL)
• Kabellänge: 10 cm
• Kabeltyp: 1,13 Mikrokabel

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø20 x 11,9 mm
Gewicht: 17 g

GNSS L1/L5 (Aktiv)

Frequenz: 1176,45 MHz - 1575,42 MHz
GNSS-Bänder: L1/L5
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
Gewinn (max.): 29
Anschlusstyp: I-PEX MHF I
Anschlussgehäusestil: R/A
Kabellänge: 10 cm
Kabeltyp: 1,13 Mikrokabel
LNA-Verstärkung (dB): 30,3 (1176,45 MHz), 28,9 (1575,42 MHz)
Rauschzahl (dB): 2,9
Eingangsspannung (V): 3
Stromverbrauch (mA): 17 ± 2
Außerhalb des Bandes Unterdrückung: >65 dB @617-960 MHz; >55 dB @1,8-6 GHz
ESD-Schutz: Kontakt: ±20 kV, Luft: ±25 kV Entladung (IEC61000-4-2)
