Beschreibung

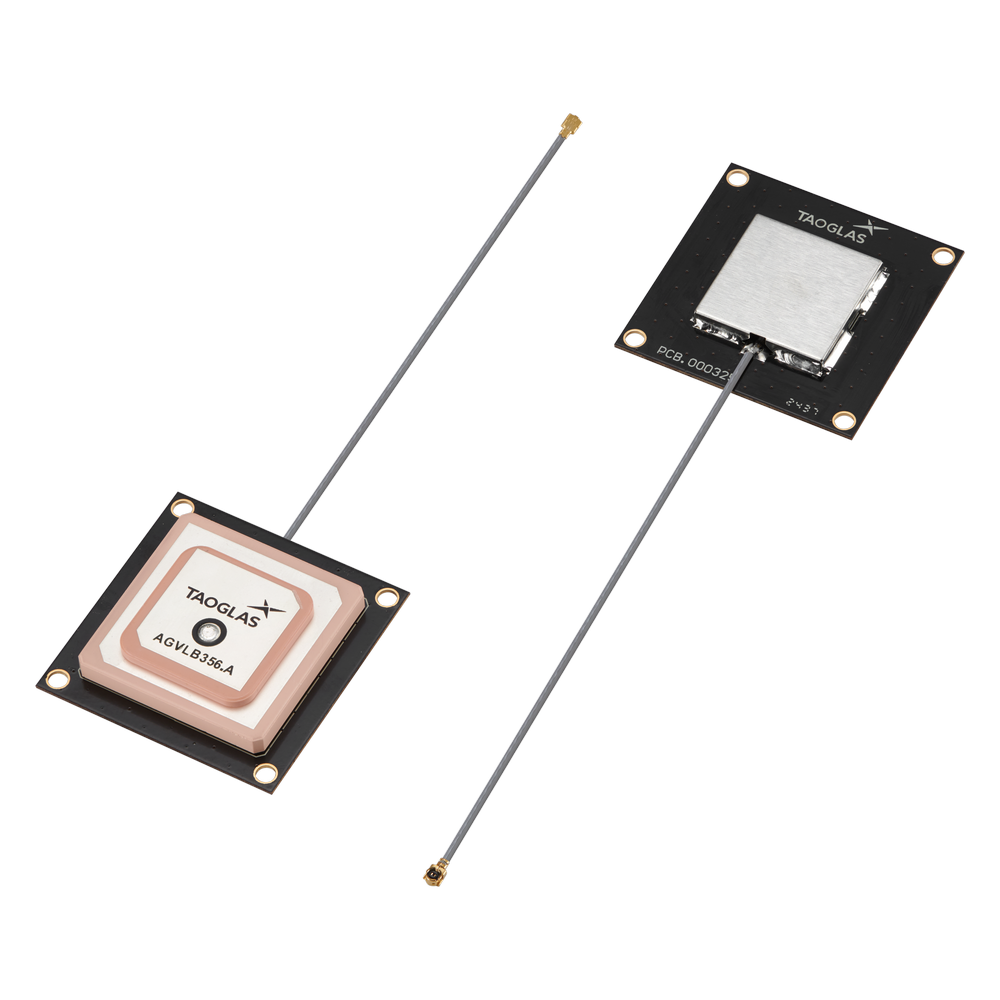

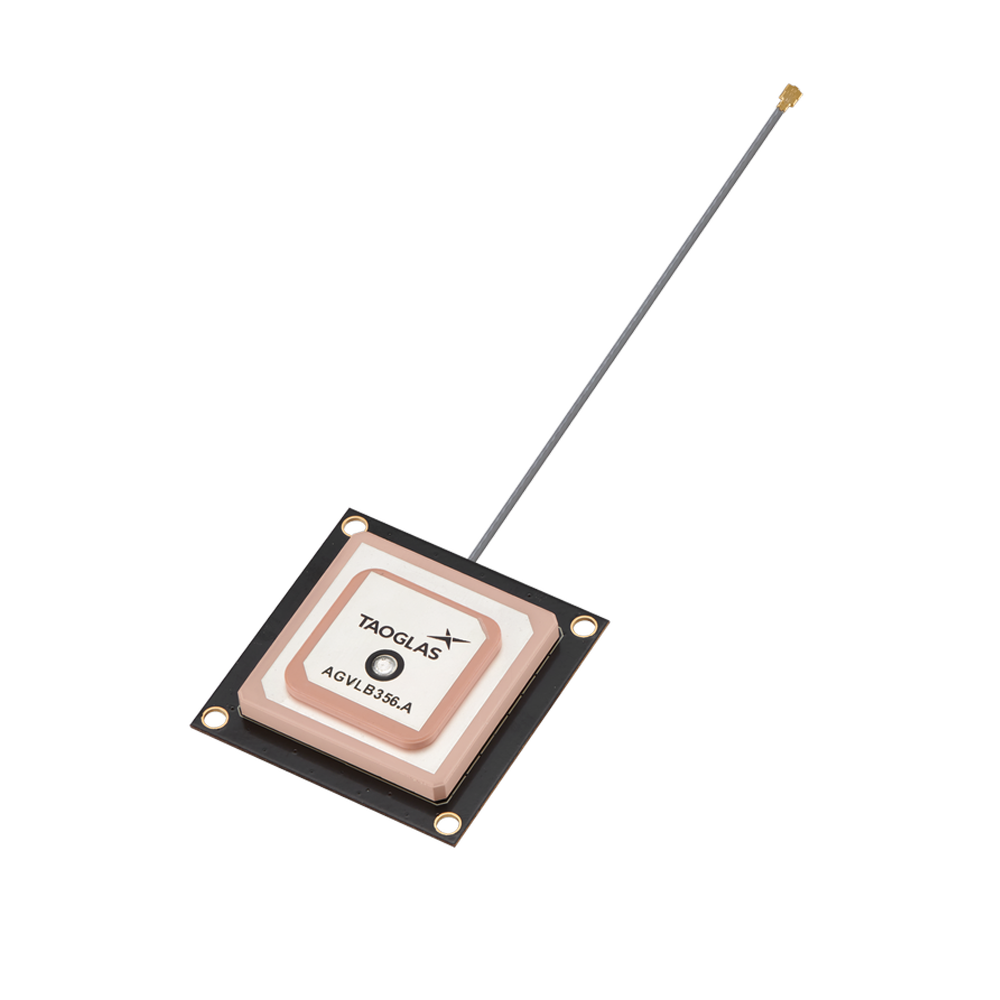

Hochpräzise GNSS integrierte aktive Patch-Antenne, entwickelt für kompakte Geräte, die schnelle Positionsbestimmung und starken, stabilen Empfang benötigen. Dieses gestapelte Patch-Modul unterstützt mehrere Satellitenkonstellationen und beinhaltet einen zweistufigen LNA, um die Signalqualität zu erhalten und die Zeit bis zum ersten Fix zu verkürzen.
Optimiert für die zentrale Positionierung auf einer 70x70mm großen Grundfläche, eignet sie sich gut für platzbeschränkte Designs, bei denen eine konstante GNSS-Leistung erforderlich ist.
Typische Anwendungsfälle umfassen:
- Intelligente Infrastruktur & IoT-Gateways
- Transport
- Landwirtschaft
- Navigation
- Sicherheit
- Autonome Fahrzeuge
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10cm
- Kabeltyp: 1.13 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Position: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø35 x 10 mm
Gewicht: 35g
GNSS (Aktiv)
Frequenz: 1176,45MHz - 1603MHz
GNSS-Bänder: L1/L5
Impedanz: 50
Polarisation: RHCP
VSWR: 2:1
Gewinn (Max): 30,1
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10cm
Kabeltyp: 1.13 Koax
