Beschreibung

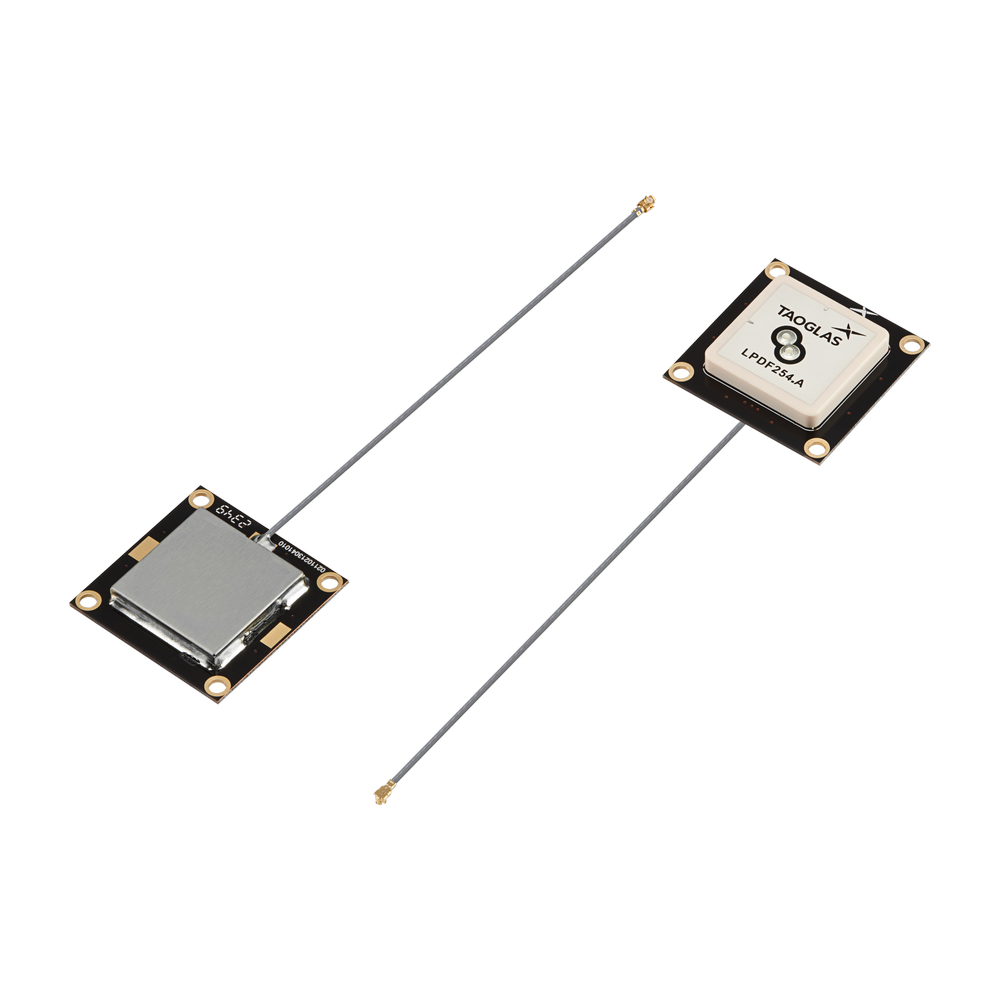

Diese aktive L-Band Patch-Antenne ist für Positionskorrekturdienste konzipiert und bietet eine stabile Richtwirkung zur Unterstützung hochpräziser GNSS-Lösungen.
- Aktives L-Band Patch-Design: Optimiert für L-Band-Korrektursignale mit hoher Musterstabilität.
- Verbesserte Signalqualität: Integrierte Verstärkung und Filterung helfen, Störungen außerhalb des Bandes zu reduzieren.
- Duale Speisungsarchitektur: Doppelte Pin-Konfiguration, intern kombiniert zur Unterstützung einer verbesserten Achsenverhältnis-Leistung.
Typische Anwendungen umfassen:
- UAVs und Robotik
- Autonome Fahrzeuge
- Präzisionslandwirtschaft
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL)
- Kabellänge: 10 cm
- Kabeltyp: 1,37 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch
Standort: Intern
Befestigung: Schraube/Direkt
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 35 mm * 35 mm * 8,3 mm
Gewicht: 29,5 g
GNSS L-Band (Aktiv)
Frequenz: 1525-1559 MHz
GNSS-Bänder: L-Band
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
Achsenverhältnis (dB): <3
Durchschnittlicher Gewinn (dB): -2,17
Spitzen-Gewinn (dBi): 2,94
Effizienz (%): >60
Strahlungsmuster: Richtwirkung
LNA-Verstärkung: 28,4 dB
LNA-Rauschen: 2,0 dB
Stromverbrauch: 4,9 mA
Anschlusstyp: I-PEX MHF I (U.FL)
Kabellänge: 10 cm
Kabeltyp: 1,37 Koax
