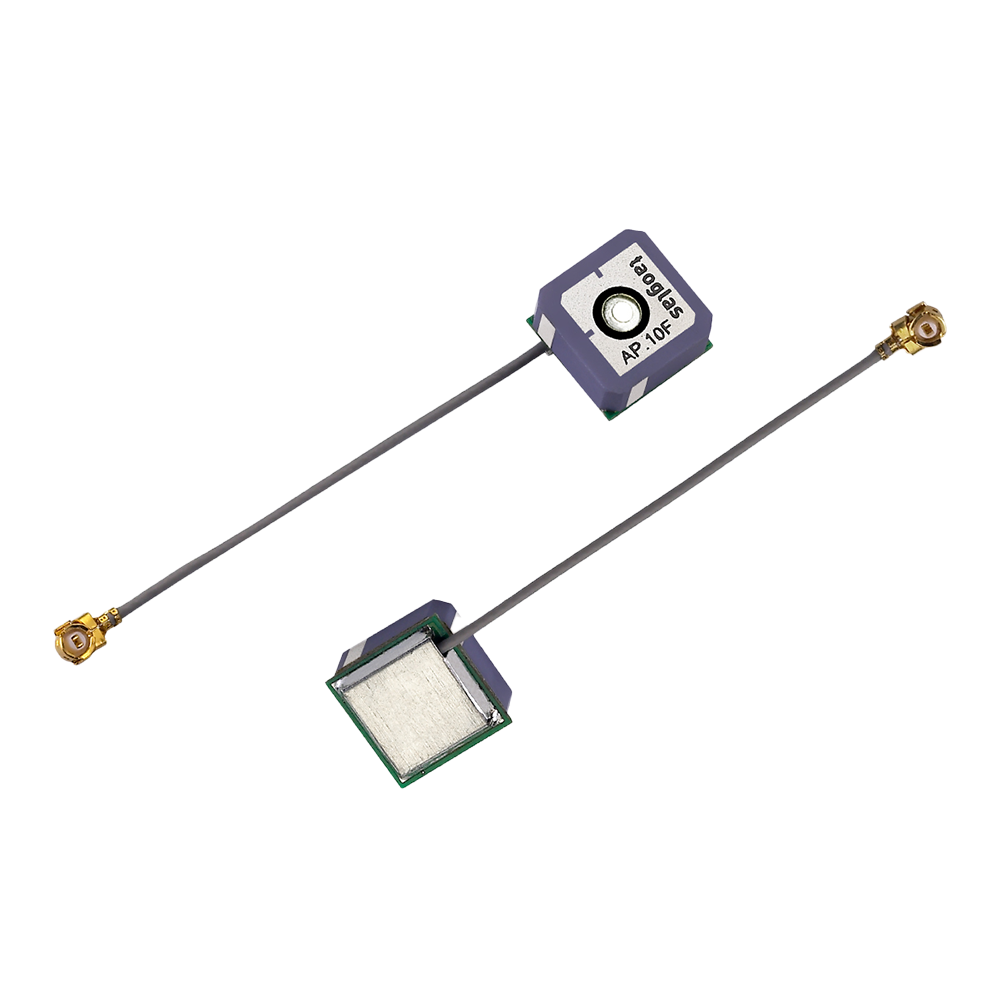

AP.10F.07.0039B Antenne GNSS aktive Patch I-PEX MHF I (U.FL) 3.9cm

Dieses kompakte 2-stufige aktive GNSS-Patchantennenmodul ist für hochsensible Positionsbestimmung in platzbeschränkten Geräten konzipiert. Es integriert einen 25 dB LNA und einen Front-End SAW-Filter, um das Risiko von Störungen beim Betrieb in der Nähe von Mobilfunksendern zu reduzieren.

• Hochleistungsaktive GNSS-Patchantenne: optimiert für die Integration in kleine Geräte
• Front-End SAW-Filter: hilft, Störungen außerhalb des Frequenzbereichs zu mindern
• Weiter Eingangsspannungsbereich: unterstützt 1,8 V bis 5,5 V Systeme
• Anwendungsbereiche: GPS-Smartphones, persönliche Ortung, medizinische Geräte, Telematikgeräte, Fahrzeugnavigation und -verfolgung

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL)
• Kabellänge: 3,9 cm
• Kabeltyp: 0,81 Koax

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Standort: Intern
Montage: Kabelmontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1575,42 MHz
GNSS-Typ: Aktives GNSS
GNSS-Bänder: L1
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
Gewinn (max.): 25
Abmessungen: 10*10*6,2 mm
Gewicht: 20 g
Abschlussart: Pin
Anschlusstyp: I-PEX MHF I
Kabeltyp: 0,81 Koax
Kabellänge: 3,9 cm

Datenblatt PDF herunterladen
