Beschreibung

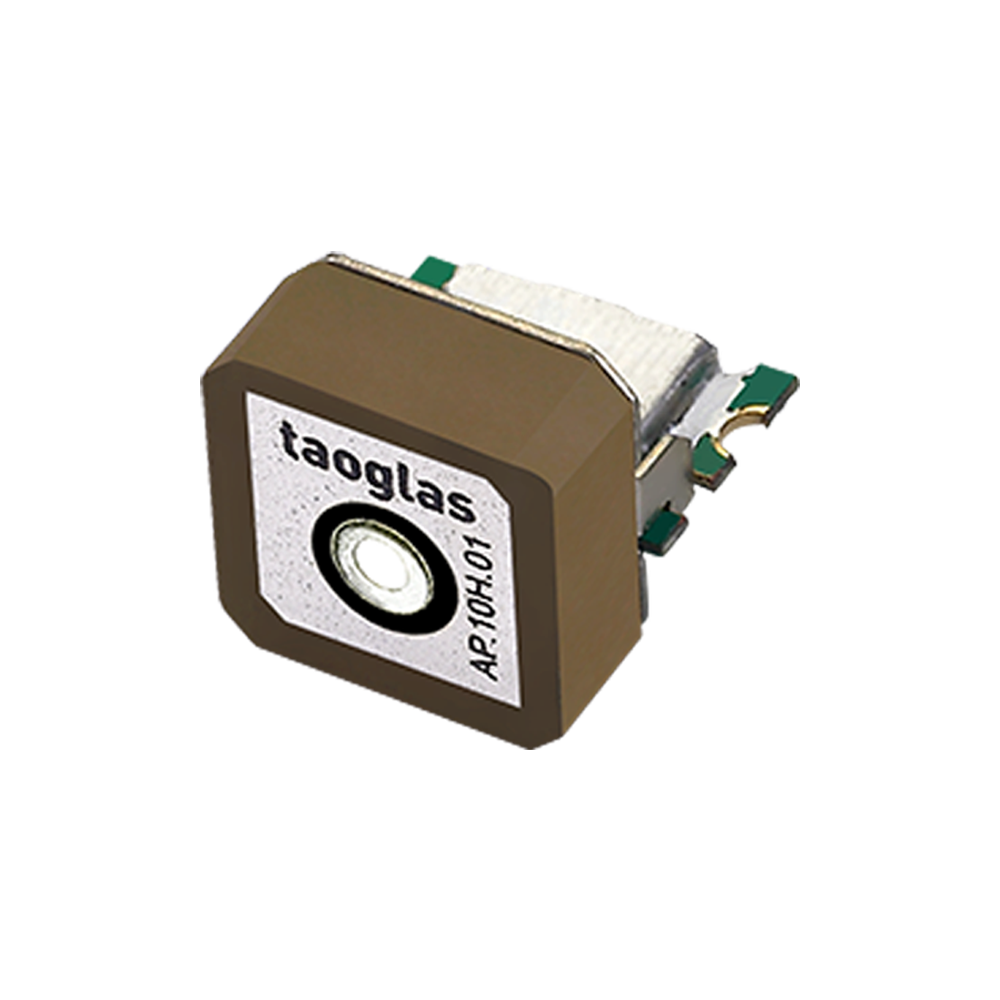

Das AP.10H.01 ist ein ultrakompaktes, leistungsstarkes eingebettetes GNSS-Aktiv-Patch-Antennenmodul, das für platzbeschränkte Geräte entwickelt wurde, die eine zuverlässige GPS/Galileo-Empfangsfähigkeit benötigen.
- Zweistufiges aktives Design: Integrierter LNA für verbesserten Empfang in anspruchsvollen Umgebungen
- Front-End SAW-Filter: Hilft, Störungen außerhalb des Frequenzbereichs zu unterdrücken und sorgt für sauberere GNSS-Signale
- SMT-Integration: Entwickelt für robuste Leiterplattenmontage und reproduzierbare Leistung in der Serienproduktion
- Ideal für kleine Geräte: Gut geeignet für kompakte Produktgehäuse und mobile Designs
Typische Anwendungsfälle umfassen: GPS/Galileo-Smartphones, persönliche Ortungsgeräte, medizinische Geräte, Telematikgeräte sowie Fahrzeugnavigation und -verfolgung.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Standort: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
GNSS-Typ: Aktives GNSS
GNSS-Bänder: L1
Frequenz: 1575,42 ± 1,023 MHz
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2
Gewinn (max.): 25
Abmessungen: 10 mm x 10 mm x 4 mm (zusätzlich 7,3 mm Tiefe für vertikale Leiterplatte)
Gewicht: 3 g
Konnektivität: SMT über Lötpads
