Beschreibung

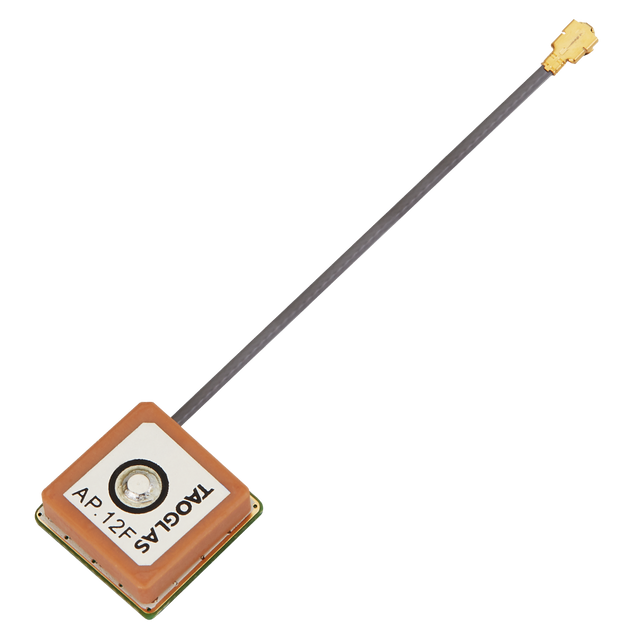

Dieses kompakte aktive GNSS-Patchantennenmodul ist für die Integration in eingebettete (im Gerät integrierte) Anwendungen konzipiert, bei denen eine hohe Empfindlichkeit erforderlich ist. Ein zweistufiger LNA und ein Front-End-SAW-Filter verbessern den Empfang und reduzieren die Anfälligkeit für Störungen durch nahegelegene Mobilfunksender, was eine zuverlässige GPS/Galileo-Positionierung in kleinen Geräten unterstützt.
- Design des eingebetteten GNSS-Moduls: geeignet für die Integration in kompakte Produkte
- Zweistufiger LNA + SAW-Filter: verbesserte Empfindlichkeit und bessere Ausblendung von Störsignalen außerhalb des Bandes
- Breiter Versorgungsspannungsbereich: unterstützt den Betrieb über gängige GNSS-Empfänger-Bias-Spannungen
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL)
- Kabellänge: 4,5 cm
- Kabeltyp: Ø1,13 Koax
Installation / Umwelt
4. Verwendung und Vorsichtsmaßnahmen bei Steckverbindern
4.1. Verbinden / Trennen
(1) Um Steckverbinder zu trennen, führen Sie das Endstück des I-PEX unter die Flansche des Steckverbinders ein und ziehen Sie ihn vertikal in Richtung der Verbindungsachse ab.
(2) Um die Steckverbinder zu verbinden, müssen die Verbindungsachsen beider Steckverbinder ausgerichtet sein, dann können die Steckverbinder verbunden werden. Das „Klicken“ bestätigt die vollständige Verbindung. Versuchen Sie nicht, den Stecker in einem extremen Winkel einzuführen.
4.2. Zugkräfte am Kabel nach dem Verbinden der Steckverbinder
Nachdem die Steckverbinder verbunden sind, darf keine Belastung auf das Kabel ausgeübt werden, die die im untenstehenden Diagramm angegebenen Werte überschreitet.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologie: Patch
Position: Intern
Montage: Kabelmontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 13,4*13,4*6 mm
Gewicht: 22 g
GNSS (Aktiv)
Frequenz: 1575,42 ± 1,023 MHz
GNSS-Bänder: L1
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: 2
Gewinn (max.): 29
Eingangsspannung: Min. 1,8 V Typ 3,0 V Max. 5,5 V
Anschlusstyp: I-PEX MHF I (U.FL)
Kabellänge: 4,5 cm
Kabeltyp: 1,13 Koax
