Beschreibung

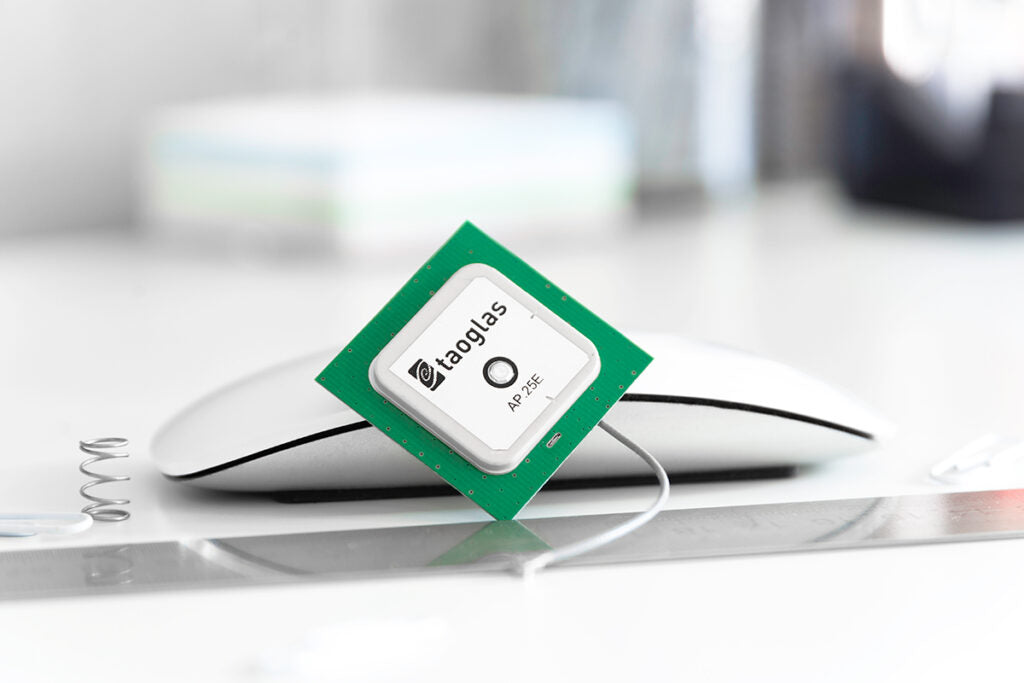

Dieses flache aktive GNSS-Patch-Antennenmodul ist für die interne Integration in eingebetteten Systemen konzipiert, bei denen eine hohe Empfindlichkeit erforderlich ist und nahegelegene Mobilfunksender Störungen verursachen können. Es integriert ein Keramik-Patch-Element mit einem einstufigen LNA und einem Front-End-SAW-Filter, um Störungen außerhalb des Frequenzbandes zu reduzieren und die Empfangsleistung in kompakten Geräten zu verbessern.
- Für die interne GNSS-Integration entwickelt: Geeignet für kompakte Geräte und RTK-fähige Empfänger
- Verbesserte Störfestigkeit: Front-End-SAW-Filterung schützt den LNA in anspruchsvollen HF-Umgebungen
- Kompaktes Patch-Modul: Flache Keramik-Patch-Konstruktion auf einer Massefläche
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL)
- Kabellänge: 5,4 cm
- Kabeltyp: 1,13 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Position: Intern
Montage: Kabelmontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 35*35*4,5 mm
Gewicht: 25 g
GNSS (Aktiv)
Frequenz: 1575,42 ± 1,023 MHz
GNSS-Bänder: L1
Impedanz: 50 Ω
VSWR: <2,1
Polarisation: RHCP
Gewinn (max.): 15
Anschlusstyp: I-PEX MHF I (U.FL)
Kabellänge: 5,4 cm
Kabeltyp: 1,13 Koax
