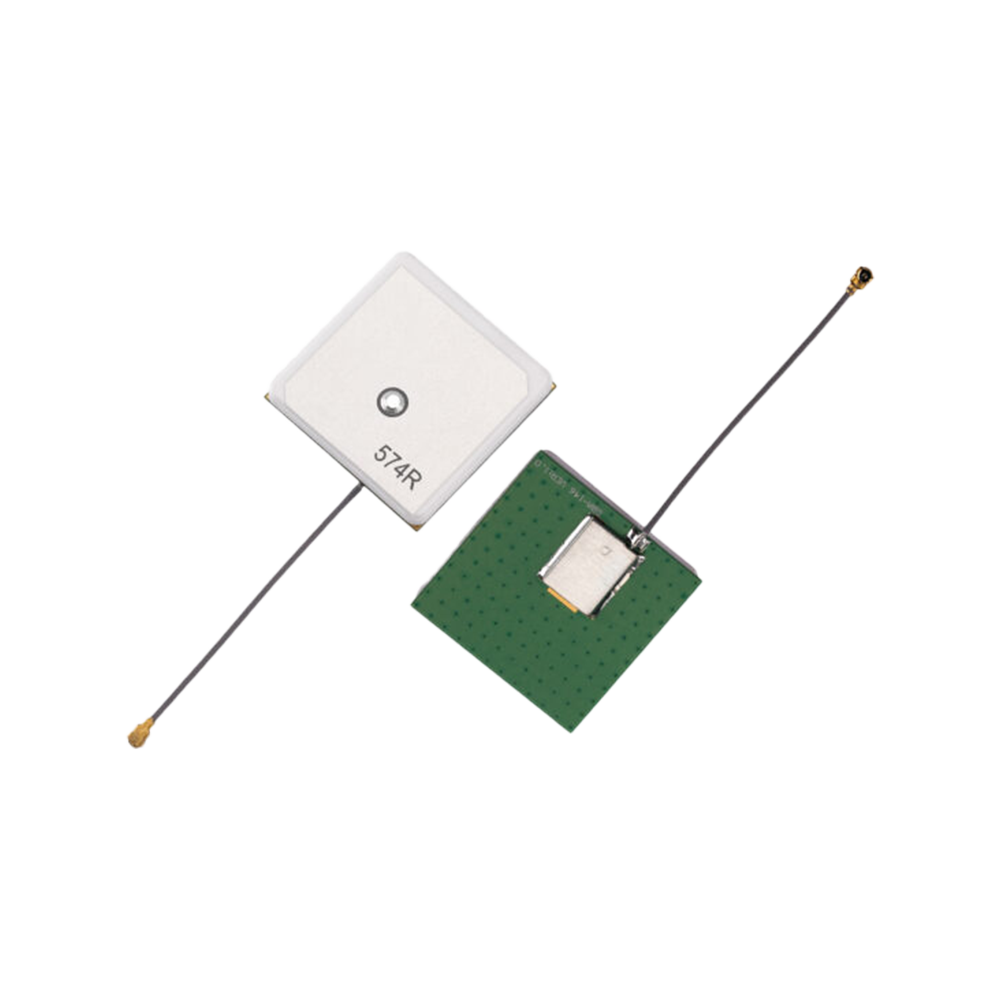

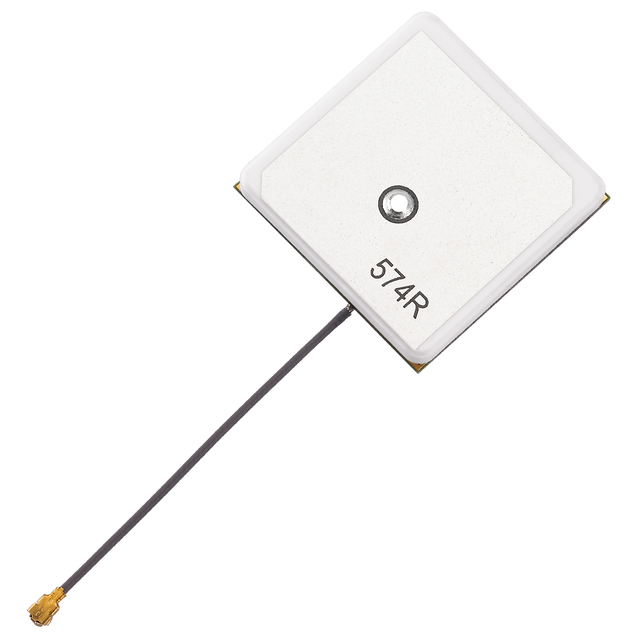

AP.35A.07.0054A Antenne Low-Profile GNSS aktive Patch U.FL 5.4cm

Aktives GNSS-Patchantennenmodul, entwickelt für die interne Integration in GNSS/GPS-Empfängermodule. Es kombiniert eine flache Keramikpatchantenne mit einem Einzelstufigen LNA und einem integrierten Back-End-SAW-Filter, um die Empfindlichkeit zu verbessern und Störungen außerhalb des Frequenzbandes zu reduzieren.

• Interne Integration für kompakte Geräte, die eine zuverlässige GNSS-Empfang benötigen
• Verbesserte Leistung bei niedrigen Elevationswinkeln durch integrierten Masseflächenansatz
• Einzelstufiges LNA-Design zur Verstärkung der empfangenen Signalpegel
• Back-End-SAW-Filter zur besseren Unterdrückung unerwünschter Signale

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL)
• Kabellänge: 5,4 cm
• Kabeltyp: 1,13 Koax

Technische Daten

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Position: Intern
Befestigung: Kabelmontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1575,42 ± 1,023 MHz

Datenblatt PDF herunterladen
