Beschreibung

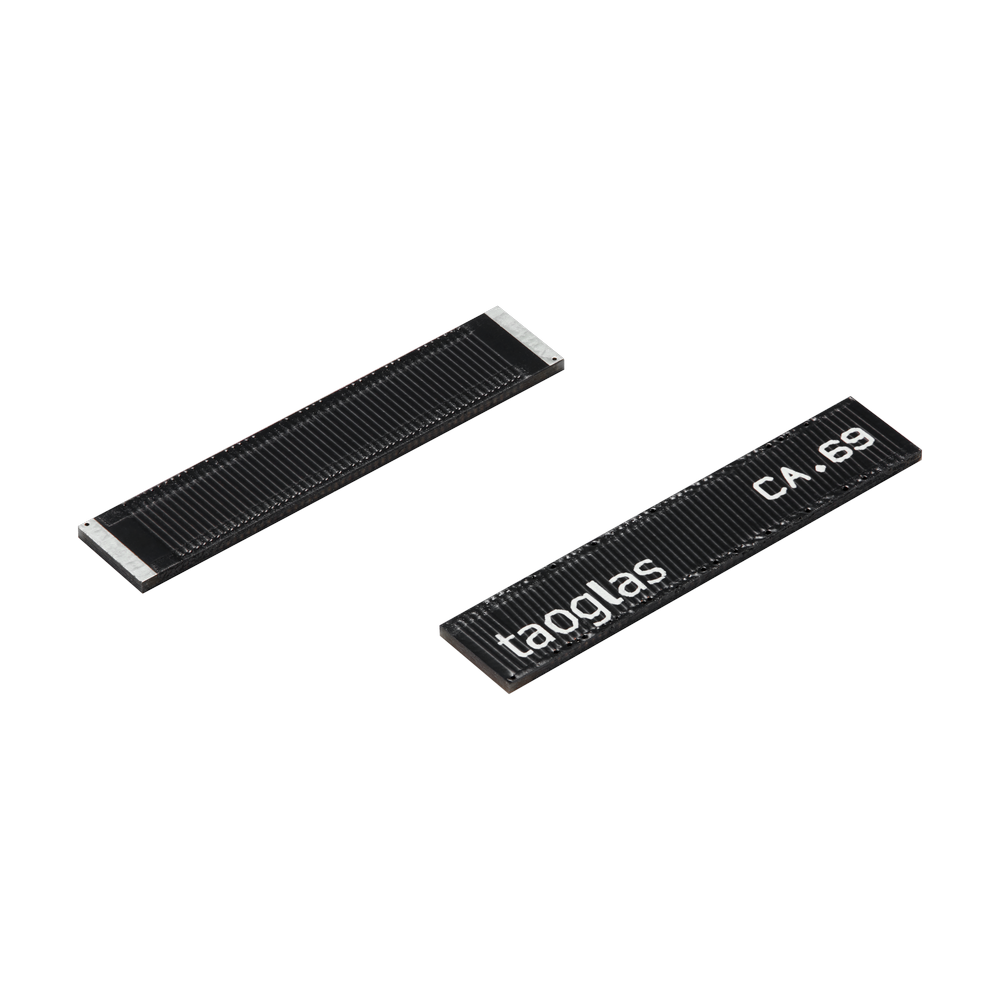

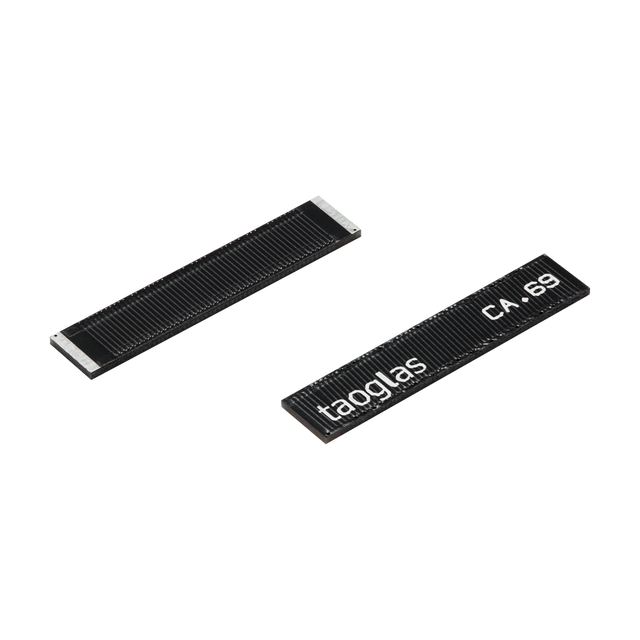

CA.69 ist eine flache 169 MHz VHF Chip-Einzelpol-Antenne, die für kompakte Embedded-Geräte entwickelt wurde, bei denen der Platz auf der Platine begrenzt ist. Diese winzige SMD/SMT Kantenmontage-Antenne nutzt die Hauptplatine als Massefläche, um die Gesamtleistung zu verbessern.
Die Antenne kann aufgrund ihrer symmetrischen elektrischen Eigenschaften von beiden Seiten gelötet werden und lässt sich durch Anpassung des Anpassnetzwerks für verschiedene Platinenmaße abstimmen. Sie wird auf Band und Rolle für die Serienfertigung geliefert.
- Winzige SMD/SMT Kantenmontage-Chipantenne für 169 MHz VHF-Designs
- Entwickelt zur Nutzung der Host-Platine als Massefläche
- Unterstützung der Anpassnetzwerk-Abstimmung für verschiedene Platinenmaße
- Geeignet für die Integration in schmalbandige VHF-Geräte
Typische Anwendungsfälle: VHF-Band-Anwendungen, einschließlich kompakter Gehäuse für Mess- und Telemetriegeräte.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologie: Einzelpol
Position: Intern
LPWAN- & IoT-Kommunikation: LoRa
Montage: SMD/SMT Montage
Kurzstrecken-Funkstandards: ISM
Typ: Einzel
Frequenz: 169 MHz
Bandbreite: 8 MHz (unter -10 dB Rückflussdämpfung)
Impedanz: 50 Ω
VSWR: max. 2
Polarisation: Linear
Strahlungscharakteristik: Omni
Effizienz: 10~15 % (auf Evaluierungsplatine)
Spitzenverstärkung: ca. -7 dBi (auf Evaluierungsplatine)
Abmessungen: 25,2 × 5,1 × 0,8 mm
Empfohlene Massefläche: 110 × 55 mm
Gewicht: 2 g
Konformität: RoHS & REACH
