Beschreibung

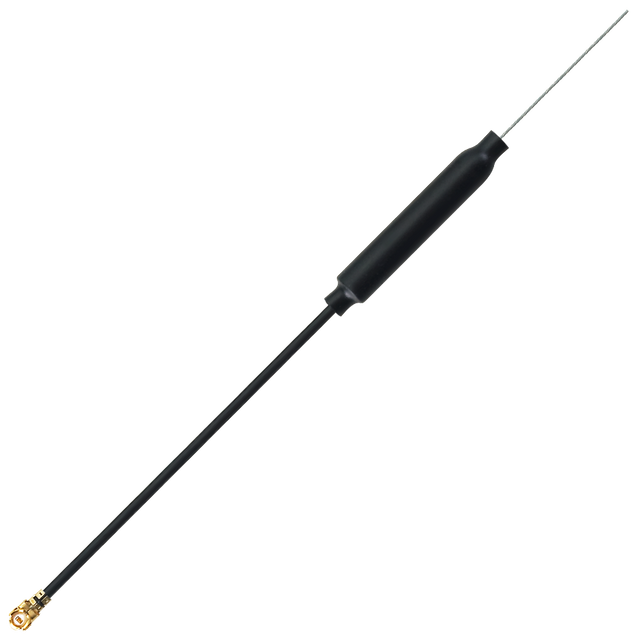

Diese kompakte 5,8-GHz-Kabel-Dipolantenne ist für die eingebettete Integration konzipiert, bei der Platz und Gewicht entscheidend sind. Ihr omnidirektionales Strahlungsmuster und die hohe Effizienz sorgen für eine zuverlässigere W-lan-Verbindung bei UAV- und FPV-(First-Person-View)-Anwendungen.
- Für kompakte Geräte entwickelt: leicht, dünn und einfach zu befestigen
- Zuverlässige Verbindungsleistung: omnidirektionale Abdeckung mit hoher Effizienz
- Integrationfreundliche Verlegung: Kabelausgang an der Unterseite zur Minimierung des benötigten Gerätevolumens
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL) Anschluss
- Kabellänge: 10 cm
- Kabeltyp: Ø1,37 mm Koaxialkabel
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Intern
Montage: Kabelmontage
Kurzstrecken-Funkstandards: W-lan
Typ: Einzel
Abmessungen: 25 (Maximaldurchmesser: 4,7 mm)
Gewicht: 1,01 g
W-lan (5,15–5,85 GHz)
Frequenz: 5150-5850 MHz
Standards: W-lan
Polarisation: Linear
Impedanz: 50 Ohm
VSWR (Max): 2:1
Rückflussdämpfung (Max): <-10 dB
Spitzengewinn: 3,94 dBi
Effizienz: 70,92 %
Durchschnittlicher Gewinn: -1,50 dBi
Strahlungseigenschaften: Omnidirektional
Maximale Eingangsleistung: 2 W
Anschlusstyp: I-PEX MHF I (U.FL)
Kabellänge: 10 cm
Kabeltyp: Ø1,37 mm Koaxialkabel
