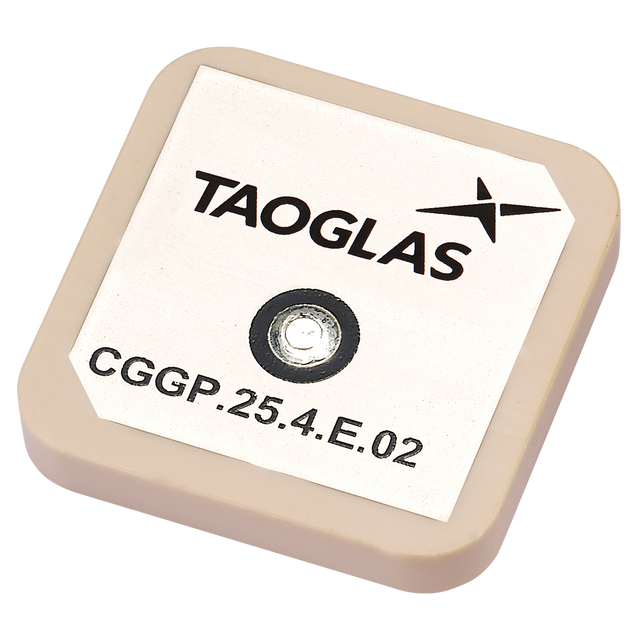

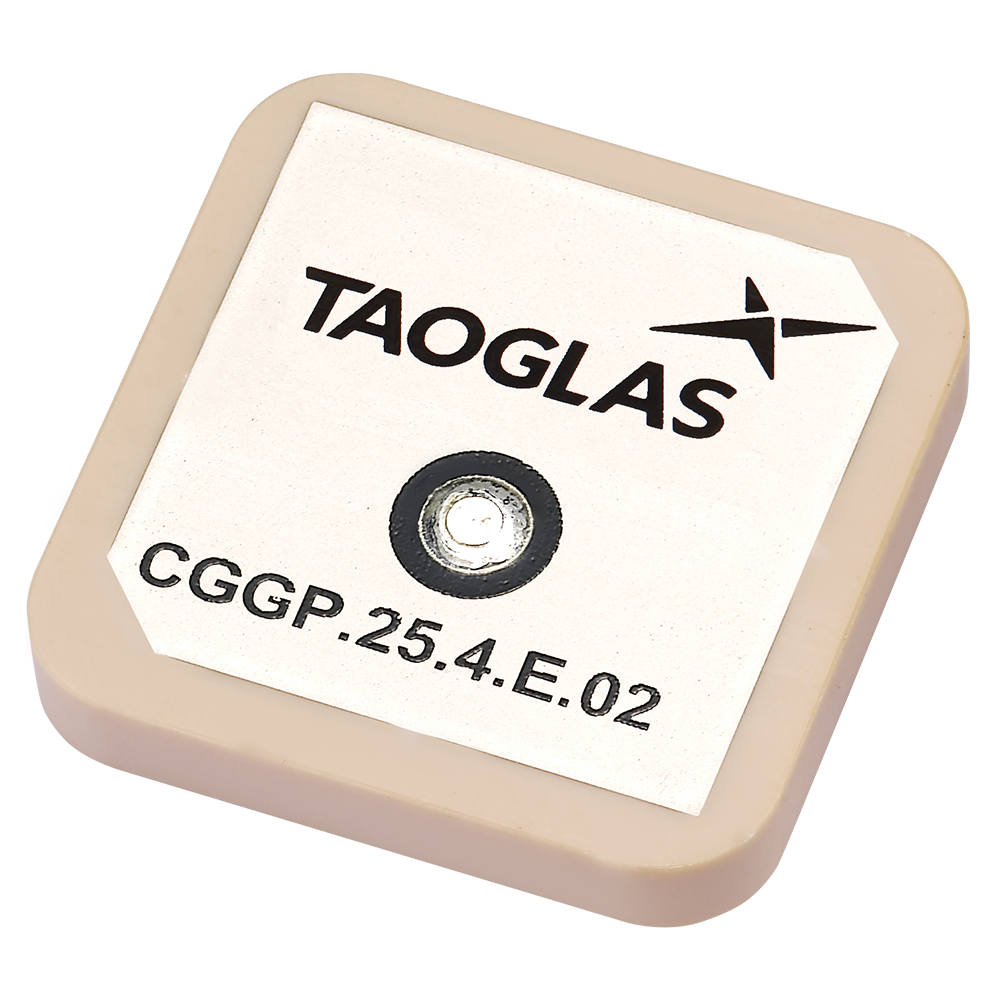

CGGP.25.4.E.02 Antenne Hochleistungs-GNSS Patch für RTK

Diese eingebaute Keramik-Patch-Antenne ist für eine zuverlässige GNSS-Empfang in kompakten Geräten konzipiert und unterstützt GPS-, GLONASS- und Galileo-Anwendungen wie RTK-Positionierung.

• Hocheffizientes Patch-Design für konsistente GNSS-Leistung
• Duale Resonanzbetrieb für GPS/Galileo- und GLONASS-Bänder
• Eingebettete Bauform zur Integration auf einer PCB-Massefläche
• Pin- und Klebemontage für eine optimierte Geräteassemblierung

Technische Spezifikationen

Betriebstemperatur: -40°C bis 105°C
Antenne-Technologien: Patch
Standort: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25*25*4mm
Gewicht: 9,5g

GNSS (Passiv)

Standards: GPS/GLONASS/Galileo
Frequenz: 1561MHz - 1602MHz
Resonanz: 1575,42MHz, 1602MHz
Impedanz: 50 Ω
VSWR (max.): 1,5:1 (1575,42MHz), 1,5:1 (1602MHz)
Polarisation: Linear
Passive Antennen-Effizienz (%): 85,50 (1575,42MHz), 89,04 (1602MHz)
Passiver Antennengewinn (dBi): 4,64 (1575,42MHz), 4,97 (1602MHz)
Axialverhältnis (dB): 9,04 (1575,42MHz), 9,91 (1602MHz)

Datenblatt PDF herunterladen
