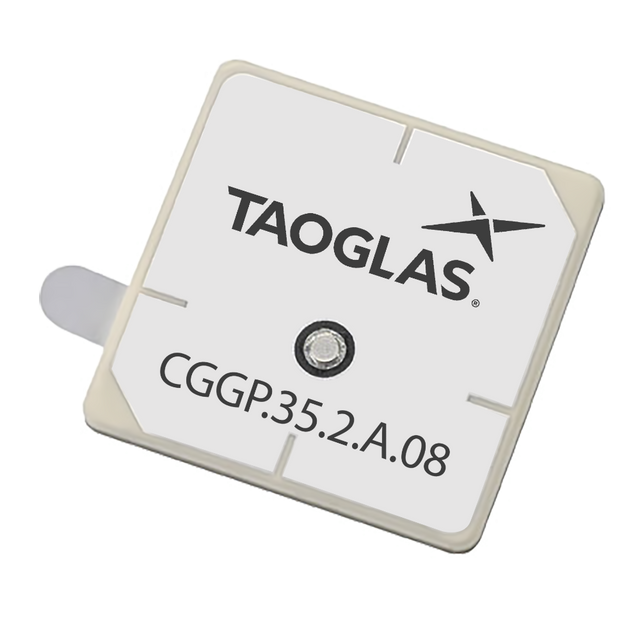

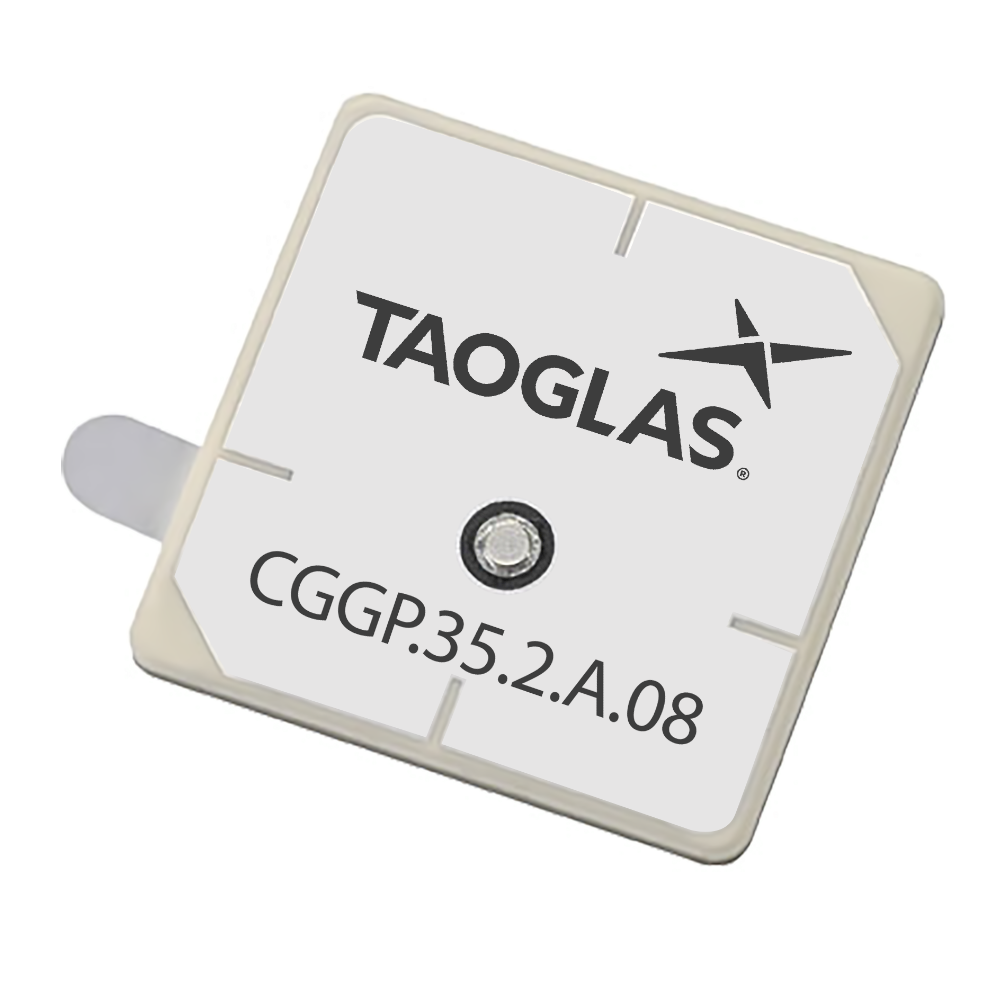

CGGP.35.2.A.08 Antenne Low-Profile Eingebettetes GNSS Keramik-Patch für Transport, Verteidigung, Marine, Landwirtschaft

Diese flache, eingebettete Keramik-Patch-Antenne ist für eine zuverlässige GNSS-Empfang in platzbeschränkten Geräten konzipiert. Ihre Patch-Bauform unterstützt eine stabile Positionsbestimmung für Fahrzeugnavigation und eine Vielzahl vernetzter eingebetteter Systeme.

• Flaches, eingebettetes Patch-Design, geeignet für kompakte Gehäuse
• Multi-Konstellations-GNSS-Unterstützung für robuste Standortleistung
• Für die eingebettete Integration entwickelt mit Pin-basierter Leiterplattenmontage und Klebemontage zur Platzierung während der Montage
• Automobilorientierte Fertigung, geeignet für anspruchsvolle Anwendungen

Je nach Projektanforderungen (NRE und MOQ) können unterschiedliche Pin-Längen verfügbar sein. Für weitere Details wenden Sie sich bitte an Ihr regionales Vertriebsbüro.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologien: Patch
Position: Intern
Montage: Pin-Montage, Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1559 MHz - 1610 MHz
GNSS-Typ: Passives GNSS
GNSS-Bänder: L1
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: <2
Mechanischer Stil: Patch
Anschlussart: Pin
Länge: 35,5 mm
Breite: 35,5 mm
Höhe: 2 mm
Gewicht: 3 g
Gewinn (max.): 4,27 dBi
