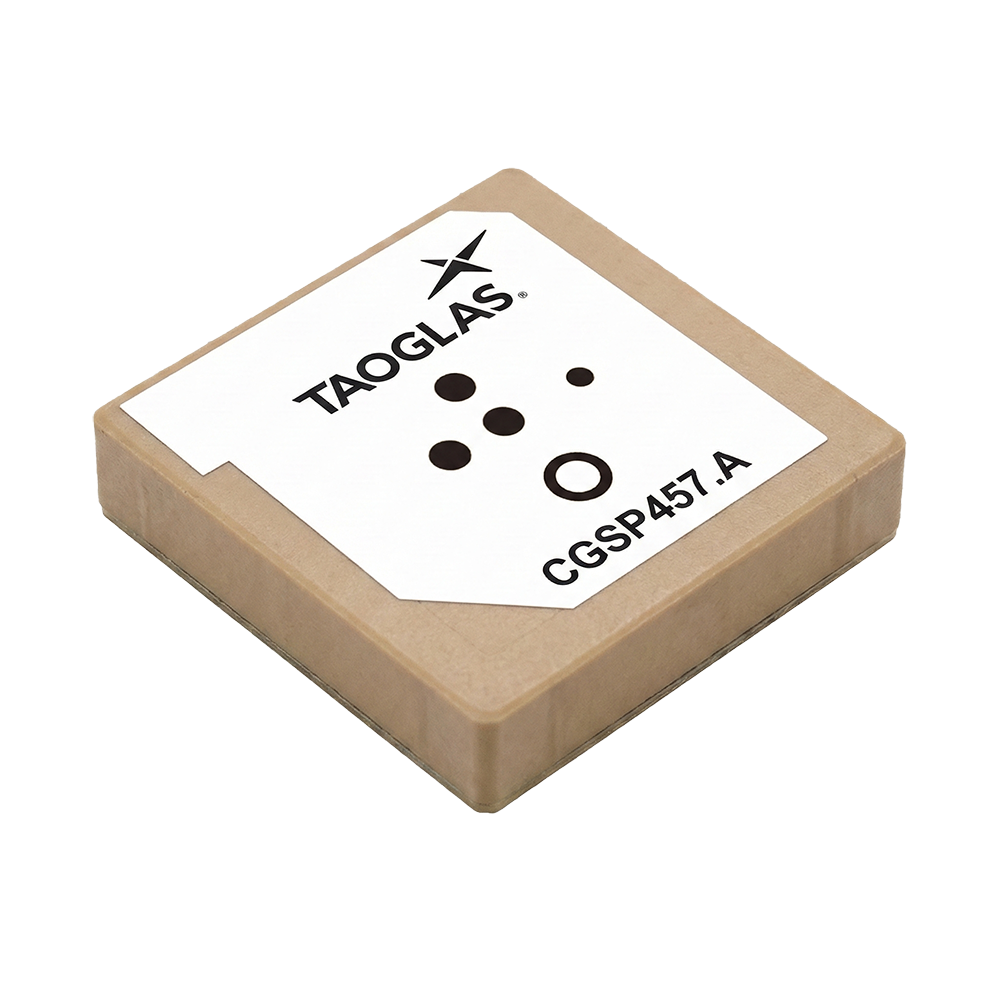

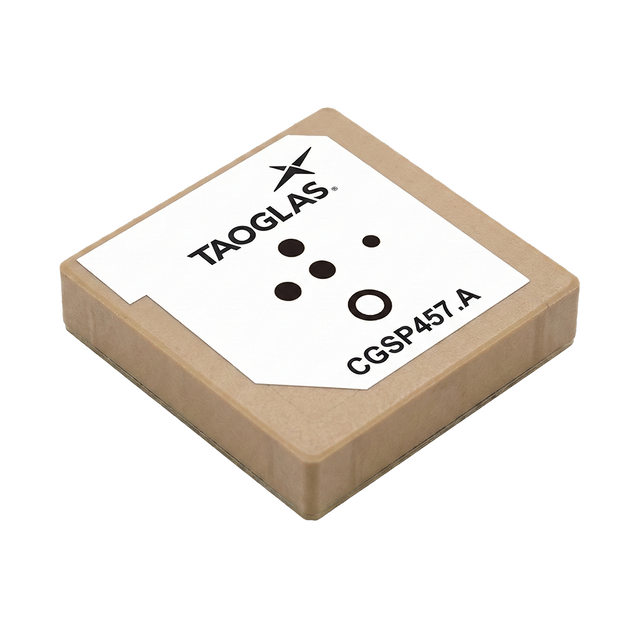

CGSP457.A Antenne 5G, GNSS, Iridium Patch für GNSS-Positionierung & Navigation, Asset-Tracking & Flottenmanagement, Öffentliche Sicherheit & Missionskritische Systeme, Transport & Telematik

Diese kompakte Keramik-Patchantenne ist für eingebettete Systeme konzipiert, die eine zuverlässige globale Positionsbestimmung sowie L-Band-Satellitenkommunikationsfähigkeit benötigen. Sie unterstützt mehrere GNSS-Konstellationen für eine robuste Positionsbestimmung und unterstützt außerdem Iridium und NTN n255 (Uplink und Downlink) für SatCom- und aufkommende nicht-terrestrische Netzwerkanwendungen.

Hauptvorteile

• Multi-Konstellations-GNSS-Unterstützung für globale Abdeckung
• SatCom-Fähigkeit einschließlich Iridium- und NTN n255-Unterstützung
• RHCP-Polarisation für verbesserte GNSS-Signalempfang
• Kompaktes Patch-Formfaktor für eingebettete Integration

Typische Anwendungen umfassen

• GNSS-Positionierung & Navigation
• Asset-Tracking & Flottenmanagement
• Luft- und Raumfahrt, UAV und Robotik
• Satellitenkommunikation & NTN (n255)
• Öffentliche Sicherheit & missionskritische Systeme
• Transport & Telematik
• Industrielle & Infrastruktur-Anwendungen
• Forschung & Feldinstrumentierung

Technische Spezifikationen

Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologien: Patch
Mobilfunktechnologien: 5G
Position: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø45 x 7 mm
Gewicht: 32 g

GNSS / SatCom (Passive Patch)

Frequenz: 1542 MHz - 1643 MHz
GNSS-Typ: Passives GNSS
GNSS-Bänder: L1/L-Band
Impedanz: 50
Polarisation: RHCP
VSWR: 2:1
Gewinn (Max): 5,97 dBi

Bandleistung (Getestet auf einer 70 x 70 mm Grundfläche)

L-Band [1542 MHz]: 1525-1559 MHz; Effizienz 90,5 %; Durchschnittlicher Gewinn -0,44 dB; Spitzen-Gewinn 5,93 dBi
L1 [1575,42 MHz]: 1565-1586 MHz; Effizienz 96,0 %; Durchschnittlicher Gewinn -0,18 dB; Spitzen-Gewinn 5,92 dBi
B1I [1561 MHz]: 1559-1565 MHz; Effizienz 94,5 %; Durchschnittlicher Gewinn -0,25 dB; Spitzen-Gewinn 5,97 dBi
G1/L1OC [1602 MHz]: 1596-1610 MHz; Effizienz 97,3 %; Durchschnittlicher Gewinn -0,12 dB; Spitzen-Gewinn 5,93 dBi
Iridium: 1616-1626 MHz; Effizienz 96,2 %; Durchschnittlicher Gewinn -0,17 dB; Spitzen-Gewinn 5,93 dBi
