Beschreibung

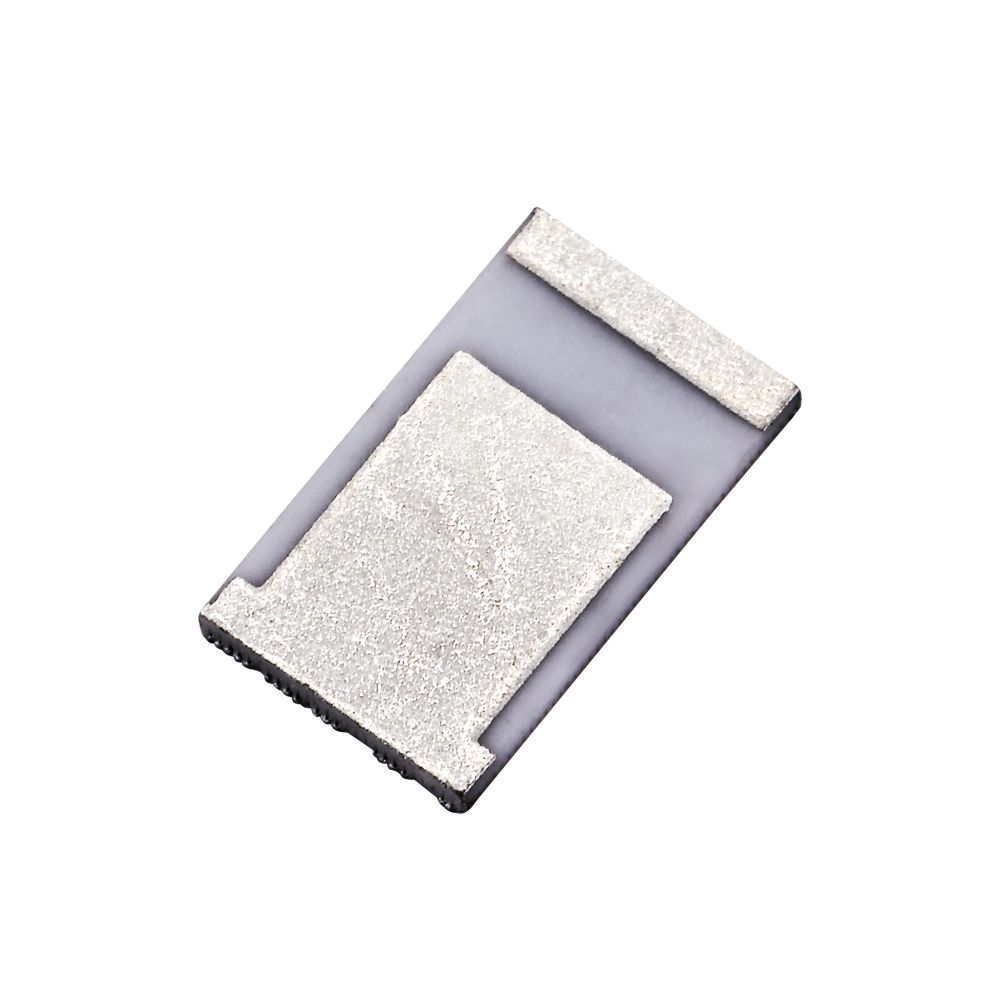

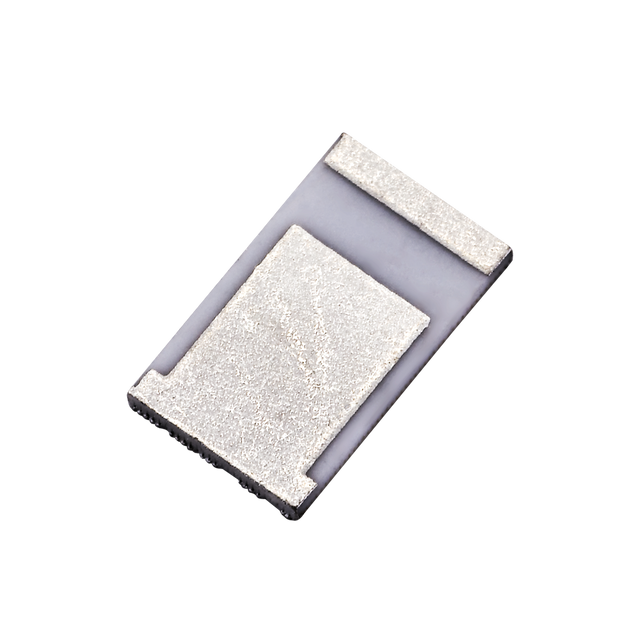

Diese kompakte, flache SMD-Antenne ist für Digital Enhanced Cordless Telecommunications (DECT)-Geräte konzipiert, bei denen der PCB-Platz begrenzt ist. Ihr Schleifendesign bietet eine effiziente, omnidirektionale Abdeckung und hilft, eine stabile Leistung auch bei Änderungen der Geräteausrichtung aufrechtzuerhalten.
- Für DECT entwickelt: unterstützt das 1880–1930MHz-Band
- Platzsparende Bauform: miniaturisierte Kantenmontage für kompakte Elektronik
- Produktionsbereit: geliefert auf Band und Rolle für automatisierte Pick-and-Place-Montage
Typische Anwendungen umfassen: Schnurlose Gerätekommunikation (z. B. Handsets und persönliche Alarme), Indoor-Standortverfolgung, Smart Home sowie Industrieautomation und -überwachung.
Installation / Umwelt
Im Folgenden ein Beispiel, wie die DLA.01 in ein Design integriert wird. Diese Antenne hat 3 Pins, wobei ein Pin für die RF-Zuführung verwendet wird. Der Hersteller empfiehlt eine Mindestgröße der Massefläche (PCB) von 80x40mm, um optimale Leistung zu gewährleisten.
Die Antenne sollte mittig an der langen Seite der Leiterplatte platziert werden, um die Massefläche auf beiden Seiten der Antenne optimal zu nutzen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Schleife
Position: Intern
Montage: SMD/SMT-Montage
Typ: Einzel
Frequenz: 1880MHz - 1930MHz
Impedanz: 50Ω
Polarisation: Linear
VSWR: 1,5:1
Effizienz (%): 63,5
Durchschnittlicher Gewinn (dB): -1,97
Spitzen-Gewinn (dBi): 2,58
Max. Eingangsleistung: 10W
Abmessungen: 5mm x 3mm x 0,5mm
Gewicht: 0,029g
