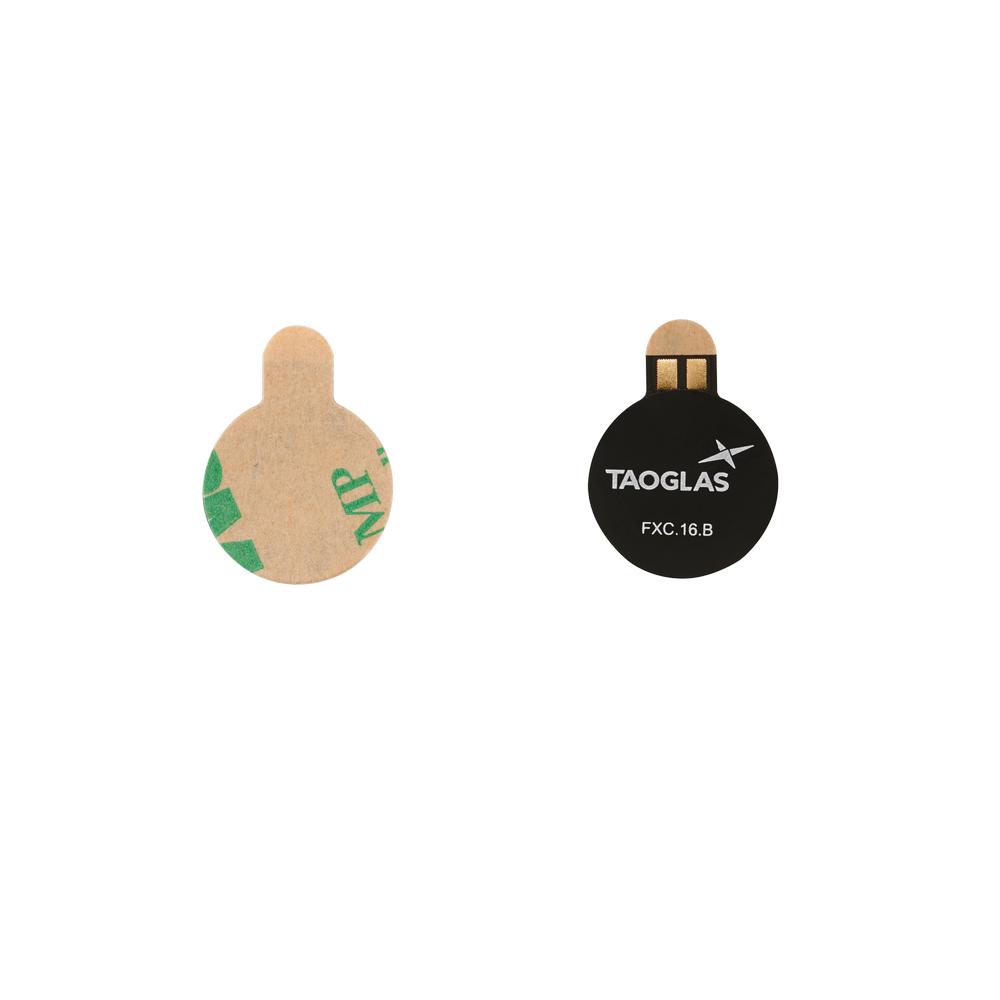

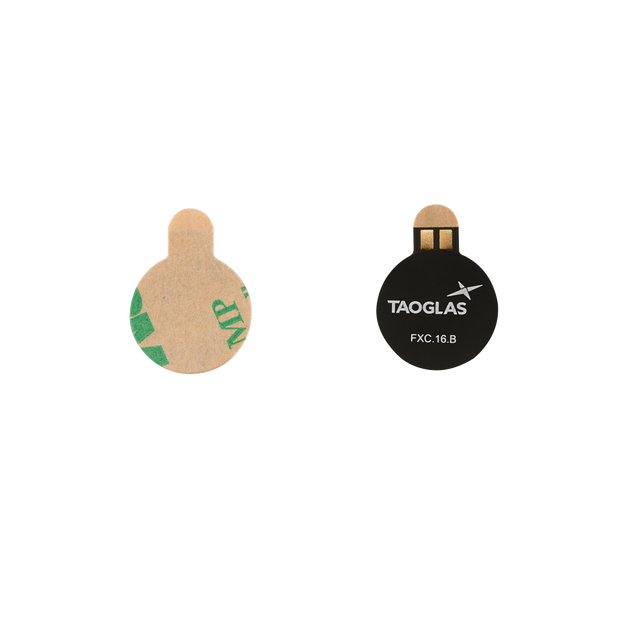

FXC.16.B.dg Flexible Low-Profile eingebettete NFC-Antenne flexible Klebeantenne für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme

Diese flexible, flache eingebettete NFC-Antenne ist für die Integration in kompakte IoT- und mobile Geräte konzipiert, bei denen eine zuverlässige Nahfeldkommunikation mit 13,56 MHz erforderlich ist. Die rückseitige Ferritschicht hilft, Leistungsverluste zu reduzieren, wenn sie in der Nähe von Batterien oder anderen Elektronikkomponenten installiert wird, während die Klebemontage eine schnelle Platzierung innerhalb von Gerätegehäusen ermöglicht.

• Flexibles, flaches Design für platzbeschränkte Anwendungen
• Rückseitige Ferritschicht zur Isolierung der Antenne von nahegelegenen leitfähigen Bauteilen
• Klebemontage für schnelle interne Befestigung
• Geeignet für NFC-/RFID-Anwendungsfälle wie Zahlungen und Zugangskontrolle

Typische Anwendungen umfassen: Mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme, Zugangskontrolle.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Position: Intern
Befestigung: Klebemontage
Typ: Einzel
Abmessungen: Ø16*0,3 mm
RoHS-konform: Ja
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: Nicht kondensierend 65°C 95% RH

NFC

Frequenz: 13,56 MHz
Impedanz: 50 Ω
Mechanischer Stil: Flex PCB mit Ferrit
Anschluss: Kontaktpads (kein Kabel)
Induktivität (La): 1,03 µH
Serienwiderstand (Rs): 2,83 Ohm
Q-Faktor: 30,89
Eigenresonanzfrequenz: 705 MHz
Paralleler Widerstand (Rp): 96,44 kOhm
Kleber: 3M467 oder 3M9460
Gewicht: 2,5 g
