Beschreibung

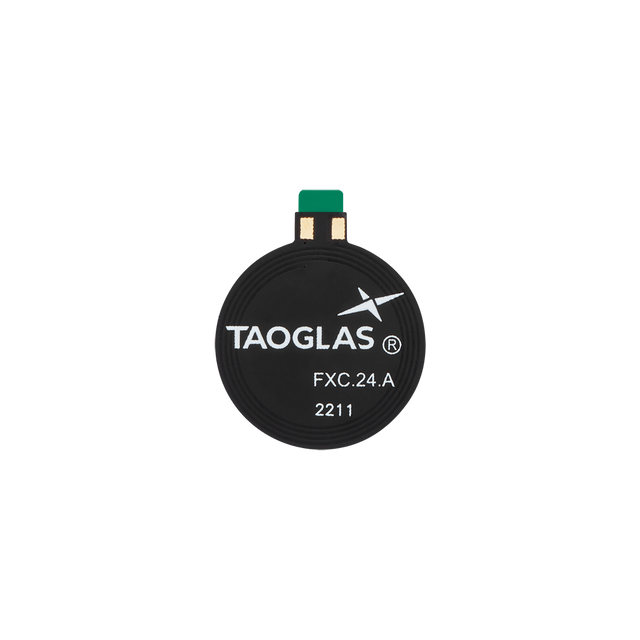

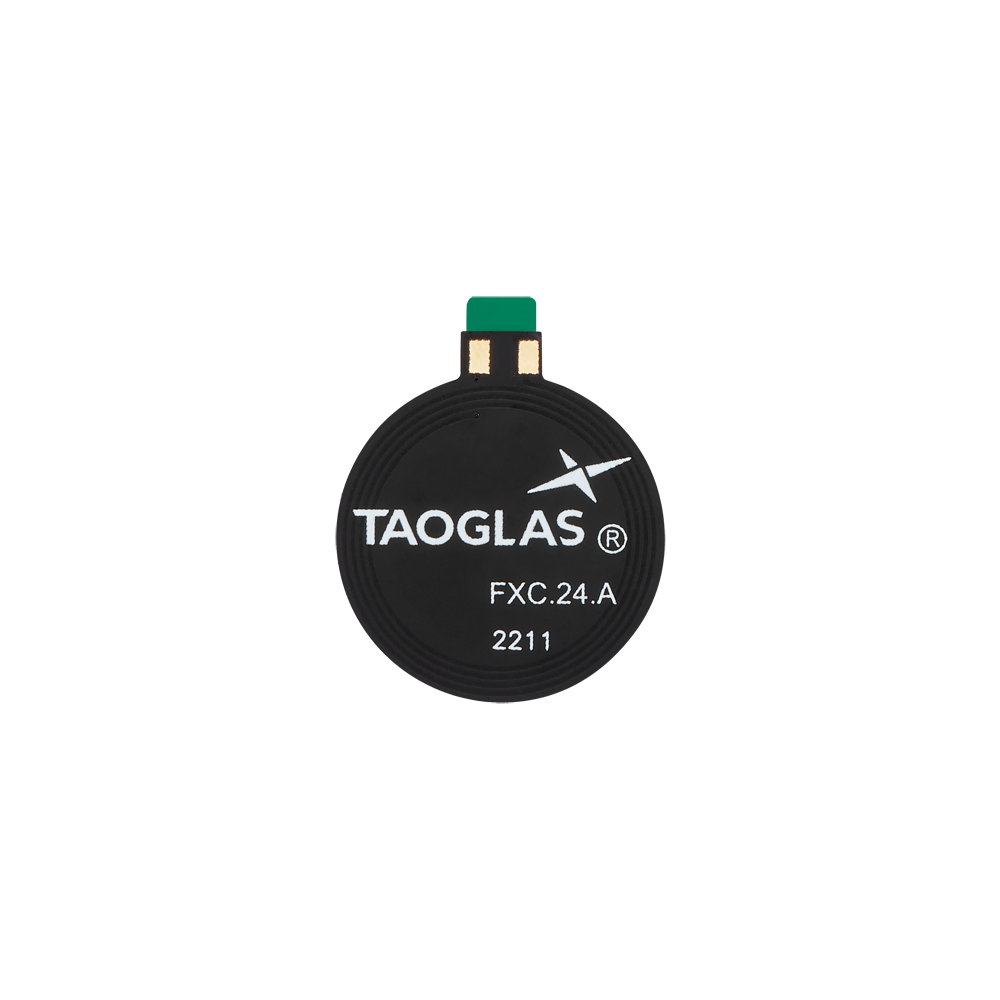

Diese kompakte NFC-Flexantenne ist für eine leistungsstarke bidirektionale Lese-/Schreibfunktion bei 13,56 MHz in platzbeschränkten Geräten konzipiert. Ihre flache, flexible Bauweise unterstützt die einfache Integration in Kunststoffgehäuse, während der Ferrit-Flussleiter hilft, Entstimmung und Leistungsverlust zu reduzieren, wenn sie in der Nähe von Batterien oder anderer Elektronik platziert wird.
- Entwickelt für 13,56 MHz NFC: geeignet für zuverlässige Nahbereichskommunikation
- Flexibles, flaches Format: ideal für interne Geräteintegration
- Ferritschicht: sorgt für Isolation von benachbarten Komponenten
- Klebemontage-Rückseite: ermöglicht schnelle Platzierung während der Montage
Typische NFC-Anwendungen umfassen:
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräteverfolgung und ID-Systeme
- Zugangskontrolle
Individuelle Antennenvarianten für spezielle Formen und Impedanzanpassungen sind möglicherweise verfügbar (abhängig von NRE und MOQ).
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Standort: Intern
Montage: Klebemontage, SMD/SMT-Montage
Typ: Einzel
Abmessungen: Ø24*0,3 mm
Gewicht: 1 g
NFC
Frequenz: 13,56 MHz
Impedanz: 50 Ω
Induktivität (La): 0,92 µH
Serienwiderstand (Rs): 1,73 Ohm
Q-Faktor: 45,3
Eigenresonanzfrequenz: 166,3 MHz
Paralleler Widerstand (Rp): 4,88 kΩ
Mechanischer Stil: Flex-PCB mit Ferrit
Klebstoff: 3M467 oder 3M9460
Anschlussart: SMD/SMT
Steckertyp: Kontaktpads (kein Kabel)
Kabellänge: Keine
RoHS-konform: Ja
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
