Beschreibung

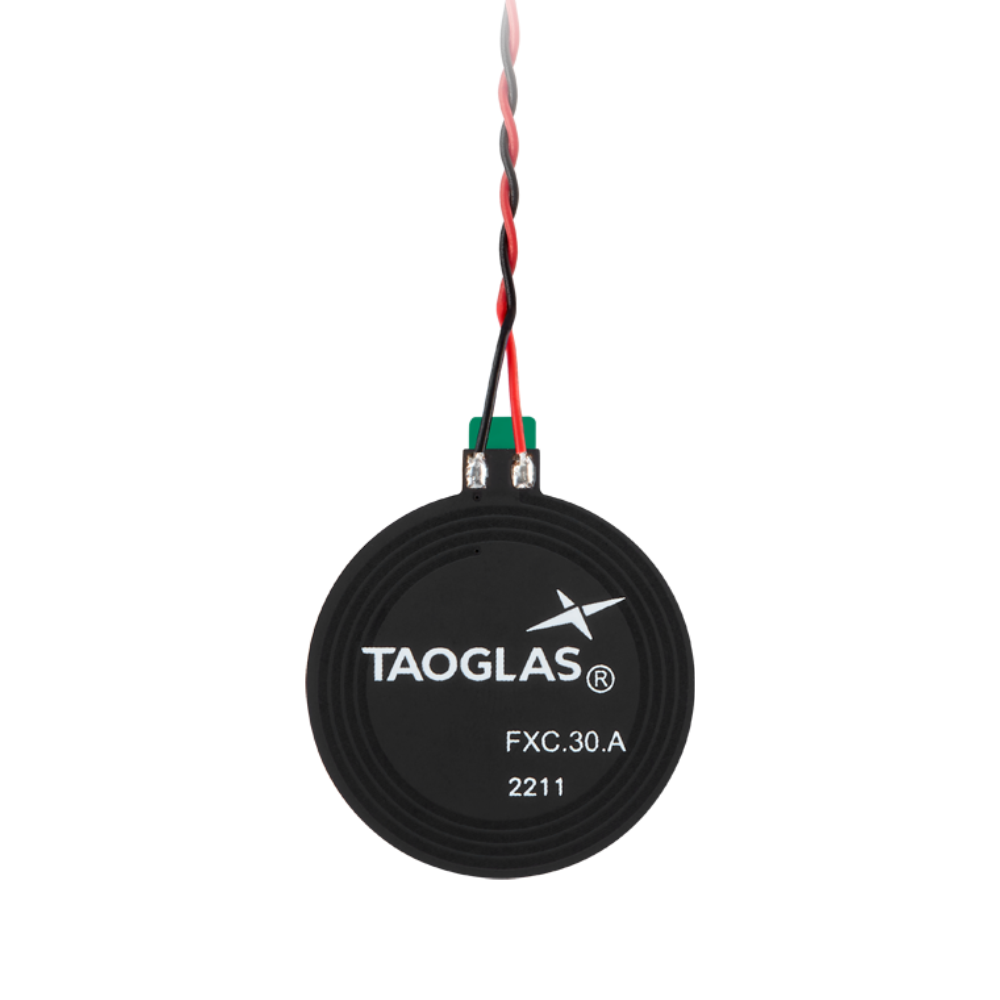

FXC.30.52.0075X.A.DG ist eine flexible NFC (Near Field Communications) Antenne, die für den bidirektionalen Lese-/Schreibbetrieb bei 13,56 MHz ausgelegt ist. Ihre kompakte, flache Bauform und der integrierte Ferrit-Flussleiter verbessern die Leistung, wenn sie in der Nähe von Batterien oder anderen Elektronikkomponenten innerhalb eines Gerätegehäuses installiert wird.
Die Klebemontage-basierte Flex-Konstruktion ermöglicht eine schnelle Anbringung auf internen Kunststoffoberflächen und eine platzsparende Integration in tragbare und kompakte Elektronikgeräte.
- 13,56 MHz NFC-Betrieb für Nahbereichsinteraktion
- Flexible, flache Einbauform für interne Integration
- Ferrit-Flussleiter zur Reduzierung der Abstimmung in der Nähe leitfähiger Komponenten
- Klebemontage für schnelle Installation
Typische Anwendungen umfassen:
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräteverfolgung und ID-Systeme
- Luftfrachtverfolgung
- Zugangskontrolle
- Elektronische Schlüssel
Stecker & Kabel
- Steckertyp: ACH(F)
- Kabellänge: 7,5 cm
- Kabeltyp: verdrilltes Paar 28AWG
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Abmessungen: Ø30*0,3 mm
Dicke: 0,27 mm
Gewicht: 1 g
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
RoHS-konform: Ja
Klebstoff: 3M467 oder 3M9460
NFC
Frequenz: 13,56 MHz
Impedanz (Ohm): 50
Polarisation: Linear
La: 1,05 µH
Rs: 1,74 Ohm
Q-Faktor: 51,4
Eigenresonanzfrequenz: 76,9 MHz
Rp: 3,75 kOhm
Steckertyp: ACH(F)
Kabellänge: 7,5 cm
Kabeltyp: verdrilltes Paar 28AWG
