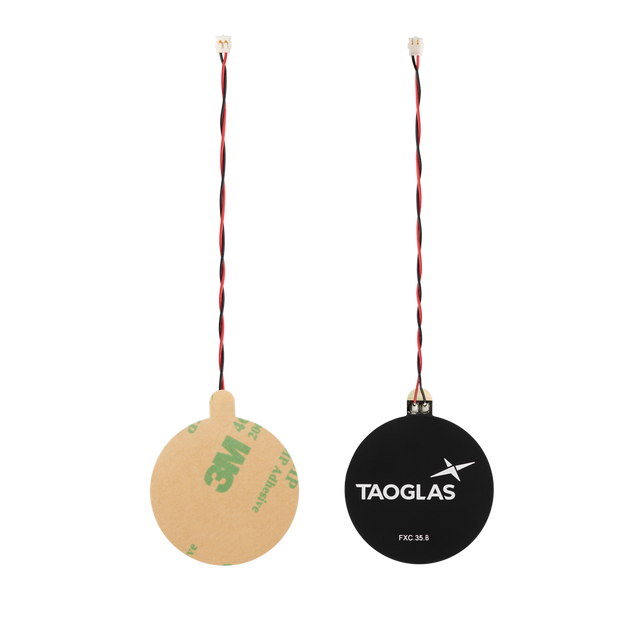

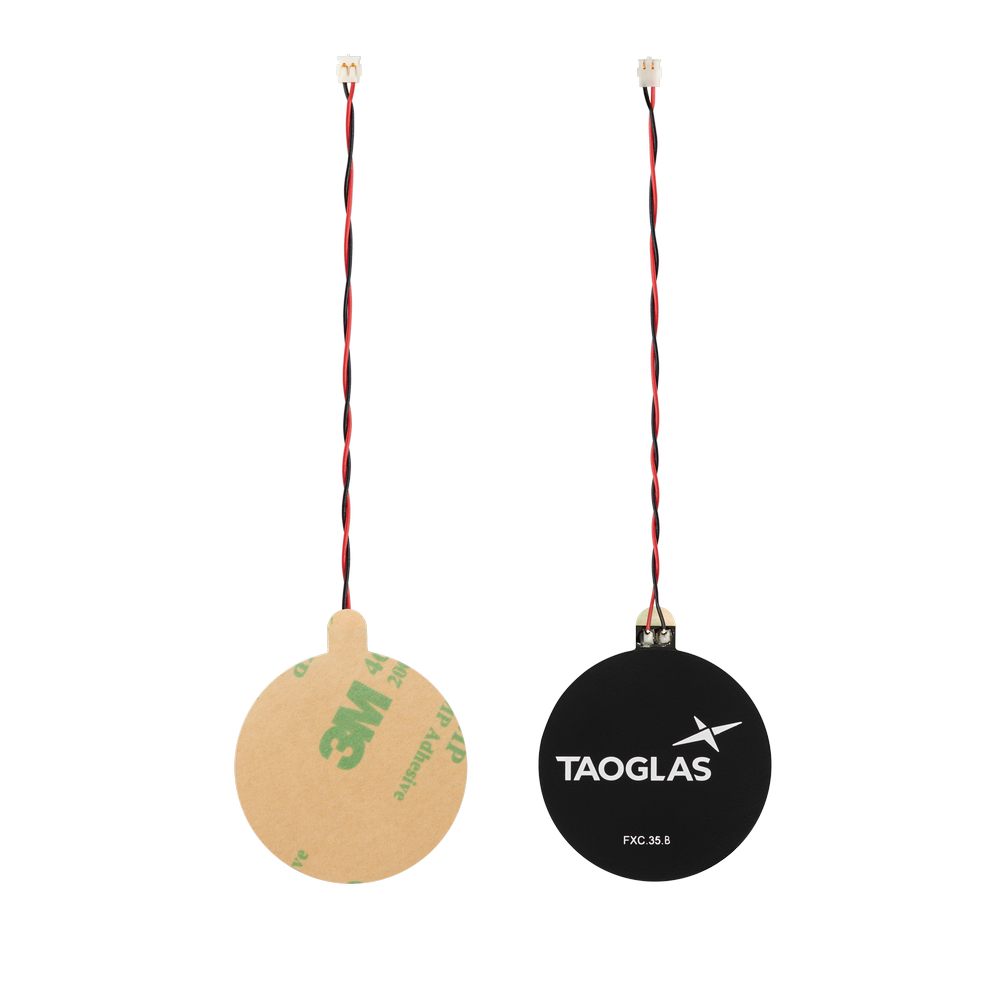

FXC.35.52.0075X.B.dg NFC-Antenne eingebettete flexible Klebeantenne ACH(F) 7,5 cm für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme

Flexible 13,56 MHz NFC-Antenne, entwickelt für kompakte Embedded-Geräte, bei denen Platz und einfache Installation wichtig sind. Die flache Flex-Konstruktion mit einer umgekehrten Ferritschicht hilft, Entstimmung und Leistungsverlust zu reduzieren, wenn sie in der Nähe von Batterien oder anderen leitfähigen Komponenten montiert wird.

• Embedded-fähiger Formfaktor: dünnes, flexibles Design zur Integration in Kunststoffgehäuse
• Umgekehrte Ferritschicht: unterstützt einen stabileren Betrieb bei Platzierung in der Nähe leitfähiger Oberflächen
• Klebemontage: schnelles Abziehen und Aufkleben während der Montage
• Typische Anwendungsfälle: kontaktloses Bezahlen, Zugangskontrolle und Geräteidentifikation/-verfolgung

Anschluss & Kabel

• Anschlusstyp: ACH(F)
• Kabellänge: 7,5 cm
• Kabeltyp: verdrilltes Paar 28AWG - PVC

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Lagerungstemperatur: -40°C bis 85°C
Ort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Abmessungen: Ø35*0,3 mm
Gewicht: 11,2 g
RoHS-konform: Ja

NFC

Frequenz: 13,56 MHz
Impedanz: 50 Ω
Polarisation: Linear
La: 1,08 µH
Rs: 1,33 Ohm
Q-Faktor: 67,63
Eigenresonanzfrequenz: 565 MHz
Rp: 42,79 kΩ
Klebstoff: 3M467 oder 3M9460
Anschlusstyp: ACH(F)
Kabellänge: 7,5 cm
Kabeltyp: verdrilltes Paar 28AWG - PVC
Feuchtigkeit: Nicht kondensierend 65°C 95% rF
