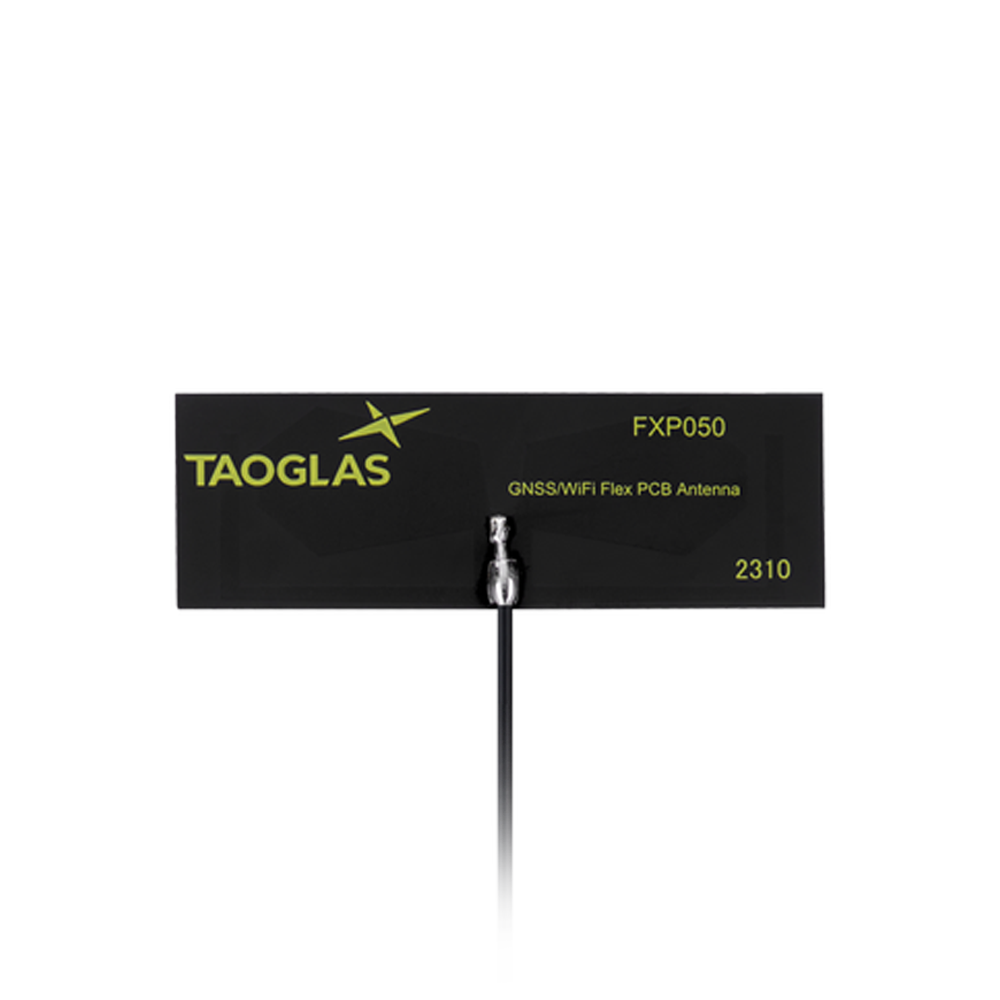

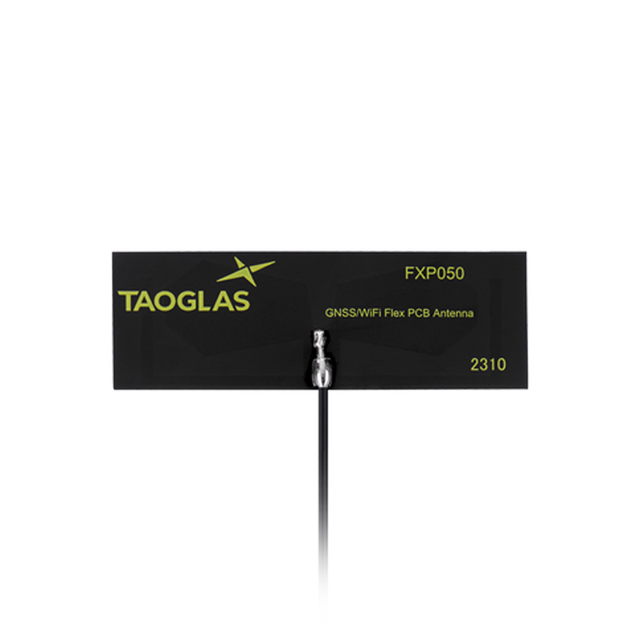

FXP050.07.0100C Antenne Router GNSS, W-lan 6E/7 Flex PCB Klebeflex I-PEX MHF I 10cm für Asset-Tracking-Systeme, Smart-Home-Geräte, Telemedizin-Geräte, Gaming-Geräte

Diese integrierte flexible PCB-Antenne vereint GNSS (L1-Band) und erweiterten W-lan-Empfang in einem kompakten, leicht zu platzierenden Format für platzbeschränkte Geräte. Sie wurde entwickelt, um Produktdesignern zu helfen, zuverlässige Positionsbestimmung und moderne W-lan-Konnektivität hinzuzufügen und dabei eine starke HF-Leistung in engen internen Gehäusen zu gewährleisten.

Ideal für kompakte Elektronik, die sowohl Standort- als auch W-lan-Konnektivität benötigt, einschließlich Router, Gateways, Set-Top-Boxen und andere vernetzte Geräte.

• Integrierte Funktionalität: kombiniert GNSS und W-lan auf einer Einzelzuführung
• Breite W-lan-Abdeckung: unterstützt 2,4 GHz sowie erweiterte 5–7,125 GHz Bänder
• Platzsparendes Format: flexible PCB-Konstruktion für Klebemontage

Typische Anwendungen umfassen:

• Asset-Tracking-Systeme
• Smart-Home-Geräte
• Telemedizin-Geräte
• Gaming-Geräte
• Navigationsgeräte

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
• Kabellänge: 10 cm
• Kabeltyp: Ø1,37 mm Koaxialkabel

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Position: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Einzel
Mechanischer Stil: Flex PCB
Impedanz: 50Ω
Polarisation: Linear
VSWR: 1,5
Länge (mm): 53
Breite (mm): 18
Höhe (mm): 0,2
Frequenzbereich: 1565 MHz - 7125 MHz

GNSS & W-lan (Einzelzuführung)

Frequenz: GNSS: 1559-1610 MHz
W-lan: 2400-2500 MHz, 5150-5850 MHz, 5925-7125 MHz
Standards: GNSS L1 (L1 [1575,42 MHz], G1/L1OC [1600,995 MHz], B1I [1561 MHz]); W-lan 2,4/5/6 GHz (W-lan 6 Bänder enthalten)
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
Effizienz (%): L1: 75,6; G1/L1OC: 66,8; B1I: 75,7; W-lan-2GHz: 83,3; W-lan-5GHz: 74,3; W-lan-6GHz: 70,4
Durchschnittlicher Gewinn (dB): L1: -1,22; G1/L1OC: -1,75; B1I: -1,21; W-lan-2GHz: -0,79; W-lan-5GHz: -1,29; W-lan-6GHz: -1,52
Spitzen-Gewinn (dBi): L1: 2,14; G1/L1OC: 1,65; B1I: 2,11; W-lan-2GHz: 3,62; W-lan-5GHz: 5,80; W-lan-6GHz: 6,57
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: Ø1,37 mm Koaxialkabel

Datenblatt PDF herunterladen
