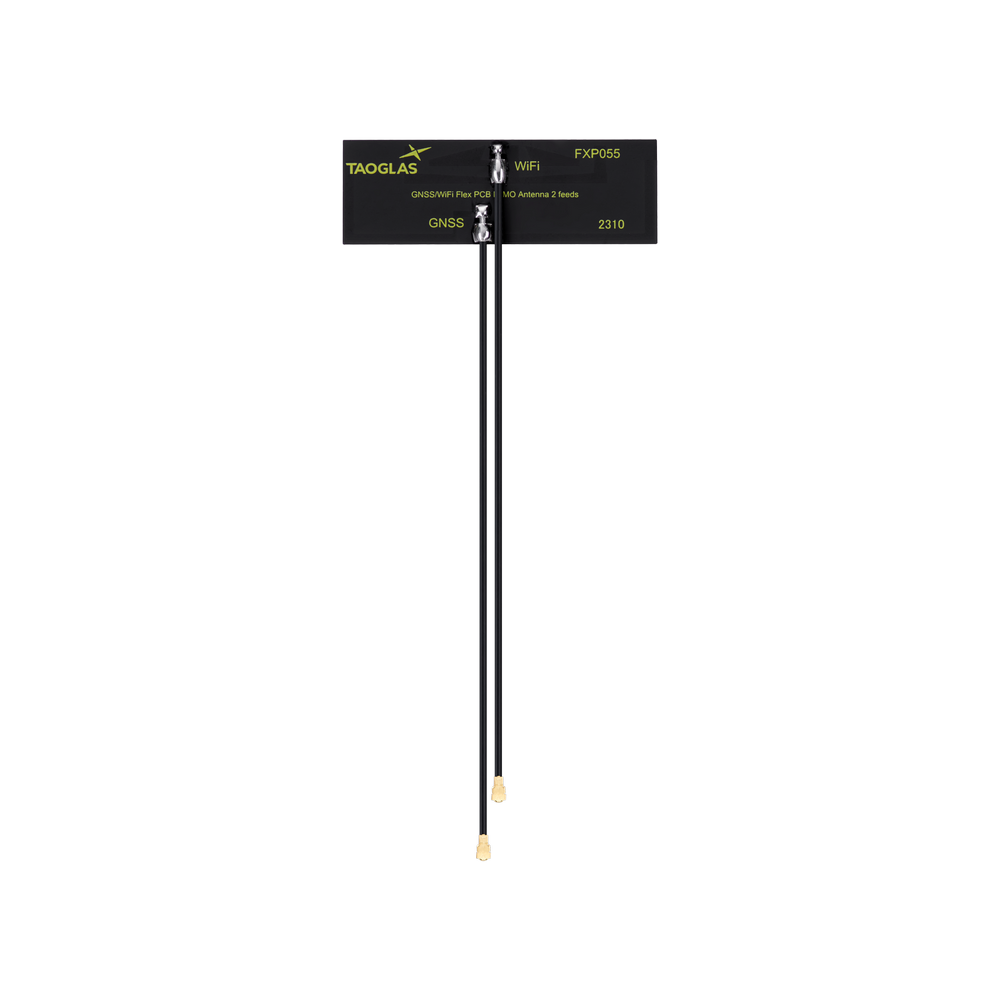

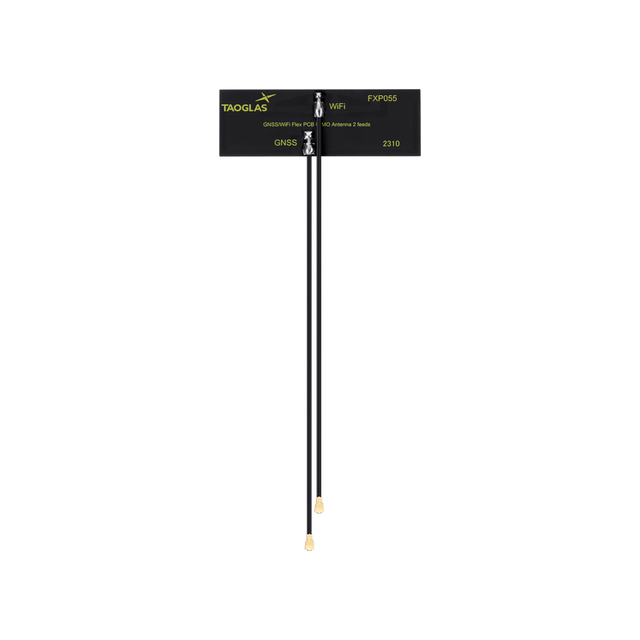

FXP055.A.07.C.001 Antenne Router GNSS, W-lan 6E/7 flex PCB Klebeantenne 2-in-1 für Asset-Tracking-Systeme, Smart-Home-Geräte, Telemedizin-Geräte, Gaming-Geräte

Diese 2-in-1 integrierte flexible PCB-Antenne vereint GNSS und W-lan in einer einzigen kompakten Lösung, um Platz zu sparen und das Gerätdesign zu vereinfachen.

Entwickelt für moderne W-lan-Netzwerke (einschließlich erweiterter 6-GHz-Unterstützung) und gleichzeitig für GNSS L1-Positionierung geeignet, ist sie ideal für kompakte Geräte, die sowohl Konnektivität als auch Standortfunktion benötigen.

• Platzsparendes 2-in-1-Design: kombiniert W-lan und GNSS in einer eingebetteten Antennenlösung
• Flexibles PCB-Formfaktor: ideal für die Installation in kompakten Kunststoffgehäusen
• Anwendungsbereiche: Router, Gateways, Set-Top-Boxen, Smart-Home- und IoT-Geräte, Industrieausrüstung und Navigationsgeräte

Konnektivitäten

1x GNSS L1 1560-1610MHz
1x W-lan 2.4/5.8/7.125GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Standort: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Impedanz: 50Ω
Polarisation: Linear
VSWR: 1,5
Abmessungen: 53*18*0,2mm

GNSS (L1)

Frequenz: 1559-1610 MHz
Standards: GPS L1, GLONASS G1, BeiDou B1I
Effizienz (%): 74,8, 71,7, 75,0
Durchschnittlicher Gewinn (dB): -1,26, -1,44, -1,25
Spitzen-Gewinn (dBi): 2,14, 1,92, 2,16
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10cm
Kabeltyp: Ø1,37mm Koaxialkabel

W-lan (2.4/5/6 GHz)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: W-lan 2,4GHz, W-lan 5GHz, W-lan 6GHz
Effizienz (%): 56,8, 58,2, 66,0
Durchschnittlicher Gewinn (dB): -2,46, -2,35, -1,80
Spitzen-Gewinn (dBi): 2,56, 4,88, 6,88
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10cm
Kabeltyp: Ø1,37mm Koaxialkabel

Datenblatt PDF herunterladen
