Beschreibung

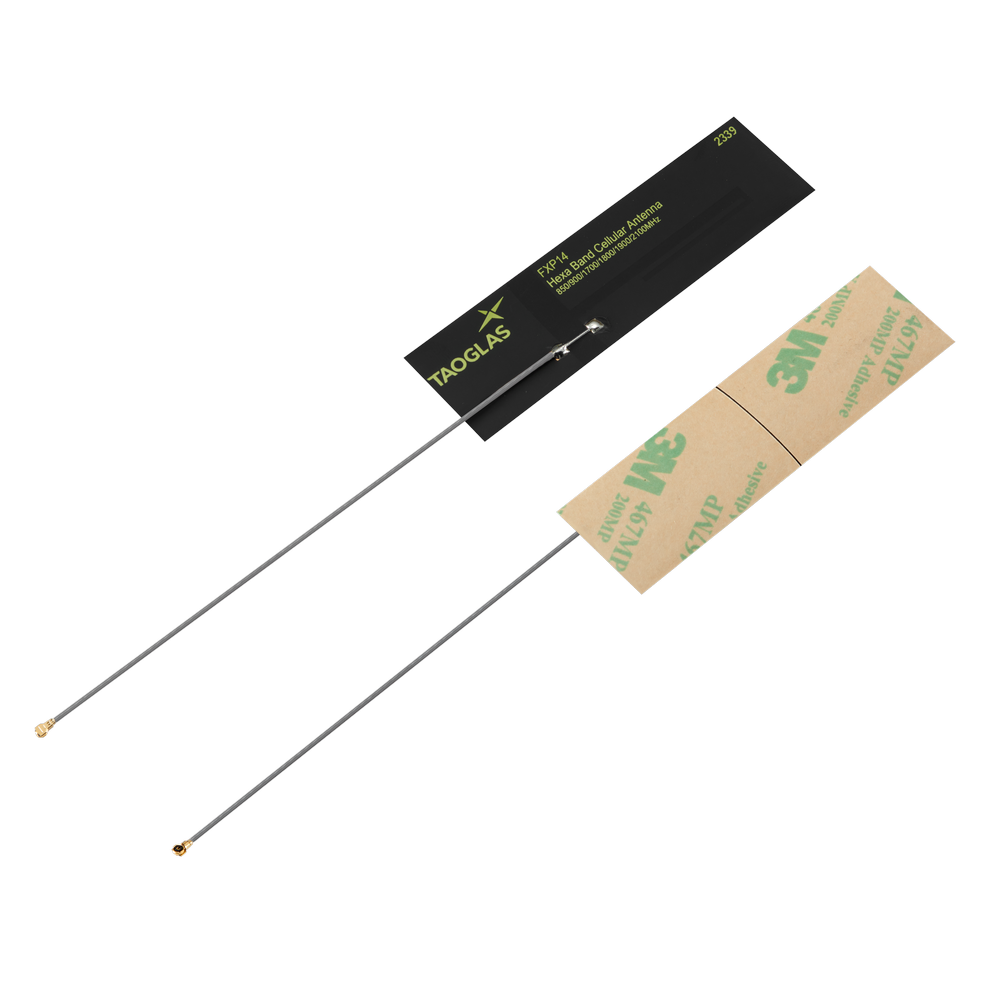

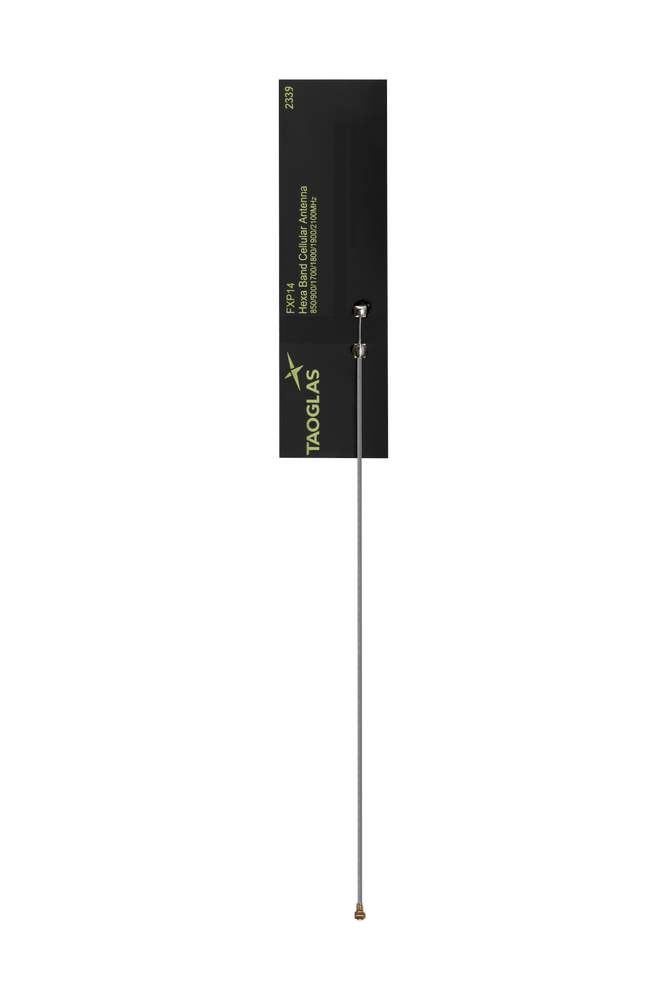

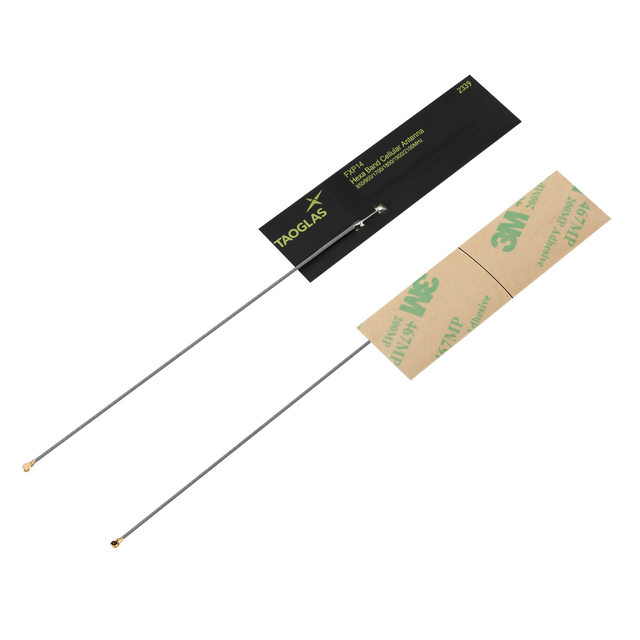

Diese flexible PCB-Mobilfunkantenne ist für weltweite 5G/4G-Abdeckung in platzbeschränkten Geräten konzipiert. Ihre dünne, rechteckige Bauform und die Klebemontage machen die Integration über verschiedene Kunststoffmaterialien und Gehäusedicken hinweg einfach.
Die Antenne verfügt über eine integrierte Massefläche, die eine starke Strahlungsleistung gewährleistet, ohne dass eine Verbindung zur Hauptmasseplatine des Geräts erforderlich ist, was die Effizienz verbessert.
Typische Anwendungsfälle sind:
- Sicherheit
- Fernüberwachung
- Vernetzte Gesundheit
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF4
- Kabellänge: 10 cm
- Kabeltyp: 0,81 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Mobilfunktechnologien: 5G
Position: Intern
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Klebemontage
Typ: Einzel
Abmessungen: 70 x 20 x 0,1 mm
Gewicht: 1,5 g
5G/4G Mobilfunk (Flexible PCB)
Standards: 5GNR/4G, 3G, NB-IoT, Cat-M
Frequenz: 600-6000 MHz (617-698, 698-806, 824-960, 1427-1518, 1710-2200, 2300-2690, 3300-5000, 5150-5925 MHz)
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: <2:1
Max. Eingangsleistung: 5 W
Gewinn (max.): 2,5
Anschlusstyp: I-PEX MHF4
Kabellänge: 10 cm
Kabeltyp: 0,81 Koax
