Beschreibung

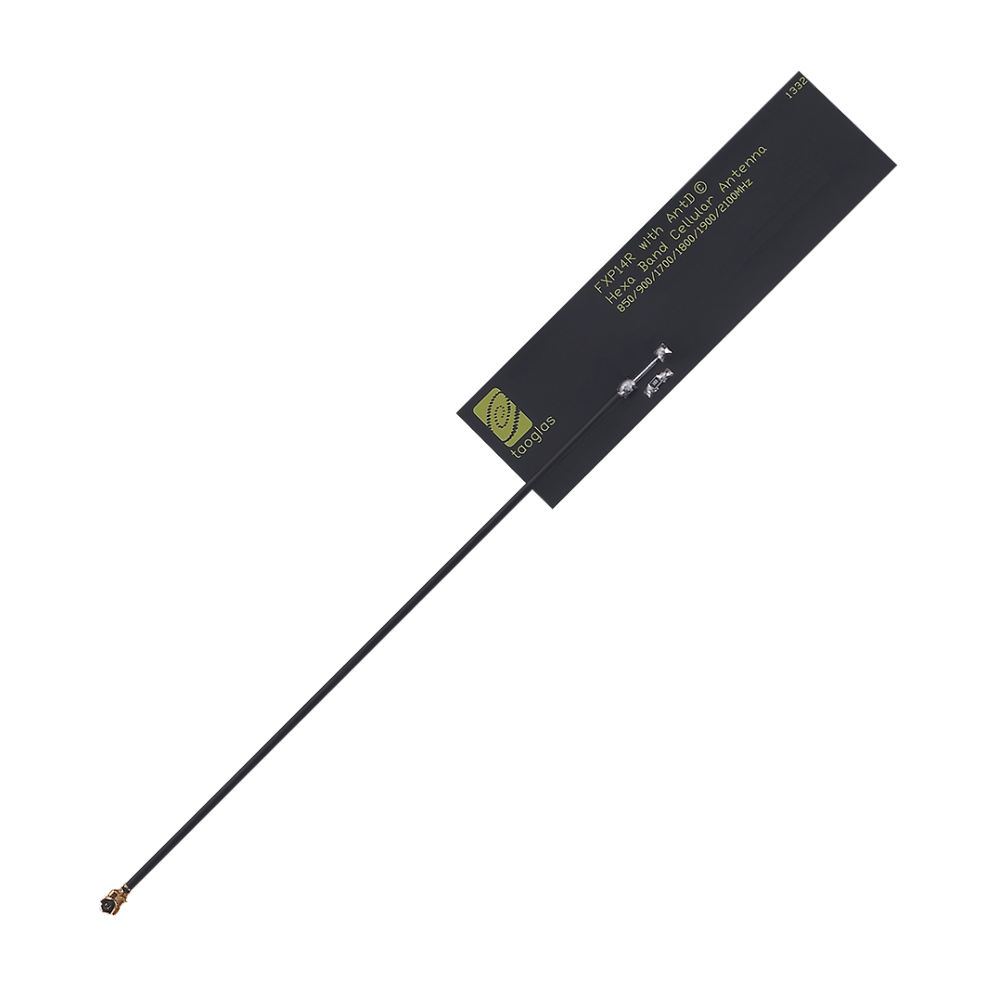

Diese flexible Mobilfunkantenne verwendet eine dünne Flex-PCB-Konstruktion mit Peel-and-Stick-Montage, um die Integration in kompakte Geräte zu vereinfachen. Sie enthält einen integrierten AntD© Diagnose-Shunt-Widerstand zur Unterstützung der Antennendiagnose und -verifikation in verbundenen Produkten.
- Flexibler Flex-PCB-Formfaktor: entwickelt für platzbeschränkte Gehäuse
- Klebemontage: schnelle Platzierung ohne mechanische Befestigungen
- Integrierter Diagnosewiderstand: unterstützt Antennenerkennung/-diagnose in kompatiblen Funkdesigns
- Für Geräteintegration konzipiert: geeignet für Kunststoffgehäuse und unterschiedliche Materialstärken
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,13 Koax
Installation / Umwelt

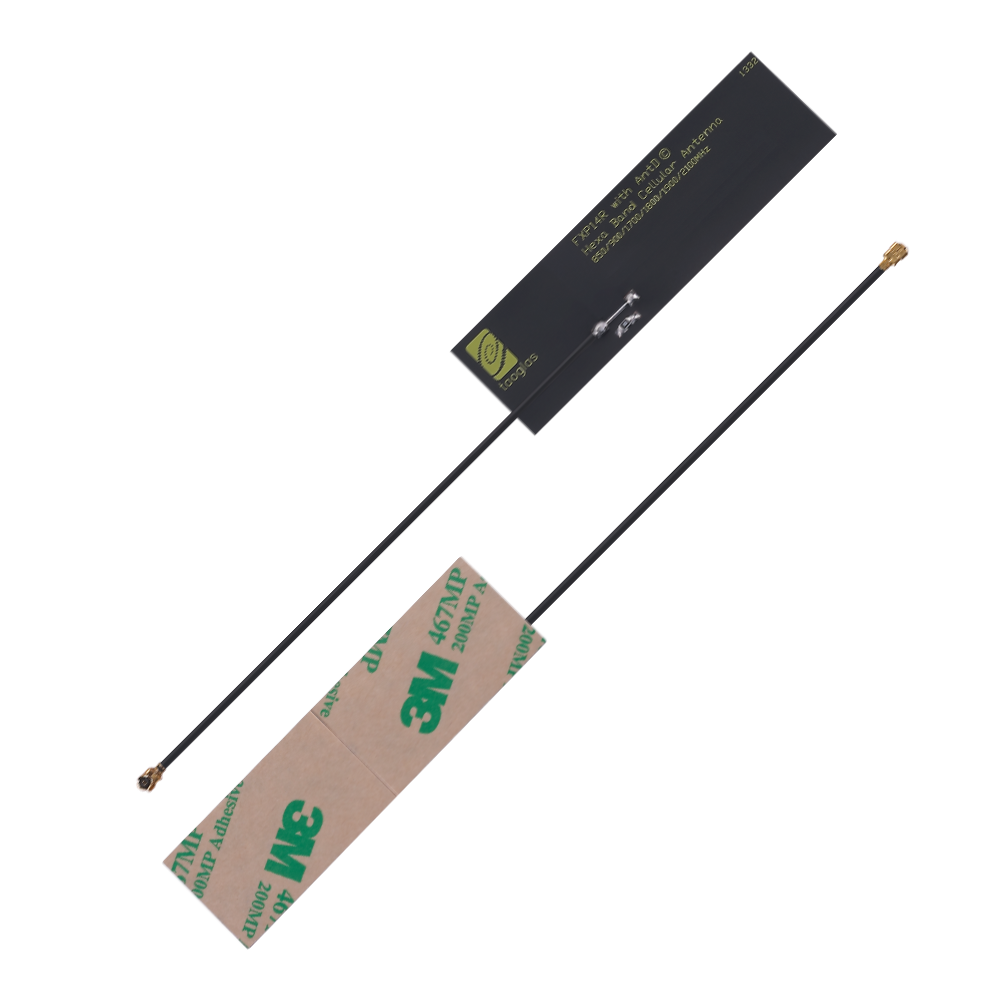

Die Antenne wird mit dem Automobil-Qualitätskleber 3M 467MP montiert und bietet hervorragende Zuverlässigkeit. Kabellänge und Anschlusstypen sind ebenfalls anpassbar. Wie bei allen solchen Antennen sollte darauf geachtet werden, die Antenne mindestens 10 mm von Metallkomponenten oder -oberflächen entfernt zu montieren, idealerweise 20 mm für die beste Strahlungseffizienz.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Klebemontage
Typ: Einzel
Mechanischer Stil: Flex PCB
Abmessungen: 70*20*0,1 mm
Gewicht: 0,1 g
Mobilfunk
Frequenz: 617-698, 698-806, 824-960, 1427-1518, 1710-2200, 2300-2690, 3300-5000 MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat-M, GSM/CDMA/DCS/PCS/WCDMA/UMTS/HSPA/GPRS/EDGE
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
VSWR: 2:1
Gewinn (max.): 2,5
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: 1,13 Koax
