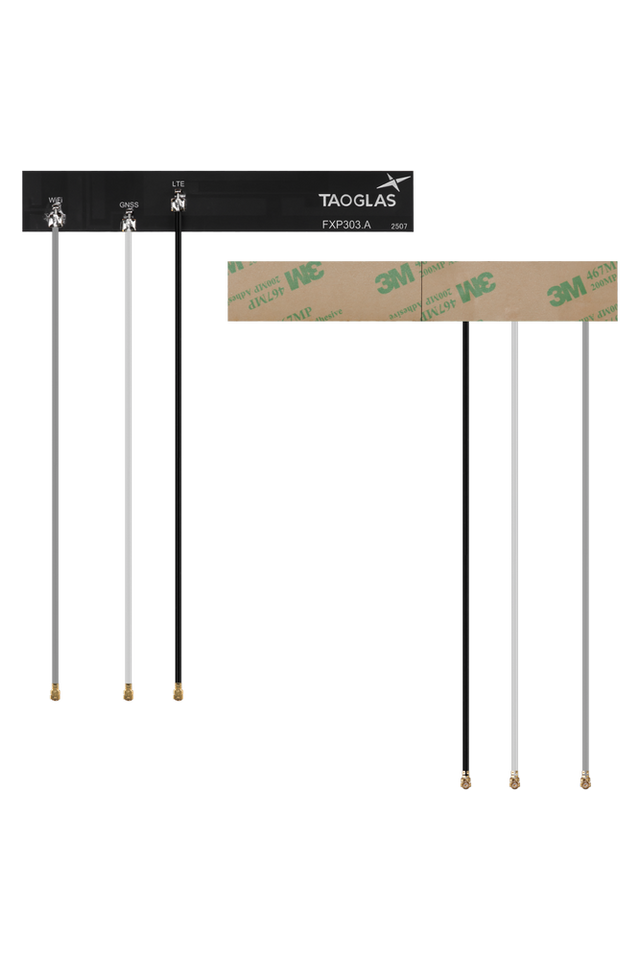

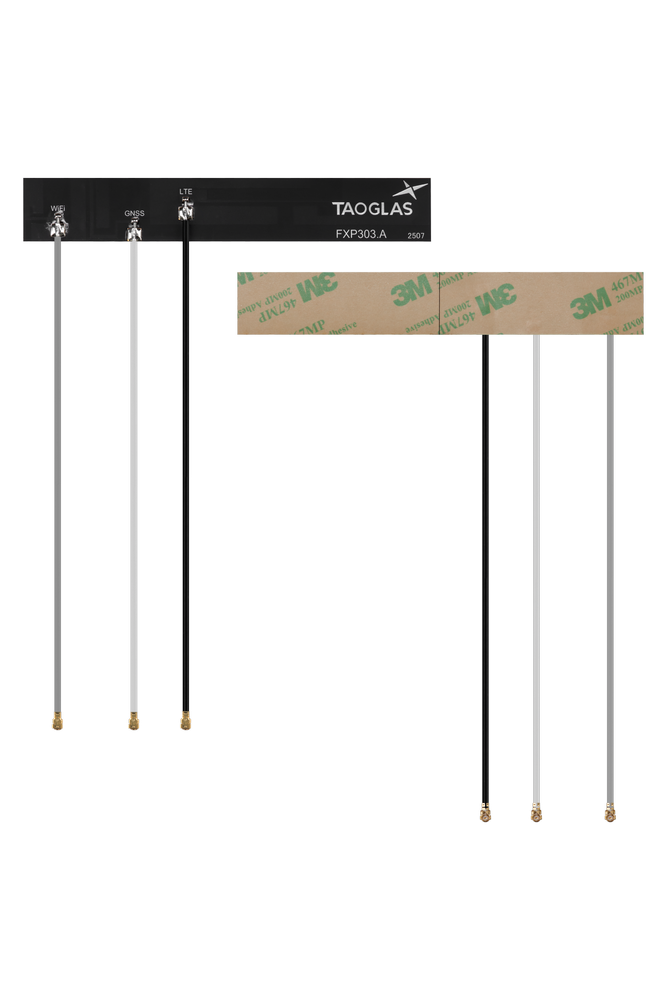

FXP303.A.001 Antenne Superkompakt 5G, GNSS, W-lan 6E/7 flex PCB Klebeantenne 3-in-1 für Asset-Tracking, Telematik, E-Mobilität, Smart Agriculture

Superkompakte 3-in-1 flexible PCB-Antenne, entwickelt, um Mobilfunk, GNSS und W-lan in einer ultradünnen Lösung für platzbeschränkte Geräte zu vereinen.

Diese flexible Polymerkonstruktion unterstützt eine einfache Integration, hilft, die Anzahl der Antennen und die Komplexität der Stückliste zu reduzieren, und ermöglicht zuverlässige Multi-Standard-Konnektivität und Positionsbestimmung in kompakten Produktdesigns. Die Klebemontage mit abziehbarem Kleberückseite ermöglicht eine schnelle Platzierung auf nichtmetallischen Oberflächen wie Kunststoff oder Glas.

Typische Anwendungsfälle umfassen Asset-Tracking, Telematik, E-Mobilität, intelligente Landwirtschaft, vernetzte Gesundheitsgeräte, Wearables und andere IoT-Lösungen.

Konnektivitäten

1x GNSS für L1, B1I, G1 und L-Band
1x Mobilfunk für 600 MHz – 8000 MHz
1x W-lan für 2,4 GHz, 5,8 GHz, 7,125 GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Mechanischer Stil: Flex PCB
Impedanz: 50Ω
Polarisation: Linear
Abmessungen: 130 mm x 20 mm x 0,24 mm
Gewicht: 3,4 g

Mobilfunk

Frequenz: 600-8000 MHz
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 5 W
Anschlusstyp: I-PEX MHF I
Kabellänge: 15 cm
Kabeltyp: 1,37 Koaxial
Kabelfarbe: Schwarz

GNSS

GNSS-Typ: Passives GNSS
GNSS-Bänder: L1/L-Band
Frequenz: 1542, 1561, 1575,42, 1602 MHz
VSWR (max.): 1,5:1
Spitzengewinn (dBi): 1,4, 1,5, 1,5, 1,6
Impedanz: 50Ω
Polarisation: Linear
Anschlusstyp: I-PEX MHF I
Kabellänge: 15 cm
Kabeltyp: 1,37 Koaxial
Kabelfarbe: Weiß

W-lan

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Spitzengewinn (dBi): 1,41, 3,13, 3,00
Impedanz: 50Ω
Polarisation: Linear
Max. Eingangsleistung: 5 W
Anschlusstyp: I-PEX MHF I
Kabellänge: 15 cm
Kabeltyp: 1,37 Koaxial
Kabelfarbe: Grau
