FXP522.A.07.A.001 Antenne 2x MIMO Router W-lan 6E/7 flex PCB Klebeantenne Venti I-PEX MHF I 10cm für HD-Video-Streaming in hoher Geschwindigkeit, Hochkapazitäts-Kommunikationsnetzwerke im Nahverkehr, Gateways, Set-Top-Boxen

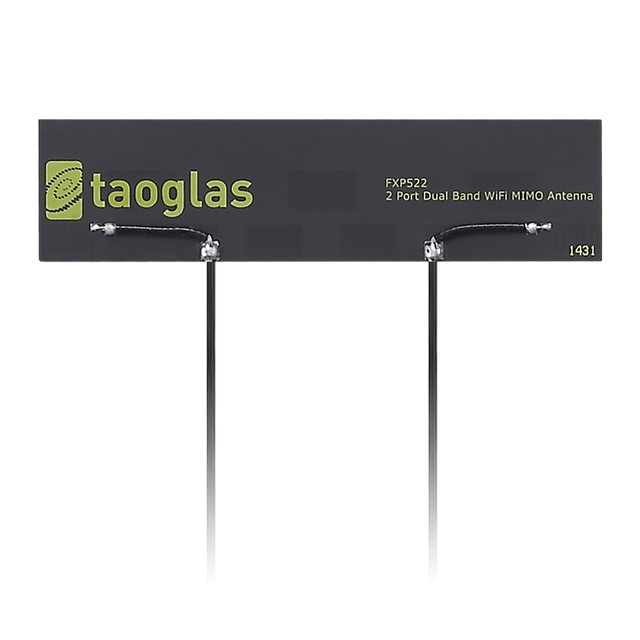

Die Venti FXP522 ist eine dünne, flexible Embedded-Antenne, die für moderne W-lan-Netzwerke entwickelt wurde, einschließlich erweiterter W-lan-Frequenzabdeckung und W-lan 6 Bänder. Ihr 2-Port-MIMO-Design unterstützt hohe Durchsatzraten und verbesserte Verbindungsqualität in Hochgeschwindigkeitsgeräten, bei denen der Platz begrenzt ist.

• 2-Port-MIMO-Leistung: Entwickelt für hohe Effizienz und Isolation in W-lan-Geräten.
• Flexibles Embedded-Formfaktor: Hilft, die Leistung zu erhalten und passt in enge interne Räume.
• Optimiert für Kunststoffgehäuse: Abgestimmt auf ABS-Kunststoff für zuverlässige Integration in gängige Gerätegehäuse.
• Einfache Integration: Wird mit doppelseitigem 3M-Klebeband für Klebemontage geliefert.

Typische Anwendungsfälle: Router, Gateways, Set-Top-Boxen, Hochgeschwindigkeits-HD-Video-Streaming-Geräte und Hochkapazitäts-Kommunikationsnetzwerke im öffentlichen Nahverkehr.

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
• Kabellänge: 10 cm
• Kabeltyp: 1.13 Koax

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Monopol, MIMO
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan
Typ: Einzel
Abmessungen: 80*20*0,15 mm
Gewicht: 8 g

W-lan (Port 1)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 6,4 dBi
Strahlungsmuster: Rundstrahlend
Maximale Eingangsleistung: 2 W
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: 1.13 Koax

W-lan (Port 2)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 6,4 dBi
Strahlungsmuster: Rundstrahlend
Maximale Eingangsleistung: 2 W
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: 1.13 Koax
