Beschreibung

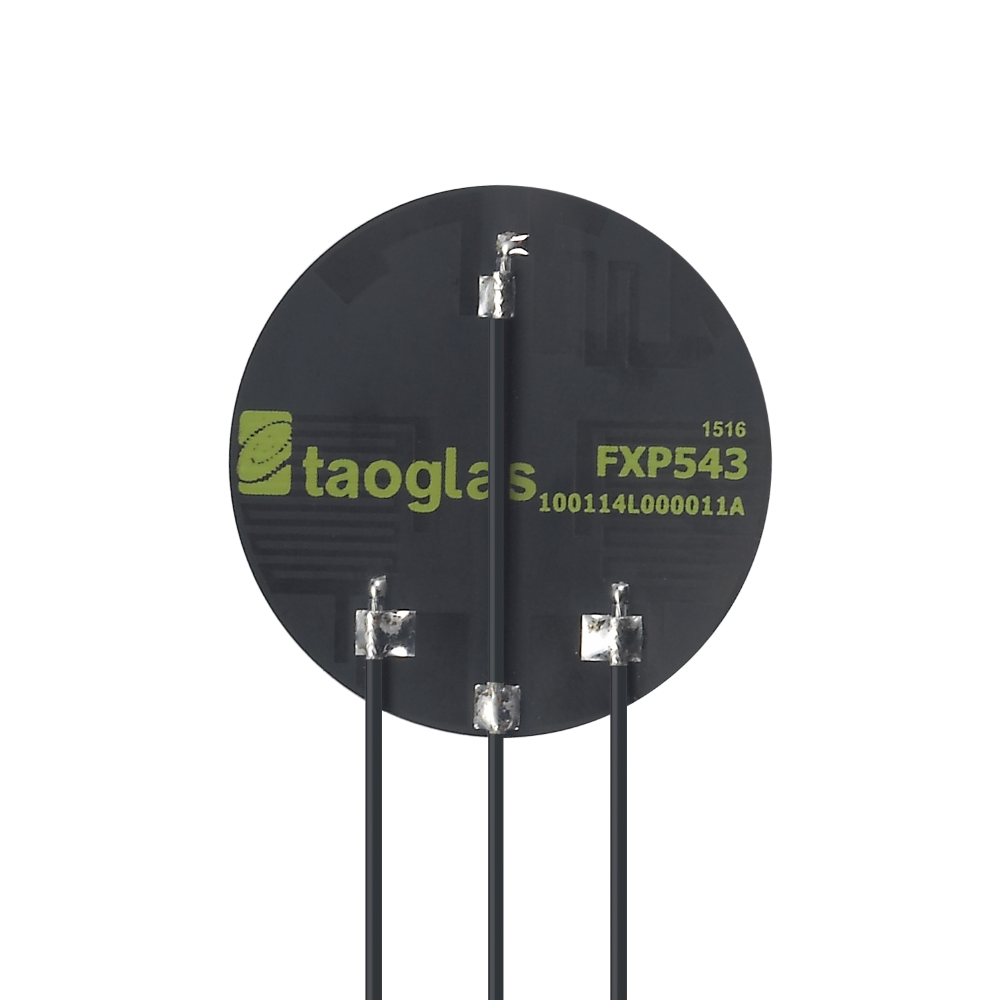

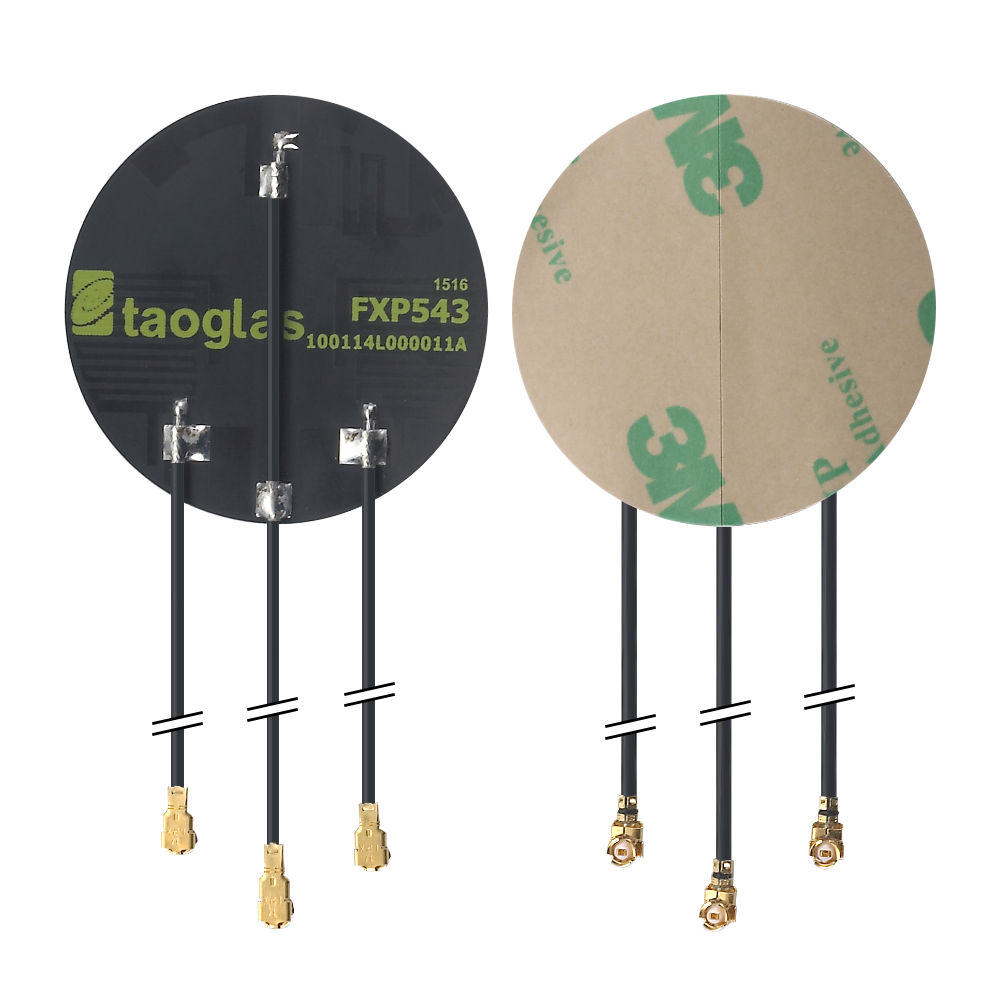

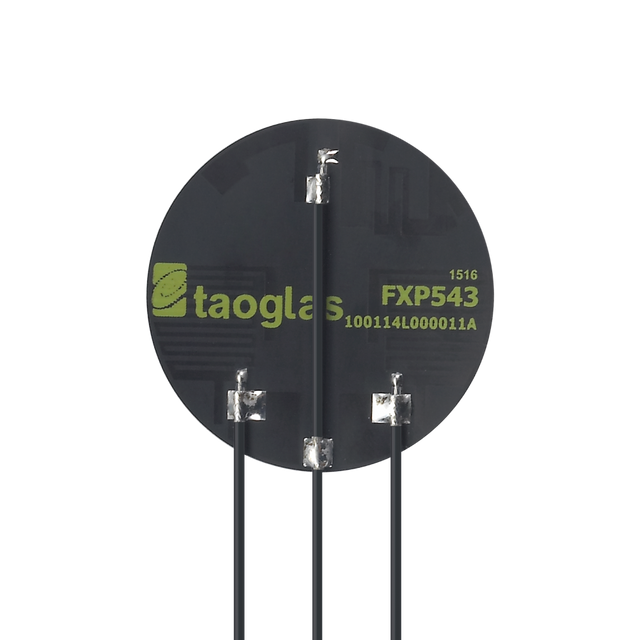

Venti ist eine kompakte, runde flexible PCB-Antenne, die für Dual-Band W-lan mit einer 3-Element-MIMO-Konfiguration entwickelt wurde. Ihre ultradünne, flexible Bauweise und die Klebemontage machen sie ideal für die Integration in platzbeschränkte interne Geräte.
- 3-Element-MIMO-Design zur Unterstützung verbesserter Durchsatzraten und zuverlässigerer Konnektivitäten im Gerät
- Dual-Band-W-lan-Betrieb für 2,4 GHz und 5 GHz Anwendungen
- Flexibler, runder Formfaktor zur Vereinfachung der Platzierung in Gehäusen und Abdeckungen
- Klebemontage für schnelle, robuste interne Installation
Typische Anwendungsfälle umfassen Gateways, Router, W-lan-Hotspots in Smart Cities, intelligente Lichtsteuerung, Videoüberwachung und Verkehrsüberwachung.
Konnektivitäten
3x W-lan MIMO 2400-2500MHz / 5150-5850MHz
Stecker & Kabel
- Steckertyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,37 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Monopol, MIMO
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan
Typ: Einzel
Mechanischer Stil: Flex PCB
Impedanz: 50Ω
Polarisation: Linear
Strahlungseigenschaft: Rundstrahlend
Maximale Eingangsleistung: 5W
Abmessungen: Ø37 x 0,15 mm
Gewicht: 2,4 g
W-lan MIMO Port 1
Frequenz: 2400-2500, 5150-5850 MHz
Effizienz (%): 47,02, 44,25
Spitzenverstärkung (dBi): 2,96, 5,16
Durchschnittliche Verstärkung (dBi): -3,28, -3,56
Rückflussdämpfung (dB): < -10, < -9
Steckertyp: I-PEX MHFHT (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: Ø1,37 Mini-Koax
W-lan MIMO Port 2
Frequenz: 2400-2500, 5150-5850 MHz
Effizienz (%): 61,30, 47,21
Spitzenverstärkung (dBi): 2,24, 3,40
Durchschnittliche Verstärkung (dBi): -2,13, -3,28
Rückflussdämpfung (dB): < -10, < -8
Steckertyp: I-PEX MHFHT (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: Ø1,37 Mini-Koax
W-lan MIMO Port 3
Frequenz: 2400-2500, 5150-5850 MHz
Effizienz (%): 51,13, 45,02
Spitzenverstärkung (dBi): 1,80, 3,76
Durchschnittliche Verstärkung (dBi): -3,30, -3,38
Rückflussdämpfung (dB): < -8, < -9
Steckertyp: I-PEX MHFHT (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: Ø1,37 Mini-Koax
