Beschreibung

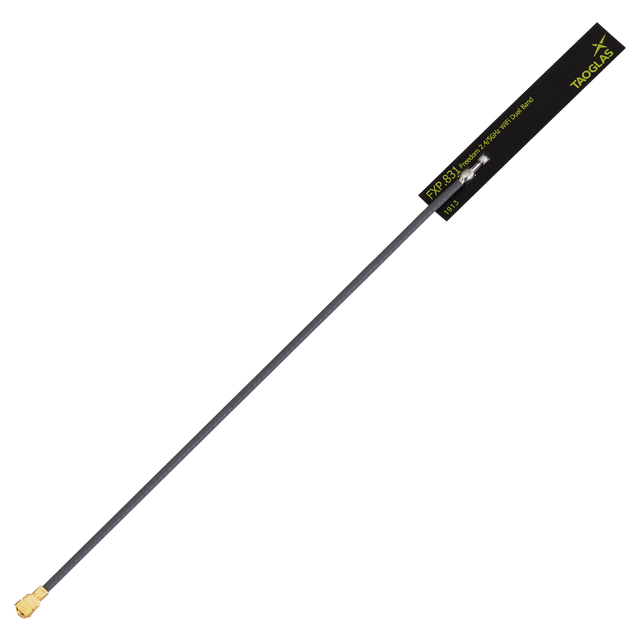

Der FXP831 Freedom ist eine hocheffiziente, kompakte flexible Dipolantenne, die für eingebettete drahtlose Geräte ausgelegt ist und im Bereich von 2,4 GHz sowie den höheren 4,9–6 GHz Bändern arbeitet. Seine dünne Flex-Konstruktion und die Klebemontage machen die Integration in platzbeschränkte Gehäuse einfach, während eine starke drahtlose Leistung erhalten bleibt.
- Flexibler Formfaktor für eingebettete Integration: ideal für enge interne Räume und Kunststoffgehäuse
- Breite Unterstützung für Kurzstreckenfunk: entwickelt für W-lan, Bluetooth und ZigBee Anwendungsfälle
- Einfache Installation: doppelseitiger Kleber ermöglicht schnelles „Abziehen und Aufkleben“
- Platzsparende Kabelführung: Kabelausgang an der Unterseite zur Minimierung des internen Volumens
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,37 Koax
Technische Spezifikationen
Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologien: Dipol
Position: Intern
Montage: Klebemontage
Kurzstreckenfunk-Standards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Abmessungen: 45 x 7,0 x 0,1 mm
Gewicht: 1 g
W-lan / Bluetooth / ZigBee (Flex PCB)
Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 2,5 dBi
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: 1,37 Koax
