Beschreibung

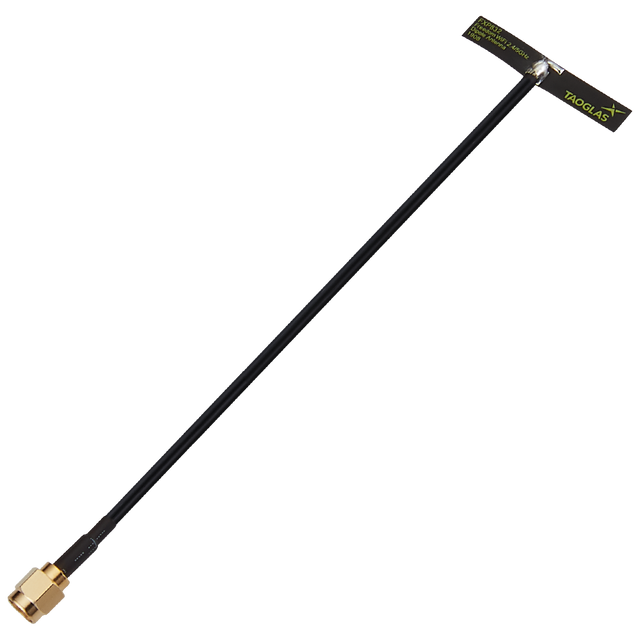

Der Freedom FXP832 ist eine kompakte, hocheffiziente, dualbandige flexible PCB-Dipolantenne, die für drahtlose Anwendungen bei 2,4 GHz und 4,9–6 GHz entwickelt wurde. Ihre schmale, anpassungsfähige Bauform ermöglicht den Einbau in platzbeschränkte oder unregelmäßige Gerätegehäuse, während die Klebemontage die Integration vereinfacht.
- Dualband-Leistung: Unterstützt den Betrieb bei 2,4 GHz und 4,9–6 GHz für eine breite Kurzstrecken-Wireless-Abdeckung.
- Flexible PCB-Konstruktion: Anpassungsfähiges Design für gebogene oder enge interne Einbauorte.
- Einfache Integration: Doppelseitiges Klebeband ermöglicht eine schnelle „Abziehen und Aufkleben“-Installation.
- Platzierungshinweis: Halten Sie die Antenne möglichst fern von Metall; ein Mindestabstand von 10 mm wird empfohlen.
Typische Anwendungen umfassen:
- Automobilbereich
- Fernüberwachung
- Sicherheit
Anschluss & Kabel
- Anschlusstyp: RP-SMA(M)
- Kabellänge: 45,8 cm
- Kabeltyp: RG-174
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Dipol
Position: Intern
Montage: Klebemontage
Kurzstrecken-Wireless-Standards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Abmessungen: 42 mm*7 mm*0,1 mm
Gewicht: 7,5 g
W-lan / ISM (Dualband)
Frequenz: 2400-2500 MHz, 4900-6000 MHz
Standards: W-lan, Bluetooth, ZigBee, DSRC, V2V
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 2:1
Eingangsleistung: 2 W
Spitzengewinn (dBi) (auf 2 mm ABS): 3,66, 5,33
Durchschnittlicher Gewinn (dB) (auf 2 mm ABS): -1,25, -1,89
Effizienz (%) (auf 2 mm ABS): 74,9, 64,7
Anschlusstyp: RP-SMA(M) gerade
Kabellänge: 45,8 cm
Kabeltyp: RG-174
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
