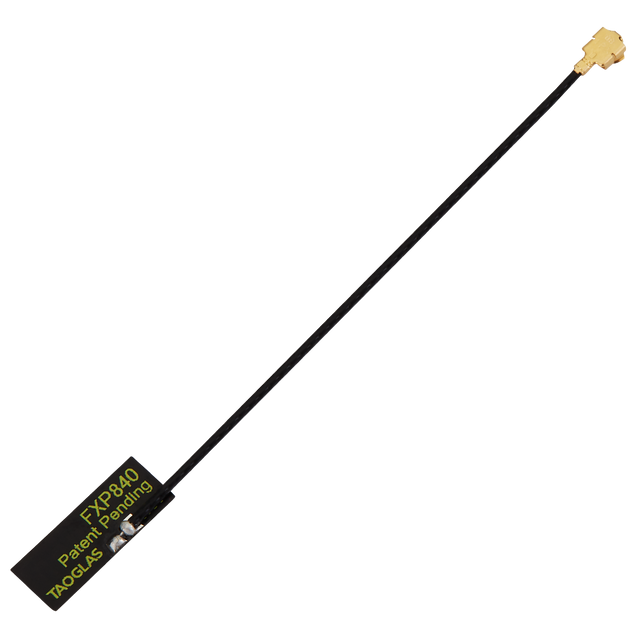

FXP840.07.0055B Antenne Ultra-Flach W-lan 6E, ISM flexibles PCB selbstklebend Freedom I-PEX MHF I 5,5cm Ø0,81 Koax für DSRC, V2V, LCD-Monitore, Tablets

Die FXP840 Freedom Series ist eine superkleine, ultraflache flexible Monopolantenne, die für 2,4 GHz, 5 GHz und 6 GHz W-lan-Geräte entwickelt wurde. Ihr dünnes Flex-PCB-Format und die kompakte Bauform machen sie ideal für enge interne Räume, in denen eine konstante Verbindung erforderlich ist.

Die Antenne verwendet doppelseitiges Klebeband für eine einfache Klebemontage und kann direkt auf der Innenseite von Kunststoff- oder Glasgehäusen integriert werden. Das Kabel tritt am Rand der Antenne aus, um das benötigte interne Volumen zu minimieren und die Verlegung zu vereinfachen.

• Ultraflaches Flex-PCB-Formfaktor für kompakte Geräteintegration
• Klebemontage für schnelle interne Platzierung
• Unterstützt 2,4/5/6 GHz Bänder für moderne W-lan-Einsätze (einschließlich W-lan 6 Fähigkeit)
• Geeignet für Anwendungen wie DSRC, V2V und Geräte wie LCD-Monitore, Tablets und Smartphones

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
• Kabellänge: 5,5 cm
• Kabeltyp: Ø0,81 mm Koax

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Impedanz: 50Ω
VSWR: 2:1
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Abmessungen: 14 x 5 x 0,1 mm
Material: Polymer
Gewicht: 1g

W-lan (W-lan 6 / 6E fähig)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Durchschnittlicher Gewinn (dB): -4,00, -5,48, -4,51
Effizienz (%): 39,8, 28,3, 35,4
Spitzen-Gewinn (dBi): 3,35, 3,37, 5,31
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 5,5 cm
Kabeltyp: 0,81 Koax
Anschlussgehäuse-Stil: Gerade
Anschluss-Polarität: Normal
