Beschreibung

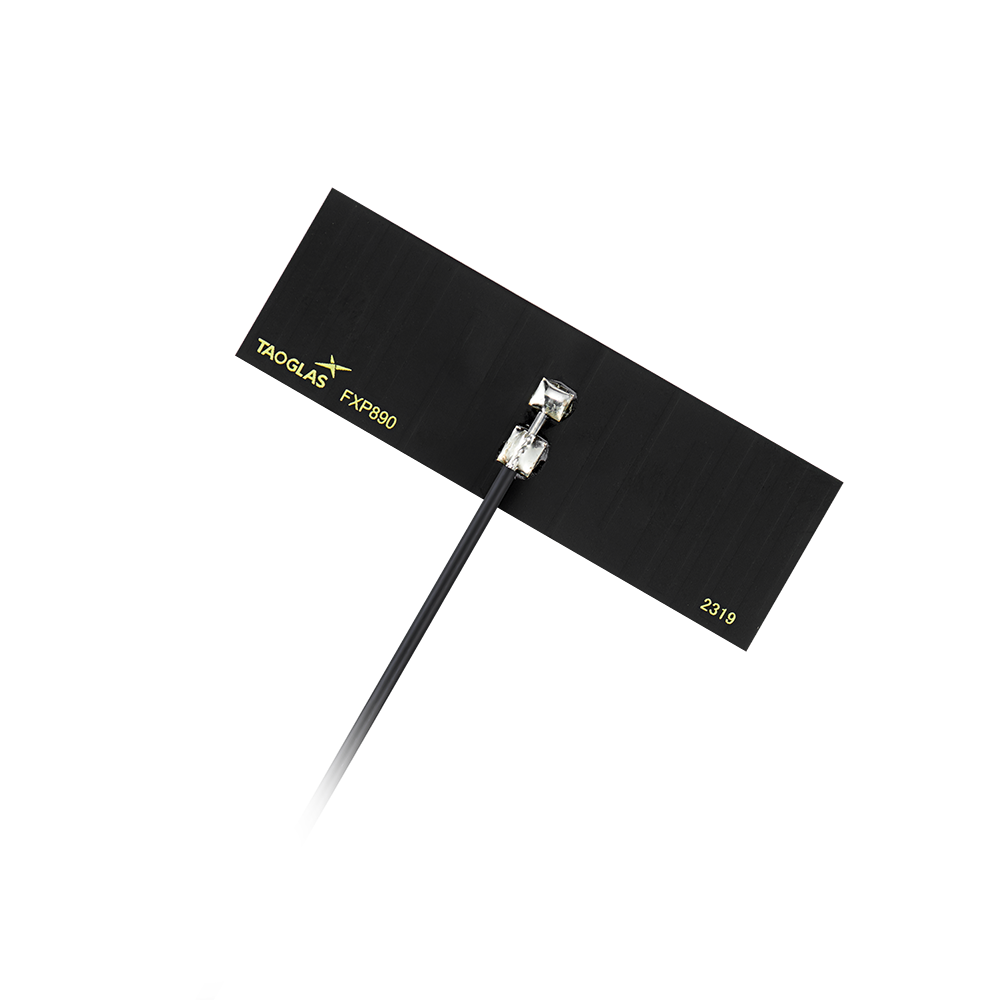

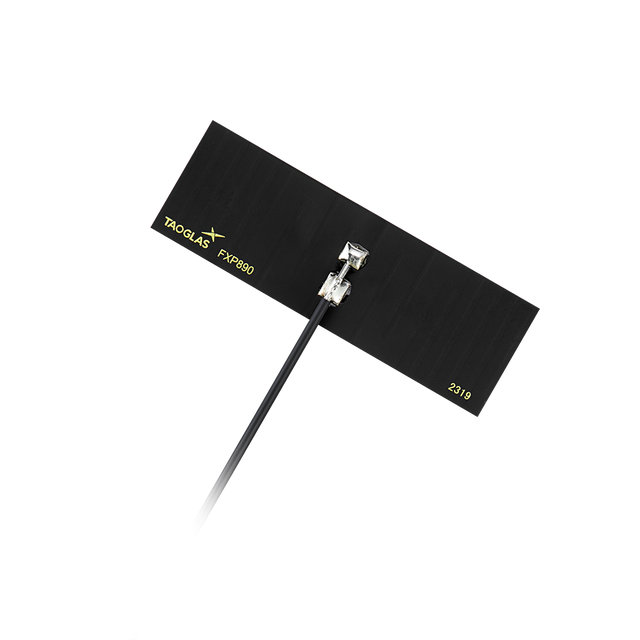

Eine kompakte, flache flexible PCB (FPC) Antenne, die für den ISM/LoRa-Betrieb in regionalen Sub-GHz-Bändern ausgelegt ist und sich somit ideal für kleine vernetzte Geräte eignet, die weltweit eine konstante Leistung benötigen.
Die flexible Bauform erleichtert die Integration in platzbeschränkte Gehäuse, und die Klebemontage ermöglicht eine schnelle Platzierung innerhalb eines Geräts. Für beste Ergebnisse sollte die Antenne so weit wie möglich von Metallkomponenten entfernt montiert werden.
Typische Anwendungsfälle
- Fernüberwachung
- Mesh-Netzwerke
- Sicherheit
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,13 mm Koaxial
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Standort: Intern
LPWAN- & IoT-Kommunikation: LoRa
Montage: Klebemontage
Typ: Einzel
Abmessungen: 62,2 mm * 20 mm * 1,6 mm
Gewicht: 2 g
ISM/LoRa
Frequenz: 860-928 MHz
Frequenzbänder: 863-870 MHz, 902-928 MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 1,5
Max. Eingangsleistung: 10 W
Effizienz (%): 49,7 (863-870), 59,2 (902-928)
Durchschnittlicher Gewinn (dB): -3,04 (863-870), -2,28 (902-928)
Spitzen-Gewinn (dBi): -0,90 (863-870), -0,06 (902-928)
Anschlusstyp: IPEX MHFI U.FL kompatibel
Kabellänge: 10 cm
Kabeltyp: 1,13 mm Koaxial
