Beschreibung

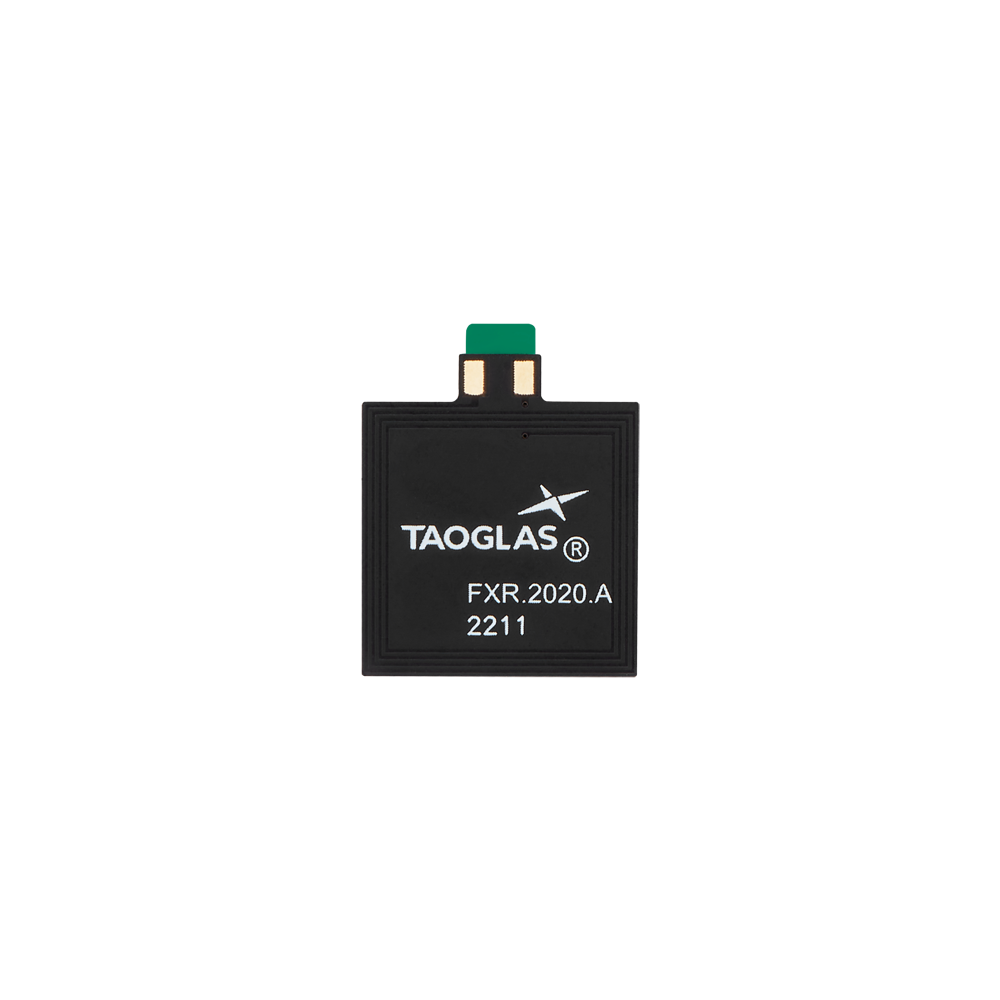

Diese flexible NFC-Antenne ist für einen zuverlässigen bidirektionalen Lese-/Schreibbetrieb bei 13,56 MHz in kompakten Geräten konzipiert. Der Ferrit-Flussleiter hilft, die Antenne von nahegelegenen Batterien und Elektronik zu isolieren, was eine konsistentere Leistung bei der Integration in platzbeschränkte Produktgehäuse unterstützt.
Die peel-and-stick Klebemontage ermöglicht eine schnelle Platzierung innerhalb eines Kunststoffgehäuses, während vergoldete Kontaktpads eine unkomplizierte elektrische Konnektivität zum Host-Gerät mittels Pogo-Pins oder Federklemmen-Kontakten unterstützen.
Typische Anwendungen
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräte-Tracking- und ID-Systeme
- Zugangskontrolle
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Position: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Abmessungen: 20*20*0,355 mm
Dicke: 0,27 mm
Gewicht: 1 g
RoHS-konform: Ja
NFC
Frequenz: 13,56 MHz
Impedanz: 50 Ω
Mechanischer Stil: Flex PCB mit Ferrit
Abschlussart: SMD/SMT
Steckertyp: Kontaktpads (kein Kabel)
Kabellänge: Keine
Klebstoff: 3M467 oder 3M9460
La: 0,94 µH
Rs: 2,2 Ohm
Q-Faktor: 36,4
Eigenresonanzfrequenz: 160 MHz
Rp: 5,34 kOhm
