Beschreibung

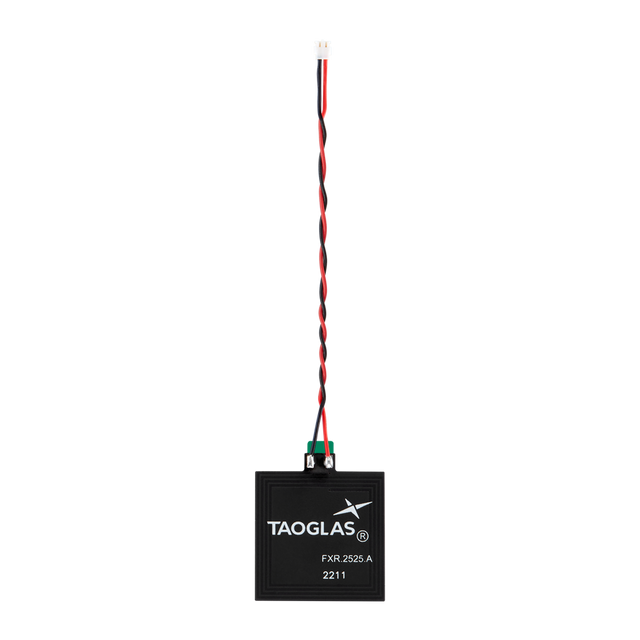

Diese flexible, eingebettete NFC-Antenne ist für eine leistungsstarke bidirektionale Lese-/Schreibfunktion bei 13,56 MHz in kompakten Geräteumgebungen konzipiert. Ein Ferrit-Flussleiter hilft, die Antenne von Batterien und nahegelegener Elektronik zu isolieren, während die Klebemontage-Rückseite eine schnelle interne Platzierung innerhalb von Kunststoffgehäusen unterstützt.
- Flexibles, flaches eingebettetes Formfaktor für platzbeschränkte Geräte
- Ferrit-Flussleiter für verbesserte Isolation bei Montage in der Nähe von Batterien oder Elektronik
- Klebemontage-Rückseite für schnelle interne Installation
- Typische Abfrageentfernung: 40 mm
Typische NFC-Anwendungen umfassen:
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräteverfolgung und ID-Systeme
- Luftfrachtverfolgung
- Zugangskontrolle
- Elektronische Schlüssel
Anschluss & Kabel
- Anschlusstyp: ACH-F
- Kabellänge: 7,5 cm
- Kabeltyp: Twisted Pair 28AWG
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Flex PCB
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Impedanz: 50Ω
Polarisation: Linear
Abmessungen: 25*25*0,355 mm
Dicke: 0,27 mm
Gewicht: 1 g
RoHS-konform: Ja
Klebstoff: 3M467 oder 3M9460
NFC
Frequenz: 13,56 MHz
La: 1,11 µH
Rs: 2,06 Ohm
Q-Faktor: 45,9
Eigenresonanzfrequenz: 75,5 MHz
Rp: 4,4 kOhm
Anschlusstyp: ACH(F)
Kabellänge: 7,5 cm
Kabeltyp: Twisted Pair 28AWG - PVC
