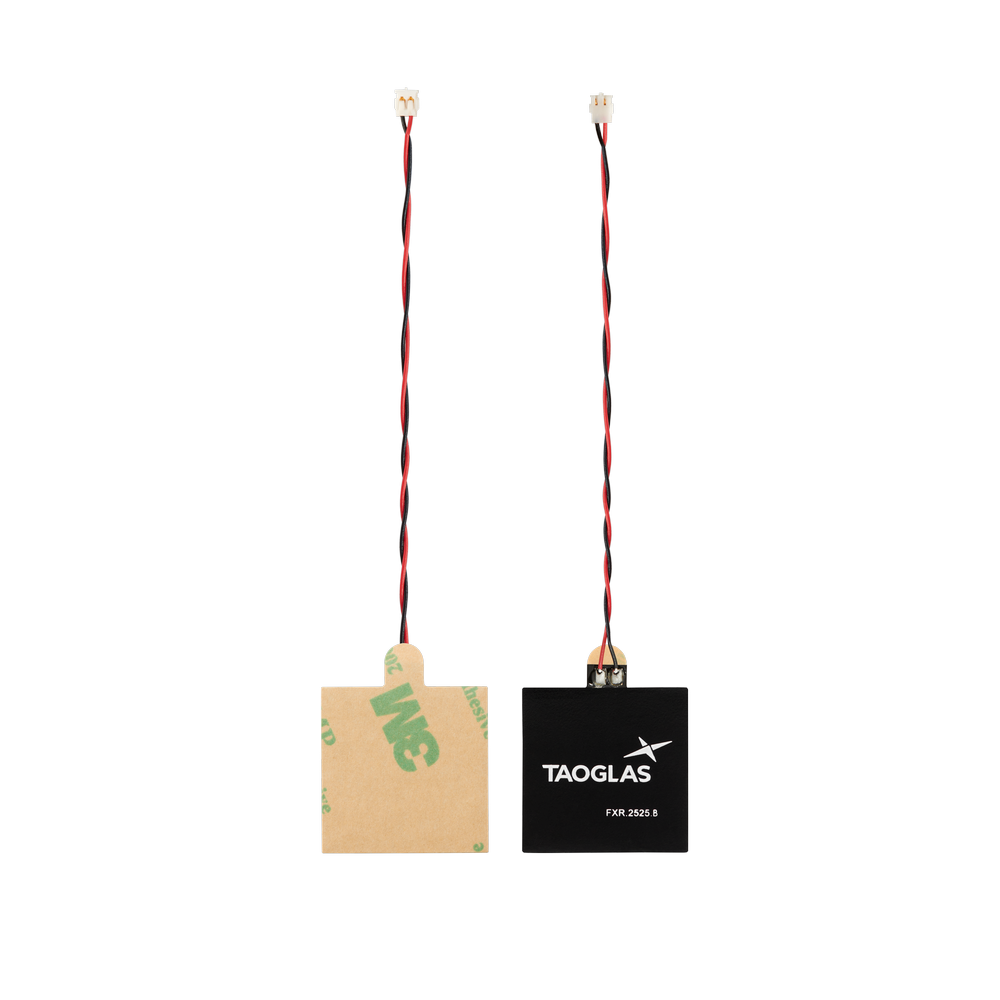

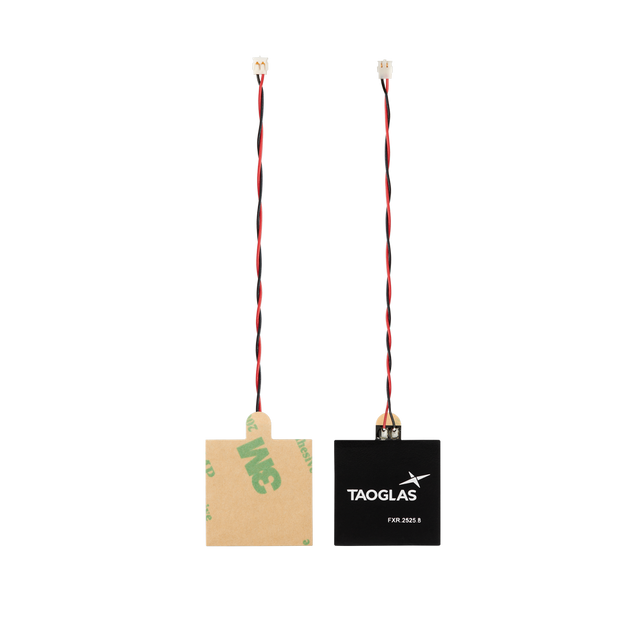

FXR.2525.52.0075X.B.DG Antenne NFC 13,56 MHz flexibles Klebe-ACH-F 7,5 cm für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme

Diese flexible NFC-Antenne ist für kompakte eingebettete Geräte konzipiert, die eine zuverlässige Nahfeldkommunikation bei 13,56 MHz benötigen. Ihre flache Bauweise und die umgekehrte Ferritschicht verbessern die Abschirmung gegenüber benachbarten Komponenten und sorgen für eine gleichmäßigere Leistung, wenn sie in Kunststoffgehäusen oder in der Nähe von internen Batterien integriert wird. Die Klebemontage auf der Rückseite ermöglicht eine schnelle Platzierung während der Geräteassemblierung.

• Für eingebettetes NFC entwickelt: Ideal für platzbeschränkte Produktdesigns
• Umgekehrte Ferritschicht: Hilft, Entstimmung und Verluste durch nahe leitfähige Materialien zu reduzieren
• Klebemontage: Vereinfacht die Integration innerhalb von Gehäusen und auf internen Komponenten

Typische Anwendungen umfassen: Mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme, Zugangskontrolle.

Stecker & Kabel

• Steckertyp: ACH(F)
• Kabellänge: 7,5 cm
• Kabeltyp: Twisted Pair 28AWG - PVC

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Ort: Intern
Montage: Klebemontage
Typ: Einzel

NFC

Frequenz: 13,56 MHz
Impedanz: 50Ω
Polarisation: Linear
La: 1,13 µH
Rs: 2 Ohm
Q-Faktor: 47,41
Eigenresonanzfrequenz: 458 MHz
Rp: 52,02 kOhm
Abmessungen: 25*25*0,355 mm
Klebstoff: 3M467 oder 3M9460
Gewicht: 9,2 g
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
Lagerungstemperatur: -40°C bis 85°C
RoHS-konform: Ja
Steckertyp: ACH(F)
Kabellänge: 7,5 cm
Kabeltyp: Twisted Pair 28AWG - PVC
