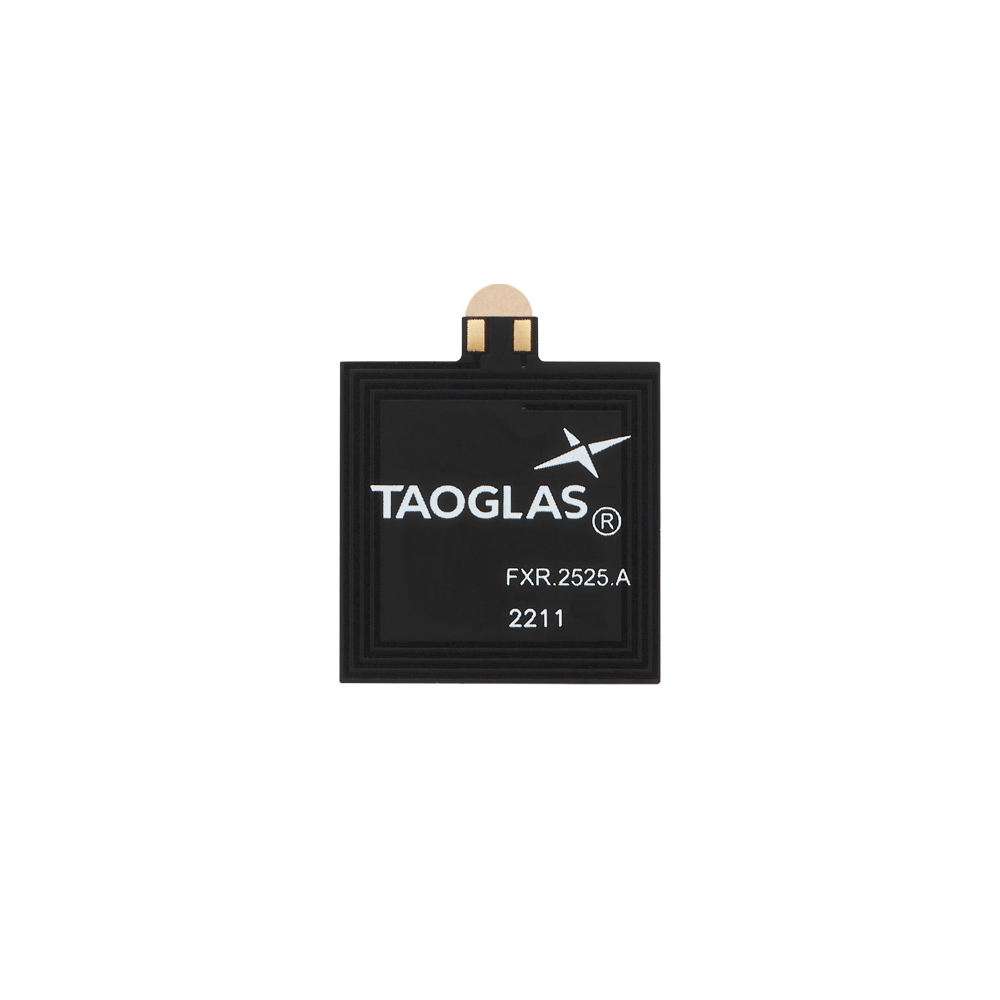

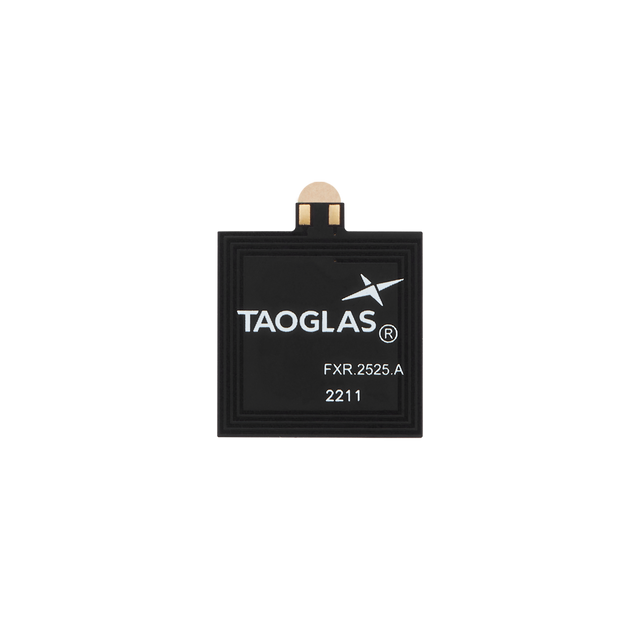

FXR.2525.A Antenne NFC 13,56MHz flexibles PCB selbstklebend für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Zugangskontrolle

FXR.2525.A ist eine kompakte, flexible Nahfeldkommunikations-(NFC)-Antenne, die für den bidirektionalen Lese-/Schreibbetrieb bei 13,56 MHz ausgelegt ist. Ihre flache, flexible Bauweise und die Klebemontage machen sie ideal für die Integration innerhalb eines Kunststoffgehäuses oder auf einer internen Batterie.

• Flexible, flache eingebettete NFC-Antenne für platzbeschränkte Produktdesigns
• Format mit Klebemontage für schnelle interne Platzierung während der Montage
• Für flexible Integration konzipiert (z. B. innerhalb von Gehäusen oder auf internen Komponenten)

Typische Anwendungen

• Mobile Geräte
• Wearable Smart Devices
• Zahlungsterminals
• Geräteverfolgungs- und ID-Systeme
• Zugangskontrolle

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Ort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Mechanischer Stil: Flex PCB
Anschlussart: SMD/SMT
Antennenmaße: 25*25 mm
Dicke: 0,14 mm
Gewicht: 1 g
RoHS-konform: Ja

NFC

Frequenz: 13,56 MHz
Impedanz: 50Ω
La: 0,73 µH
Rs: 1,26 Ohm
Q-Faktor: 49,4
Eigenresonanzfrequenz: 165,1 MHz
Rp: 11,24 kOhm
Schnittstelle: Kontaktpads (kein Kabel)
Kabellänge: Keine
Klebstoff: 3M467 oder 3M9460
