Beschreibung

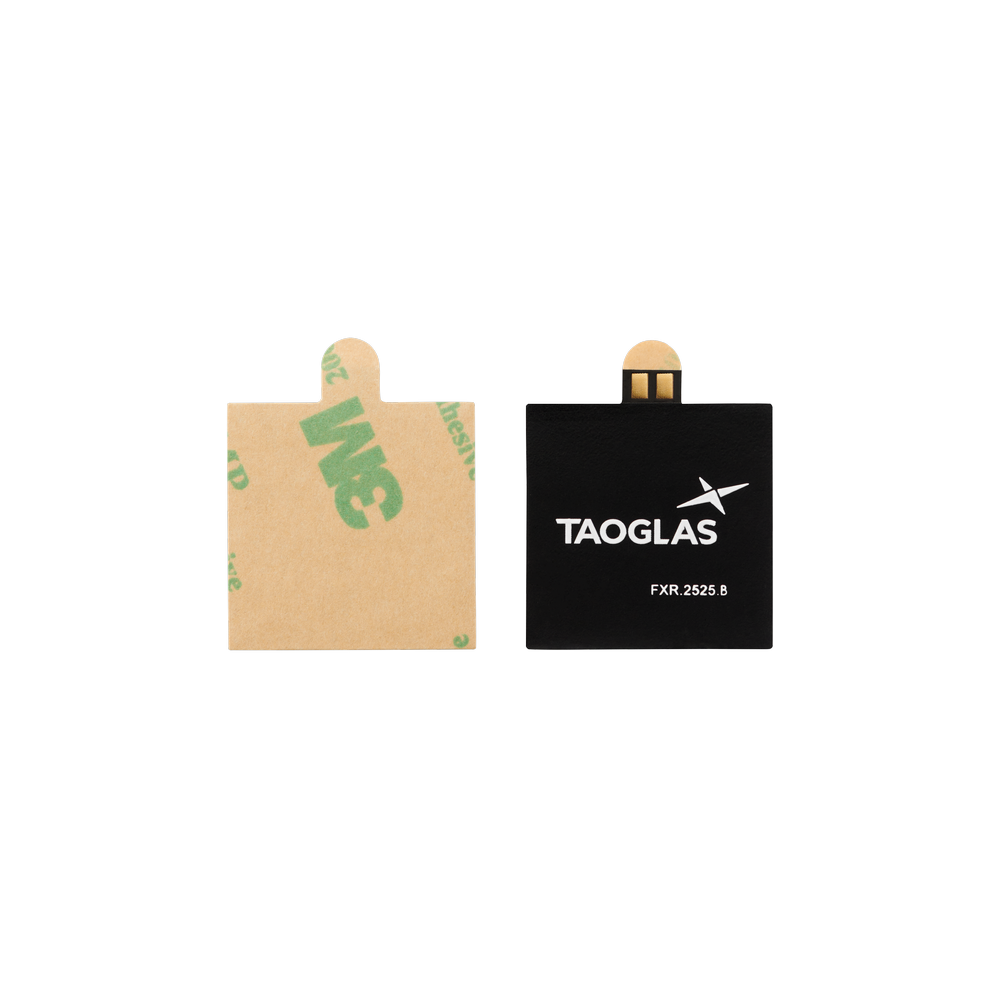

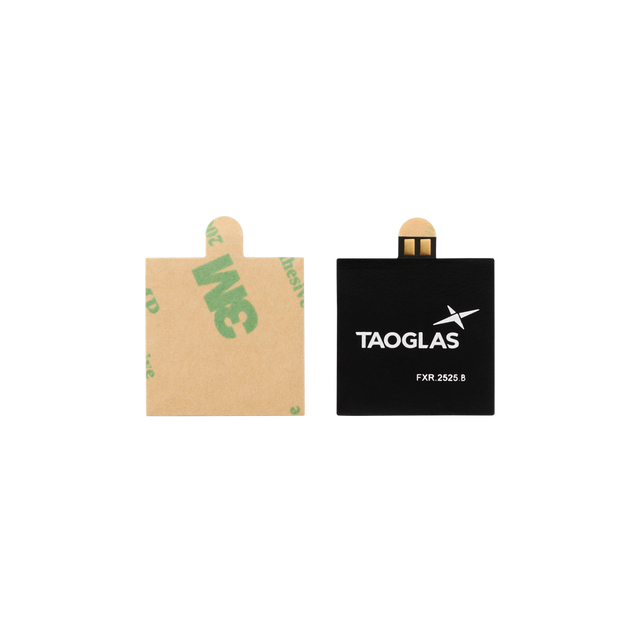

Diese flexible NFC-Antenne ist für kompakte eingebettete Geräte ausgelegt, die bei 13,56 MHz arbeiten. Sie verfügt über eine nach oben gerichtete umgekehrte Ferrit-Flussleiter-Schicht, die hilft, die Antenne von nahegelegenen Komponenten wie internen Batterien zu isolieren, sowie eine Klebemontage-Rückseite für eine schnelle Integration in Kunststoffgehäuse.
Für beste Leistung vermeiden Sie es, die Antenne direkt auf leitfähigen Oberflächen ohne Ferritschicht zu platzieren, da dies die Effizienz verringern und Kommunikationsprobleme verursachen kann.
Typische Anwendungen
- Mobile Geräte
- Tragbare Smart Devices
- Zahlungsterminals
- Geräteverfolgungs- und ID-Systeme
- Zugangskontrolle
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
NFC
Frequenz: 13,56 MHz
Impedanz (Ohm): 50
La: 1,05 µH
Rs: 2,09 Ohm
Q-Faktor: 42,47
Eigenresonanzfrequenz: 476 MHz
Rp: 83,19 kOhm
Abmessungen: 25*25*0,355 mm
Dicke: 0,355 mm
Mechanischer Stil: Flex PCB mit Ferrit
Klebstoff: 3M467 oder 3M9460
Anschlusstyp: Kontaktpads (kein Kabel)
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
RoHS-konform: Ja
