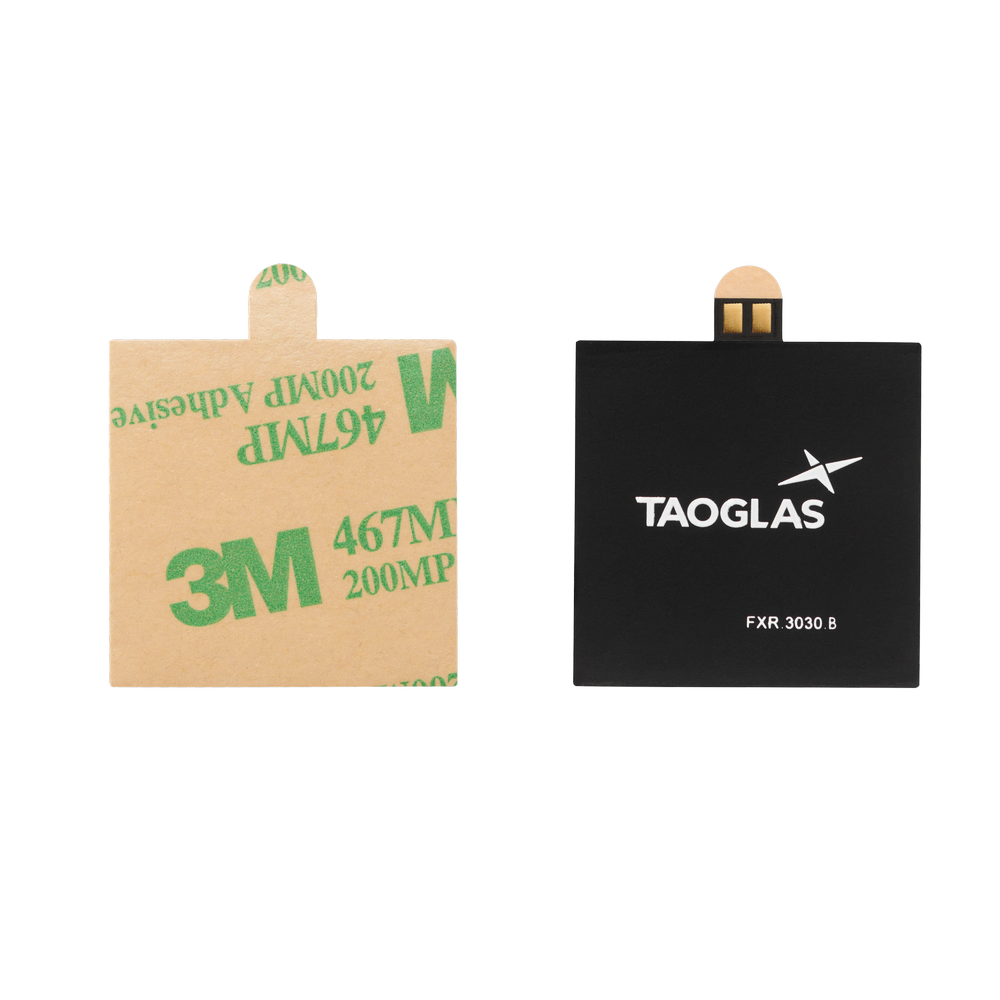

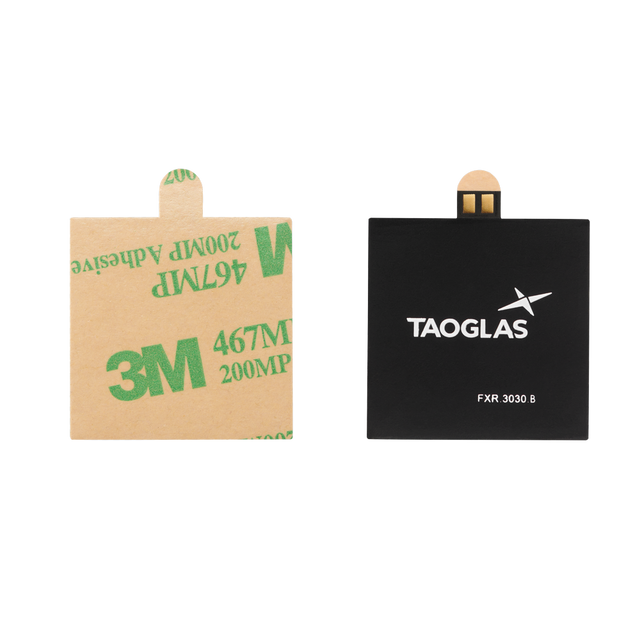

FXR.3030.B.DG Antenne NFC 13,56 MHz flexibles Klebe-Kontaktpads für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme

Flexible NFC-Antenne, entwickelt für die kompakte Integration in eingebettete Geräte bei 13,56 MHz. Die flache Flex-Konstruktion mit einer umgekehrten Ferritschicht hilft, Leistungsverluste zu reduzieren, wenn sie in der Nähe von Batterien oder anderen leitfähigen Komponenten platziert wird, während die Klebemontage eine schnelle Platzierung innerhalb von Gehäusen ermöglicht.

• Optimiert für den eingebetteten NFC-Einsatz: ideal für platzbeschränkte Produktdesigns
• Umgekehrte Ferritschicht: sorgt für Isolation von nahegelegenen Komponenten (z. B. Batterien)
• Klebemontage: Abzieh- und Klebeinstallation für schnellere Montage
• Anwendungsfälle: kontaktlose Systeme, Zugangskontrolle und Geräteidentifikation/-verfolgung

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Position: Intern
Montage: Klebemontage, SMD/SMT-Montage
Typ: Einzel
Frequenz: 13,56 MHz
Impedanz: 50Ω
Mechanischer Stil: Flex-PCB mit Ferrit
Abmessungen: 30*30*0,355 mm
Gewicht: 9,4 g
Kleber: 3M467 oder 3M9460
RoHS-konform: Ja

NFC

Frequenz: 13,56 MHz
La: 1,08 µH
Rs: 1,90 Ohm
Q-Faktor: 47,96
Eigenresonanzfrequenz: 430 MHz
Rp: 81,22 kOhm
Anschlusstyp: Kontaktpads (kein Kabel)
