Beschreibung

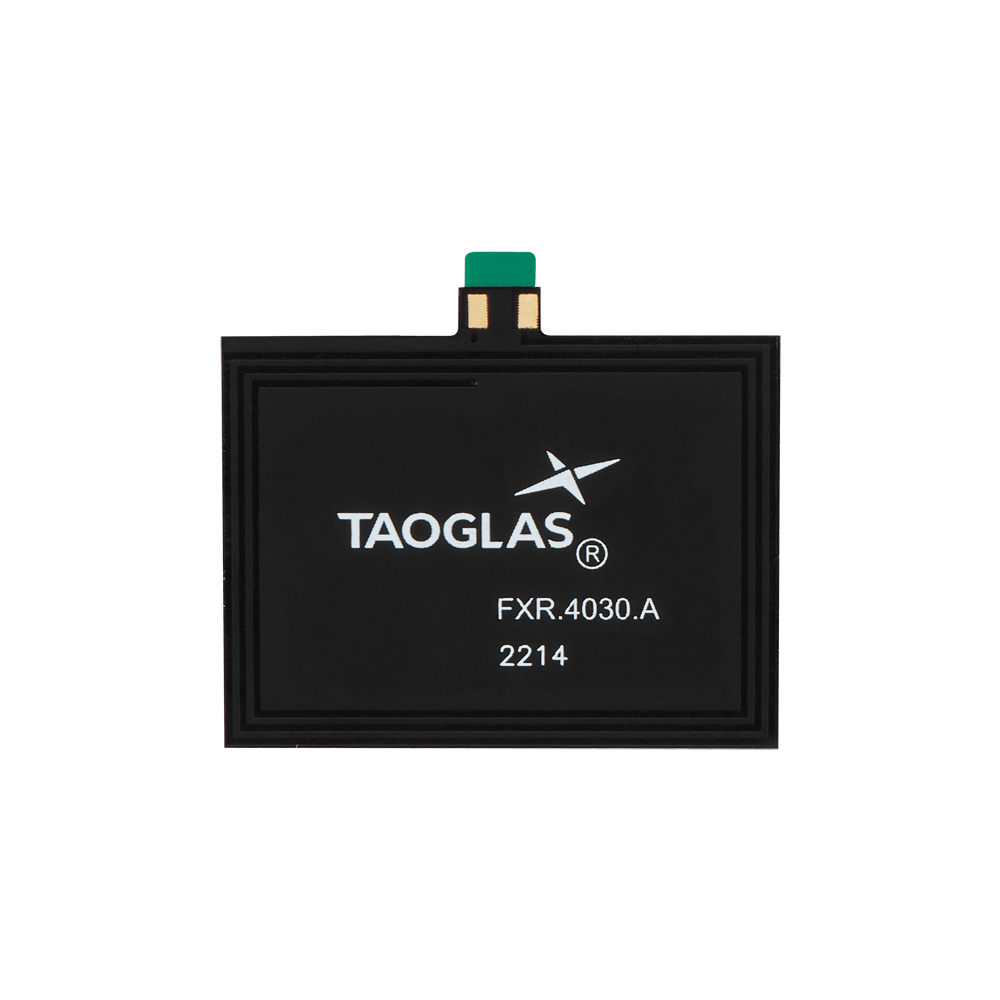

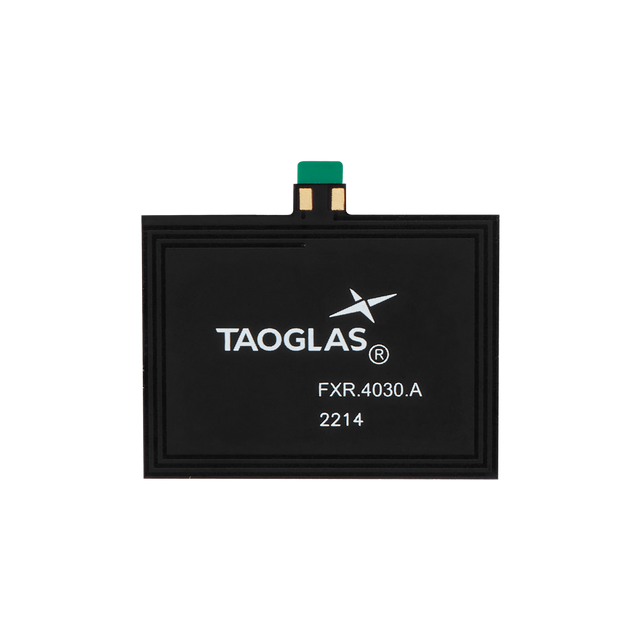

Die FXR.4030.A.DG ist eine kompakte, flexible NFC (Near Field Communications) Antenne, die für den bidirektionalen Lese-/Schreibbetrieb bei 13,56 MHz ausgelegt ist. Sie verfügt über einen Ferrit-Flussleiter und eine Klebemontage-Rückseite, um eine einfache Integration in Kunststoffgehäuse von Geräten zu ermöglichen und die Antenne von nahegelegenen Batterien oder elektronischen Komponenten zu isolieren.
Dieses Embedded-Flex-Format eignet sich besonders für platzbeschränkte Produkte, die eine zuverlässige Nahbereichs-NFC-Kommunikation benötigen.
Typische Anwendungen
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräteverfolgung und ID-Systeme
- Zugangskontrolle
Veredelte Kontaktpads unterstützen eine einfache elektrische Integration mittels gängiger Leiterplattenbefestigungsmethoden (z. B. Pogo-Pins oder Federklemmen wie CC.001).
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Position: Intern
Befestigung: Klebemontage, SMD/SMT-Montage
Nahbereichs-Funkstandards: NFC
Typ: Einzel
Abmessungen: 40*30*0,355 mm
Dicke: 0,27 mm
Gewicht: 1 g
RoHS-konform: Ja
NFC
Frequenz: 13,56 MHz
Impedanz: 50 Ω
Mechanischer Stil: Flex-Leiterplatte mit Ferrit
Anschlussart: SMD/SMT
Steckertyp: Kontaktpads (kein Kabel)
Klebstoff: 3M467 oder 3M9460
