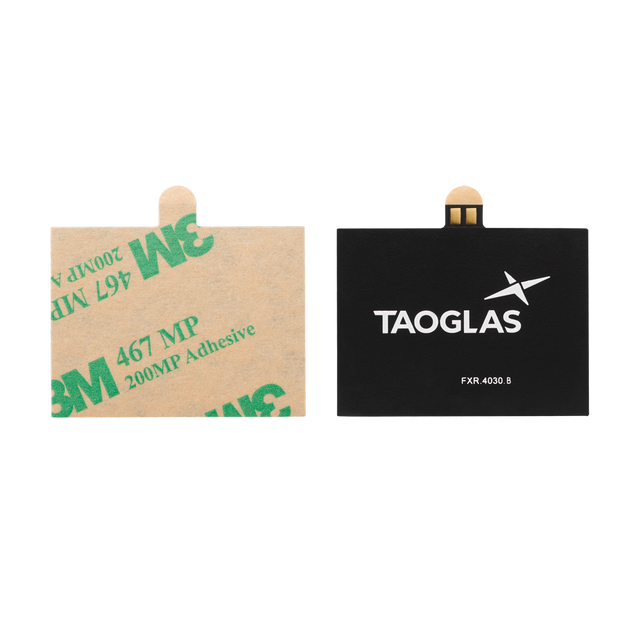

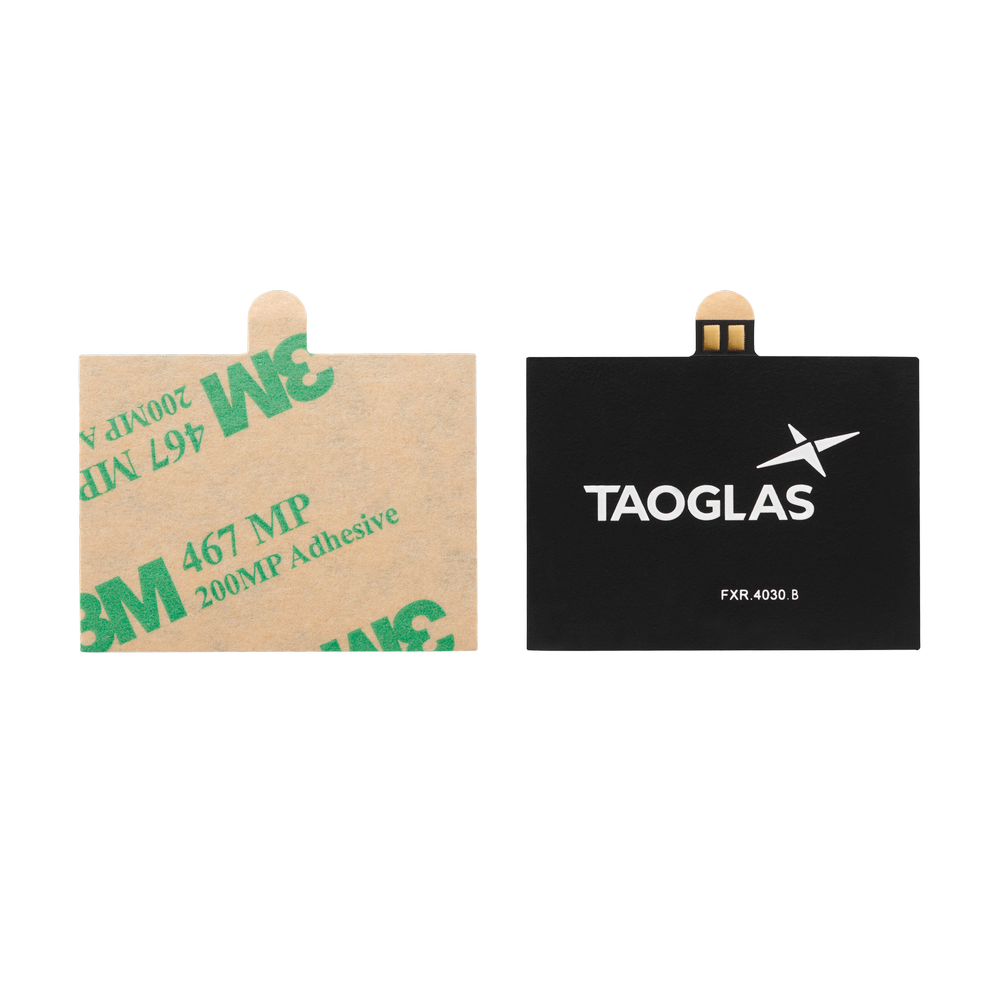

FXR.4030.B.DG Antenne Eingebettetes NFC flexibles Klebeantenne für mobile Geräte, Wearable Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme

Diese flexible, flache eingebaute NFC-Antenne ist für zuverlässige 13,56 MHz Nahfeldkommunikation in kompakten Geräten konzipiert. Sie verfügt über eine umgekehrte Ferritschicht (Ferritflussleiter), die die Leistung und Isolierung verbessert, wenn sie in der Nähe von Batterien oder anderen elektronischen Bauteilen installiert wird, sowie über eine Klebemontage-Rückseite für eine schnelle Integration in Gerätegehäuse.

• 13,56 MHz NFC-Betrieb für kontaktlose Kurzstreckenkommunikation
• Umgekehrte Ferritschicht für stabilere Leistung in anspruchsvollen Geräteumgebungen
• Flexibles, flaches Format, geeignet für platzbeschränkte Produktdesigns
• Klebemontage-Rückseite für schnelle interne Platzierung

Typische Anwendungsfälle: mobile Geräte, tragbare Smart Devices, Zahlungsterminals, Geräteverfolgung und ID-Systeme sowie Zugangskontrolle.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Position: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Abmessungen: 40*30*0,355 mm
Gewicht: 11,2 g
Feuchtigkeit: Nicht kondensierend 65°C 95 % RH
RoHS-konform: Ja

NFC

Frequenz: 13,56 MHz
Impedanz: 50 Ω
Mechanischer Stil: Flex PCB mit Ferrit
Klebstoff: 3M467 oder 3M9460
La: 1,02 µH
Rs: 1,87 Ohm
Q-Faktor: 45,89
Eigenresonanzfrequenz: 419 MHz
Rp: 57,01 kΩ
Anschlusstyp: Kontaktpads
Kabellänge: Keine
