Beschreibung

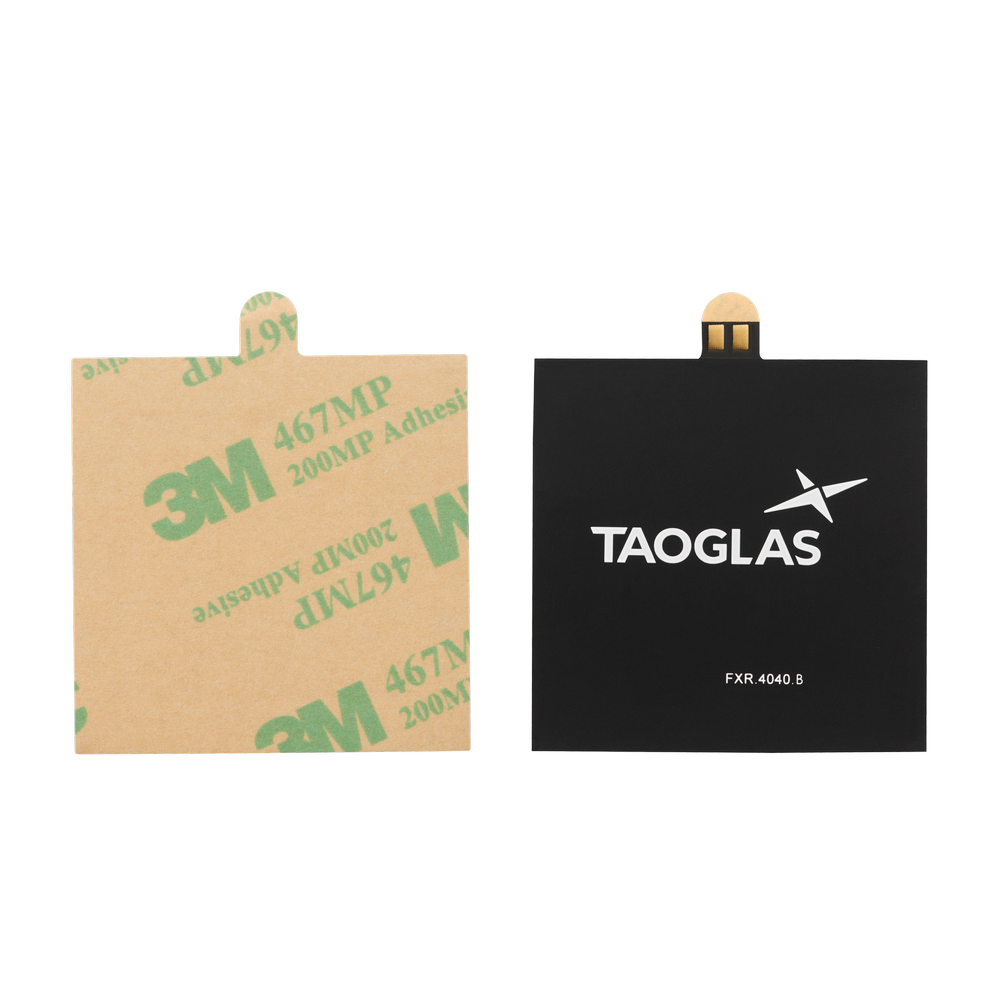

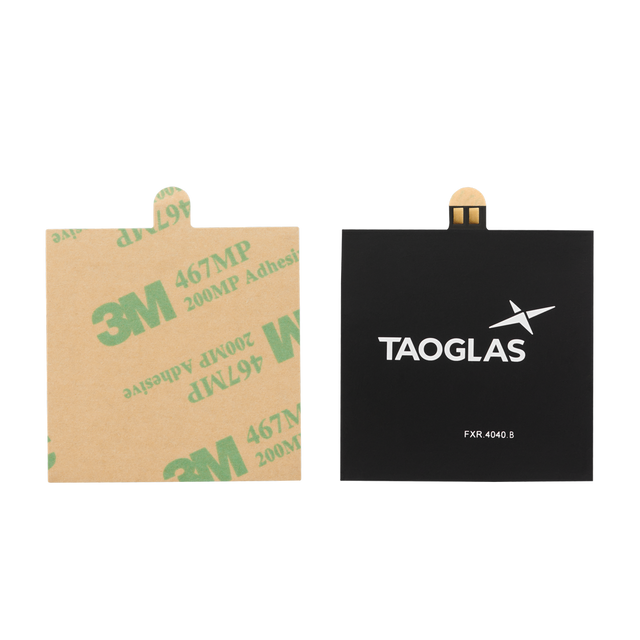

Diese flexible, flache NFC-Antenne ist für die Integration in kompakte Geräte konzipiert, bei denen eine zuverlässige Nahfeldkommunikation mit 13,56 MHz erforderlich ist. Die rückseitige Ferritschicht hilft, die Antenne von nahegelegenen leitfähigen Komponenten (wie Batterien) zu isolieren und unterstützt eine konsistentere Kommunikationsleistung bei anspruchsvollen internen Einbauten.
- Flexibler eingebetteter Formfaktor: ideal für enge mechanische Räume innerhalb von Gerätegehäusen
- Rückseitige Ferritschicht: hilft, Entstimmung und Leistungsverlust in der Nähe von Batterien oder Elektronik zu reduzieren
- Klebemontage: ermöglicht eine schnelle Peel-and-Stick-Integration während der Montage
- Optimiert für NFC/RFID-Einsatz: geeignet für Kurzstreckeninteraktion bei 13,56 MHz
Typische Anwendungen umfassen:
- Mobile Geräte
- Wearable Smart Devices
- Zahlungsterminals
- Geräte-Tracking und ID-Systeme
- Zugangskontrolle
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: Nicht kondensierend 65°C 95% RH
Standort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: NFC
Typ: Einzel
Mechanischer Stil: Flex PCB mit Ferrit
Anschlussart: SMD/SMT
Klebstoff: 3M467 oder 3M9460
Abmessungen: 40*40*0,355 mm
Gewicht: 15,2 g
RoHS-konform: Ja
NFC
Frequenz: 13,56 MHz
Impedanz: 50 Ω
La: 1,01 µH
Rs: 1,67 Ohm
Q-Faktor: 50,92
Eigenresonanzfrequenz: 404 MHz
Rp: 68,16 kΩ
Steckertyp: Kontaktpads (kein Kabel)
Kabellänge: Keine
