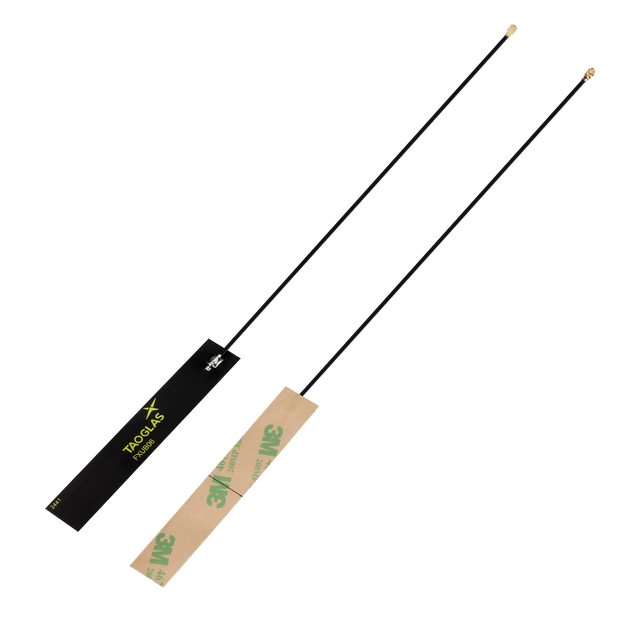

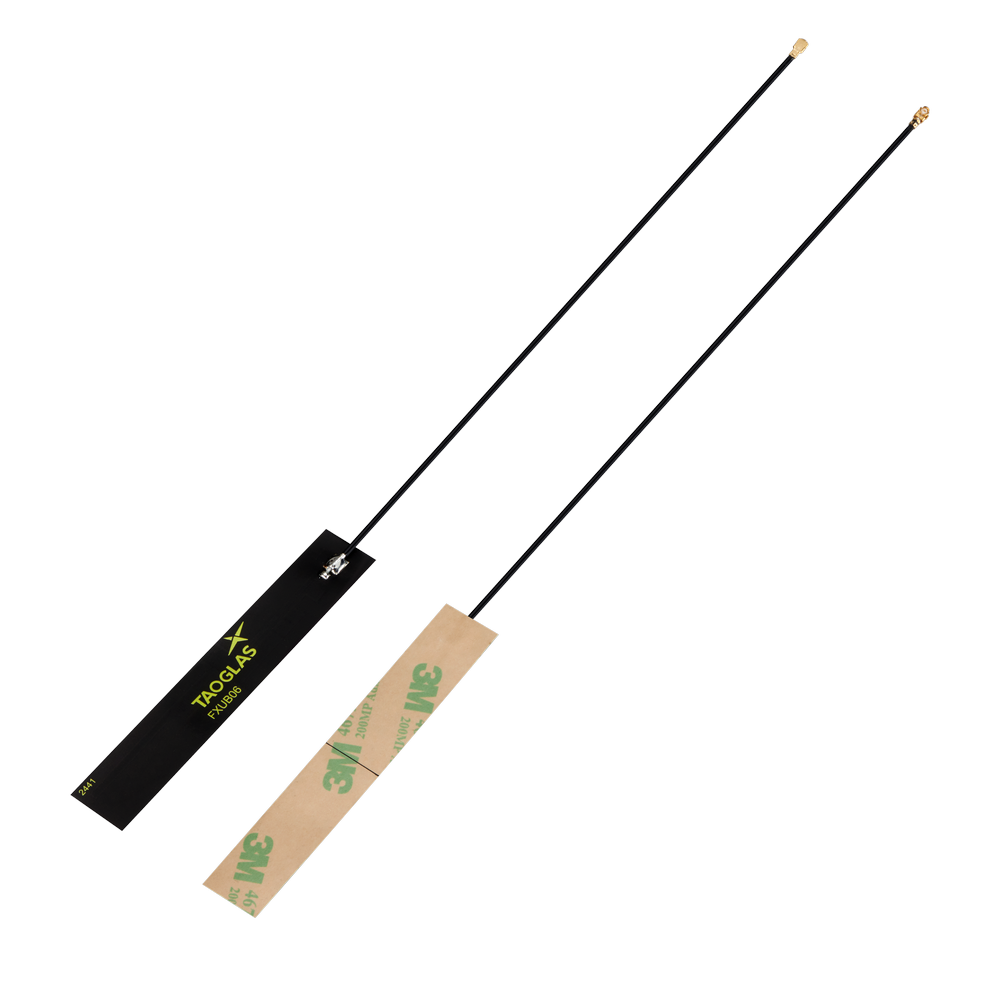

FXUB06.07.0180AQ Antenne Router Breitband 5G, 4G/LTE, W-lan 6E/7, ISM, Cat-M, NB-IoT flexibles PCB selbstklebend Maximus I-PEX MHF1 18cm 1,37 für Gateways, Router, private LTE-Netzwerke, In-Building-Konnektivität und Sicherheitssysteme

Diese ultradünne Flex-PCB-Antenne ist für kompakte Geräte konzipiert, die eine breitbandige Mobilfunkabdeckung mit zusätzlicher Unterstützung für Kurzstreckenfunk benötigen. Ihr flexibles Formfaktor und die Klebemontage erleichtern die Integration, wenn der Platz begrenzt ist und eine robuste, mehrbandige Leistung erforderlich ist.

Typische Anwendungsfälle umfassen:

• Gateways
• Router
• Private LTE-Netzwerke
• Gebäudeinterne Konnektivitäts- und Sicherheitssysteme
• Verkaufskioske und digitale Einzelhandelsbeschilderung
• Vernetzte Industrie und intelligente Zähler
• Handheld-Geräte und Tablets
• Mobile drahtlose Kamerasysteme

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF1 (U.FL kompatibel)
• Kabellänge: 18 cm
• Kabeltyp: 1,37 Mikrokabel

Installation / Umwelt

Die Antenne wird mit einem flexiblen Gehäuse geliefert, das bahnbrechend hohe Effizienzen auf allen Bändern bietet, unabhängig von der Massebene ist, mit Kabel und Anschluss für einfache Installation. Mit nur 90,4 × 15 × 0,24 mm ist die Antenne kompakt und ultradünn. Sie wird durch einen einfachen „Abziehen und Aufkleben“-Prozess in ein Gerät integriert und haftet sicher auf nichtmetallischen Oberflächen dank starkem 3M-Kleber. Sie ist auch die ideale Antenne für Geräte, die nachträglich mit drahtloser Funktionalität ausgestattet werden, da sie nicht-mobilfunkbezogene Anwendungen wie 868, 915 MHz oder Zigbee abdeckt. Ihre von Natur aus breite Bandbreite ist weniger anfällig für Verstimmung als herkömmliche kleine, aber schmalbandige Legacy-Antennen. Sie ist eine ideale Wahl für jeden Gerätehersteller, der die Herstellungskosten über die Lebensdauer eines Produkts niedrig halten möchte, da dieselbe Antenne verwendet werden kann, wenn das Funkmodul auf ein anderes Frequenzband aufgerüstet wird.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Klebemontage
Kurzstreckenfunk-Standards: W-lan, ZigBee, ISM
Typ: Einzel
Abmessungen: 90 x 15 x 0,2 mm
Gewicht: 2 g

Breitband Mobilfunk / W-lan / ISM

Frequenz: 617-8000 MHz
Standards: 5GNR/4G/3G/2G, NB-IoT, Cat-M, W-lan, ISM, ZigBee
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 10 W
VSWR: <2:1
Gewinn (max.): 8,13 dBi
Anschlusstyp: I-PEX MHF1
Kabellänge: 18 cm
Kabeltyp: 1,37

Datenblatt PDF herunterladen
