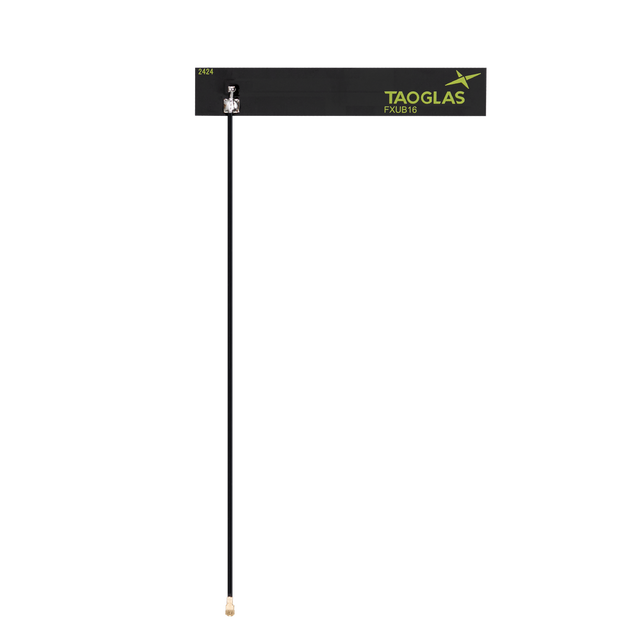

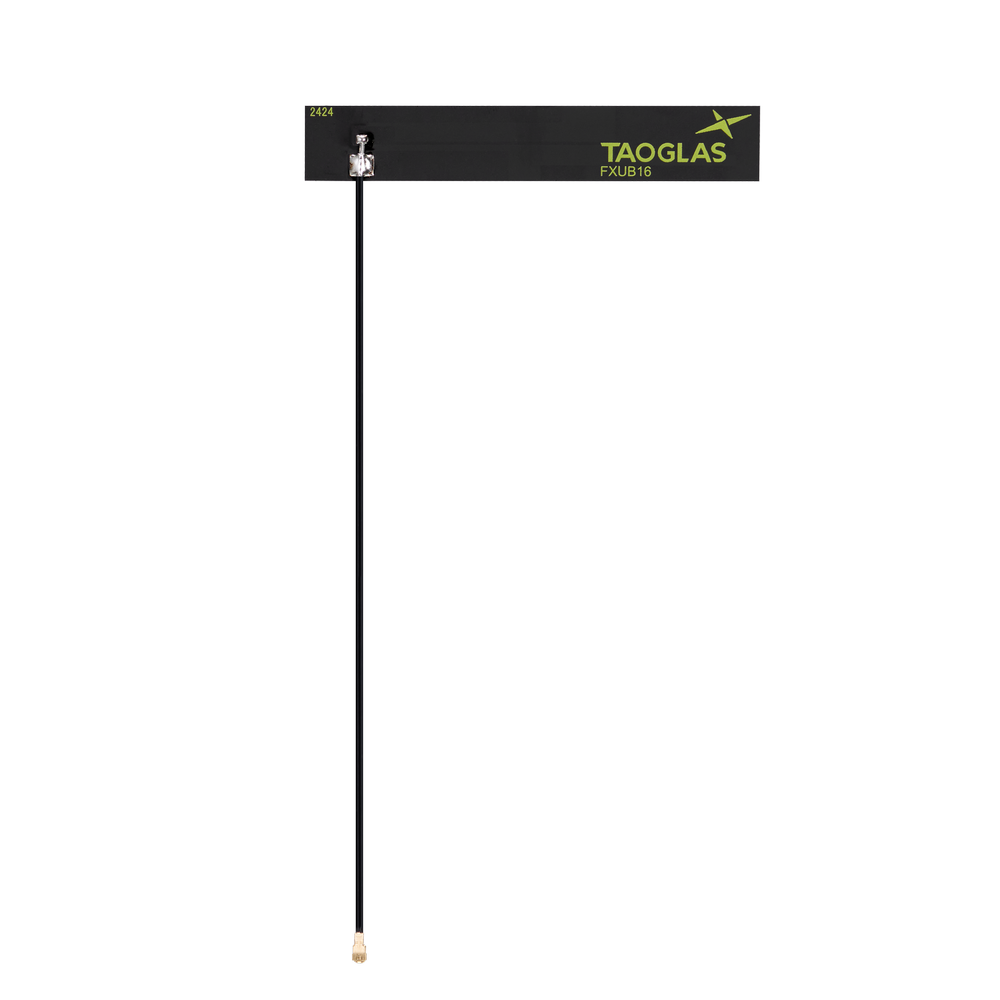

FXUB16.07.0150AQ Antenne Router Breitband 5G, 4G/LTE, Cat-M, NB-IoT, W-lan, ISM flexibles PCB Maximus I-PEX MHF1 15cm für Gateways, Router, private LTE-Netzwerke, In-Building-Konnektivität und Sicherheitssysteme

Maximus Serie ultra-kompakte Breitband-Flex-PCB-Antenne, entwickelt, um platzbeschränkten Geräten eine zuverlässige globale Mobilfunkverbindung mit Unterstützung für moderne 5G/4G-Netzwerke und Fallback-Kompatibilität zu ermöglichen. Ihre breite Betriebsabdeckung unterstützt auch gängige IoT- und Kurzstreckenbänder, die in vernetzten Geräten verwendet werden.

Die flexible, flache Bauform ist für eine einfache Integration ausgelegt und wird mit einem einfachen Abzieh- und Klebeverfahren auf nichtmetallischen Oberflächen mit starkem Klebstoff befestigt. Die breite Bandbreite hilft, die Empfindlichkeit gegenüber Verstimmungen im Vergleich zu herkömmlichen Schmalbandantennen zu reduzieren und kann helfen, Designs zukunftssicher zu machen, wenn sich Funkmodule im Laufe der Produktlebensdauer ändern.

Typische Anwendungsfälle umfassen:

• Gateways, Router und private LTE-Netzwerke
• Gebäudeinterne Konnektivitäts- und Sicherheitssysteme
• Verkaufskioske und digitale Einzelhandelsbeschilderung
• Vernetzte Industrie und intelligente Zähler
• Handheld-Geräte und Tablets
• Mobile drahtlose Kamerasysteme

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF1
• Kabellänge: 15 cm
• Kabeltyp: 1,37 Koaxial

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Klebemontage
Kurzstrecken-Drahtlosstandards: W-lan, ZigBee, ISM
Typ: Einzel
Frequenz: 617 MHz - 5925 MHz
Impedanz: 50 Ω
VSWR: 2,5
Gewinn (max.): 6,32
Mechanischer Stil: Flex PCB
Abmessungen: 90 x 15 x 0,24 mm
Gewicht: 2 g
Anschlusstyp: IPEX MHF1
Kabellänge: 15 cm
Kabeltyp: 1,37 Koax

Datenblatt PDF herunterladen
