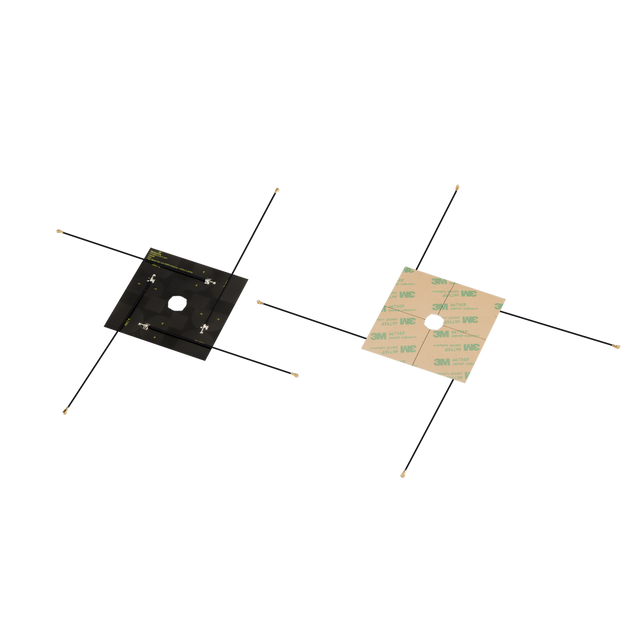

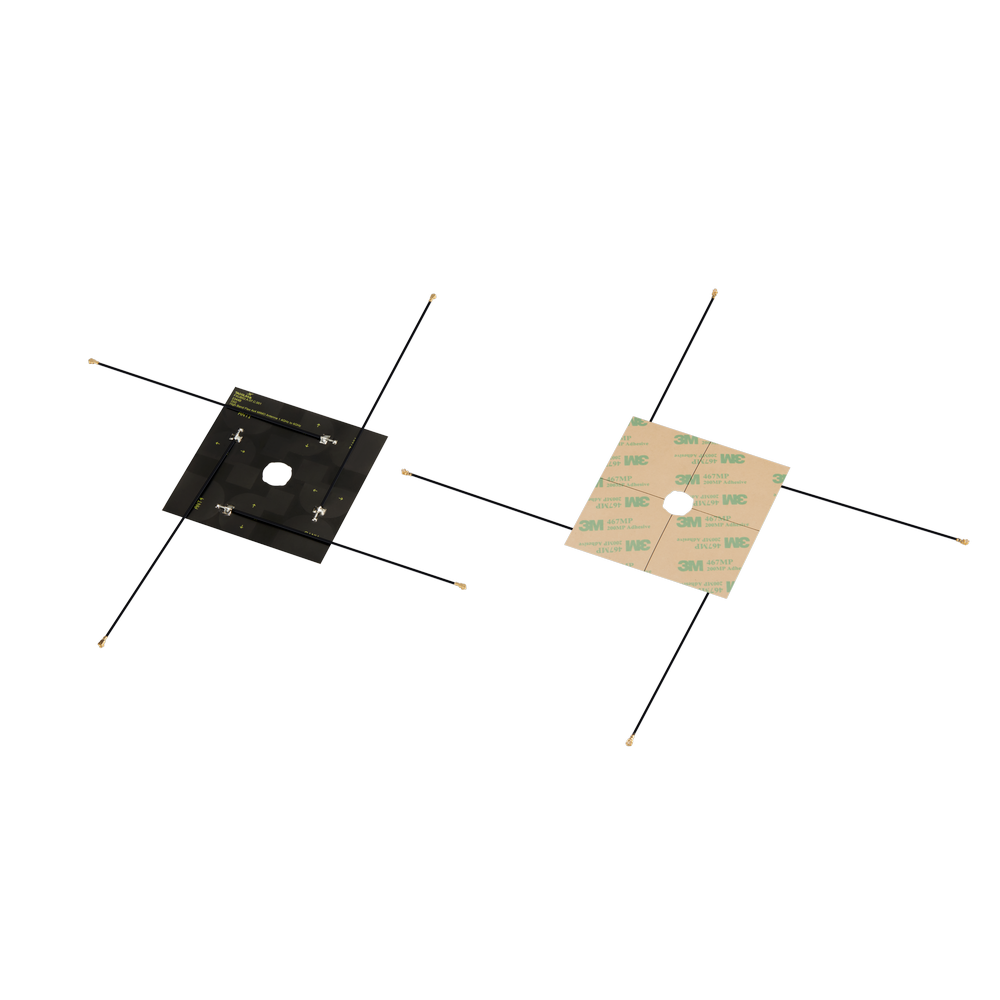

FXUB52.A.07.C.001 Antenne Low-Profile 4x4 MIMO 5G, W-lan 6E/7, ISM, GNSS flexibles PCB selbstklebend für Gesundheits- und Medizinprodukte, industrielle IoT-Anwendungen, Smart Home und Elektronik, Smart City Asset- und Sensorüberwachung

Diese flexible Breitbandantenne bietet 4x4 MIMO-Abdeckung über Hochband-Mobilfunkfrequenzen und unterstützt gleichzeitig W-lan- und ISM-Betrieb in einem dünnen, platzsparenden Format für Embedded-Gerätedesigns.

• Breitbandabdeckung: Unterstützt Hochband-Mobilfunkbetrieb über ein breites Spektrum für Multi-Region-Designs.
• 4x4 MIMO-Fähigkeit: Entwickelt für Geräte, die Multi-Antennen-Diversität/MIMO-Leistung benötigen.
• Flexible Klebemontage-Integration: Ermöglicht schnelle Montage auf nichtmetallischen Oberflächen, ideal für kompakte Gehäuse.
• Unabhängiges Ground-Plane-Design: Hilft, starke Leistung bei unterschiedlichen Geräteanordnungen zu erhalten.

Typische Anwendungsfälle umfassen IoT-Geräte, Smart-City-Sensoren, industrielle Überwachungsgeräte, Smart-Home-Produkte, Gesundheitsgeräte sowie vernetzte Fahrzeug- und Flottenlösungen.

Konnektivitäten

4x LTE MIMO 1400 MHz bis 6000 MHz

Installation / Umwelt

Die Antenne wird mit einem flexiblen Gehäuse geliefert, das auf allen Bändern hervorragende Effizienz bietet, ground-plane-unabhängig ist und mit Kabel und Stecker für einfache Installation ausgestattet ist.

Sie wird durch einen einfachen „Abziehen und Aufkleben“-Prozess montiert und haftet sicher auf nichtmetallischen Oberflächen mittels 3M-Kleber.

Sie ist ground-plane-unabhängig und wird mit Kabel und Stecker geliefert, um eine einfache Verbindung zum Funkmodul oder zur Kunden-PCB zu ermöglichen.

Kabel und Stecker sind anpassbar. Wie bei allen solchen Antennen sollte darauf geachtet werden, die Antenne mindestens 10 mm von Metallkomponenten oder -oberflächen entfernt zu montieren, idealerweise 20 mm für beste Strahlungseffizienz.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ISM
Typ: Kombination
Abmessungen: Ø90 x 0,24 mm
Gewicht: 12 g

4x LTE/5GNR MIMO (Breitband)

Frequenz: 1400-6000 MHz
Standards: LTE/5GNR, W-lan, ISM, AGPS
W-lan-Bänder: 2,4/5,8/7,125 GHz
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2:1
Gewinn (max.): 6,29 dBi
Max. Eingangsleistung: 5 W
Strahlungsmuster: Omni
Steckertyp: I-PEX MHF I (U.FL)
Kabellänge: 15 cm
Kabeltyp: 1,37 mm Koax
