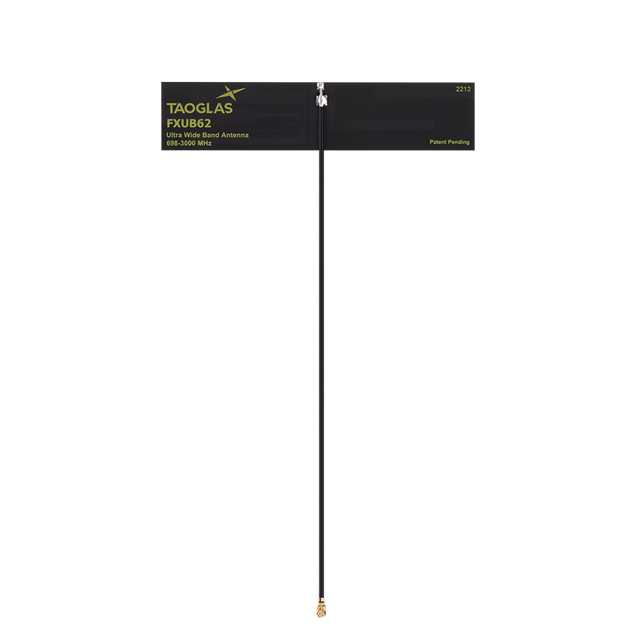

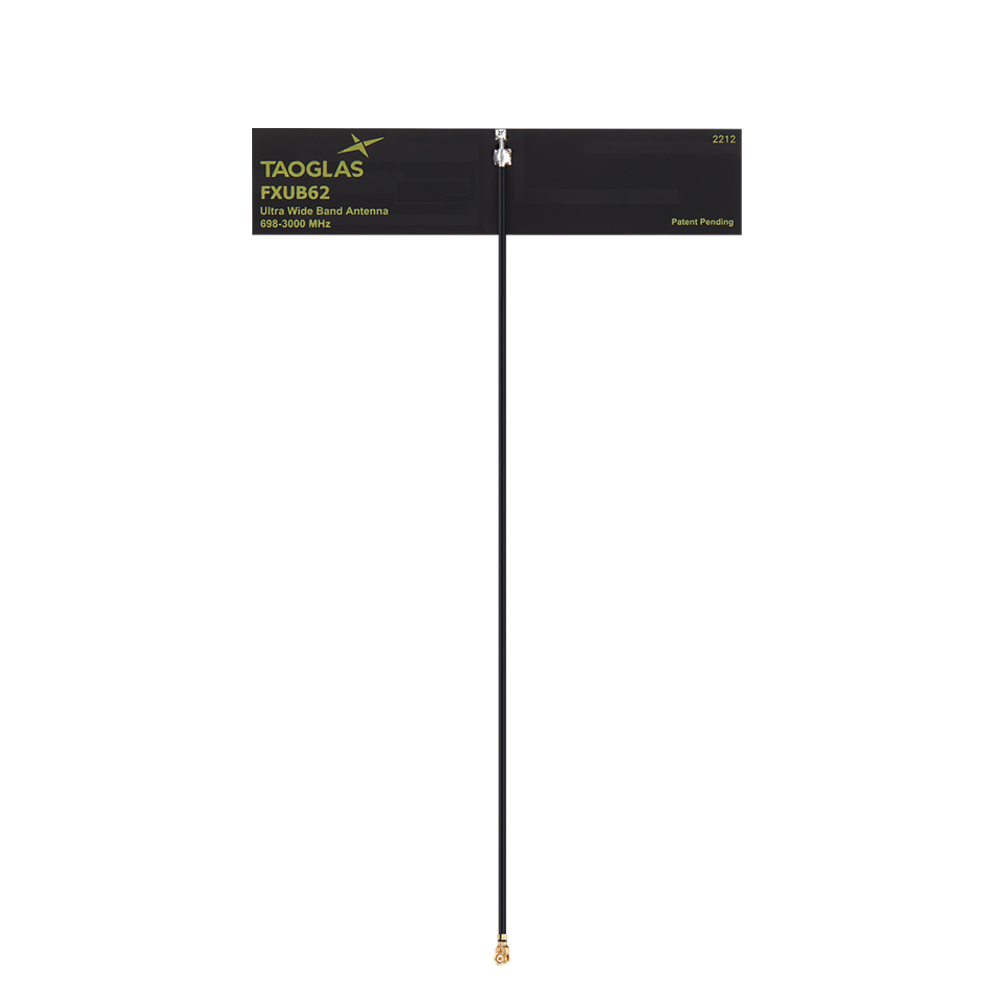

FXUB62.07.0150C Antenne Breitband 4G/LTE, GNSS, W-lan, ISM flexibles PCB selbstklebend I-PEX MHF I 15cm für Wearable Healthcare Devices, Point-of-Sale-Terminals, Handheld-Geräte, NTN-Geräte

Die FXUB62 ist eine flexible Breitbandantenne, die für Arbeitsfrequenzen im Bereich von 698 bis 3000 MHz ausgelegt ist und Cellular neben 2,4 GHz W-lan, ISM und A-GPS-Anwendungsfällen unterstützt. Ihre ultradünne flexible Polymerkonstruktion und das bodenflächenunabhängige Design erleichtern die Integration in kompakte Geräte.

• Breitbandabdeckung: unterstützt gängige LTE-Frequenzbereiche mit zusätzlicher Unterstützung für 2,4 GHz W-lan/ISM und A-GPS-Anwendungsfälle
• Einfache Integration: einfache Klebemontage auf nichtmetallischen Oberflächen mittels Kleberückseite
• Designfreundlich: bodenflächenunabhängige Leistung für flexiblere Produktlayouts
• Anwendungsfälle: tragbare Gesundheitsgeräte, Kassenterminals, Handheld-Geräte und NTN-Gerätedesigns

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
• Kabellänge: 15 cm
• Kabeltyp: 1,37 mm Mini-Koax

Installation / Umwelt

Kabel und Anschlüsse sind vollständig anpassbar. Wie bei allen solchen Antennen sollte darauf geachtet werden, die Antenne mindestens 10 mm von Metallkomponenten oder -oberflächen entfernt zu montieren, idealerweise 20 mm für die beste Strahlungseffizienz. Für weitere Informationen wenden Sie sich bitte an Ihr regionales Kundensupport-Team.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis 85 °C
Cellular-Technologien: 4G/LTE
Position: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, ISM
Typ: Einzel
Abmessungen: 96*21*0,2 mm
Gewicht: 2 g

4G/LTE Breitband (Einzelanschluss)

Frequenz: 698 MHz - 3000 MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 2,5
Gewinn (max.): 5 dBi
Effizienz: >45 %
Eingangsleistung: 5 W max.
Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 15 cm
Kabeltyp: 1,37 mm Mini-Koax
