Beschreibung

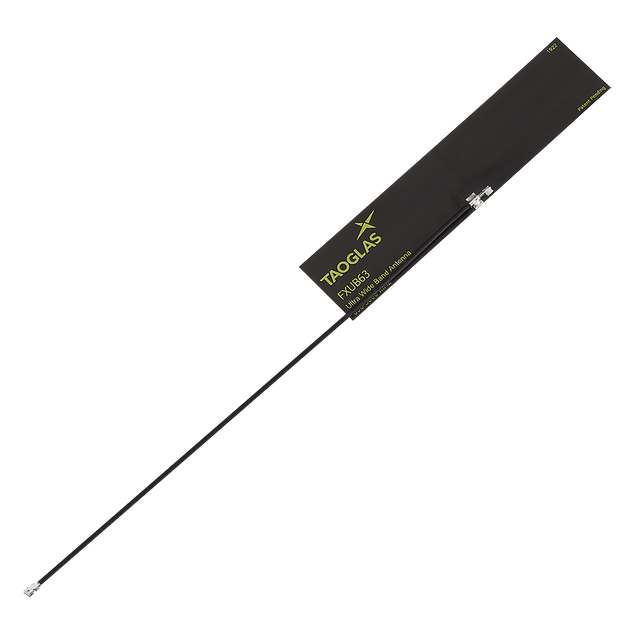

Diese zum Patent angemeldete flexible Breitbandantenne ist so konzipiert, dass sie wichtige Frequenzen im Bereich von 698–3000 MHz abdeckt und Cellular sowie 2,4 GHz W-lan und ISM-Anwendungsfälle sowie A-GPS-Empfang unterstützt.
- Breitbandabdeckung: Unterstützt einen breiten Frequenzbereich, um Designs mit Multi-Band-Konnektivität zu vereinfachen.
- Unabhängig von der Massefläche: Hilft, die Leistung auf verschiedenen nichtmetallischen Installationsflächen aufrechtzuerhalten.
- Flexibles und ultradünnes Formfaktor: Entwickelt für kompakte Geräte, bei denen herkömmliche Antennenstrukturen schwer unterzubringen sind.
- Hohe Effizienz und Gewinn: Für starke HF-Leistung über die abgedeckten Bänder ausgelegt.
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF-4L
- Kabellänge: 15 cm
- Kabeltyp: 1,37 Koax
Installation / Umwelt
Die Montage erfolgt durch einen einfachen „Abziehen und Aufkleben“-Prozess und haftet sicher auf nichtmetallischen Oberflächen mittels 3M Klebemontage.
Wie bei allen solchen Antennen sollte darauf geachtet werden, die Antenne mindestens 10 mm von Metallkomponenten oder -flächen entfernt zu montieren, idealerweise 20 mm für die beste Strahlungseffizienz. Kabellänge und Anschlusstyp sind vollständig anpassbar, für weitere Informationen wenden Sie sich bitte an Ihr regionales Kundensupport-Team.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Cellular-Technologien: 5G
Standort: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ISM
Typ: Einzel
Abmessungen: 96*21*0,2 mm
Gewicht: 2 g
Breitband (Cellular, GNSS, W-lan/ISM)
Frequenz: 698-3000 MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 3:1
Gewinn (Max): 5 dBi
Eingangsleistung: 5 W Max
Anschlusstyp: I-PEX MHF-4L
Kabellänge: 15 cm
Kabeltyp: 1,37 Koax
