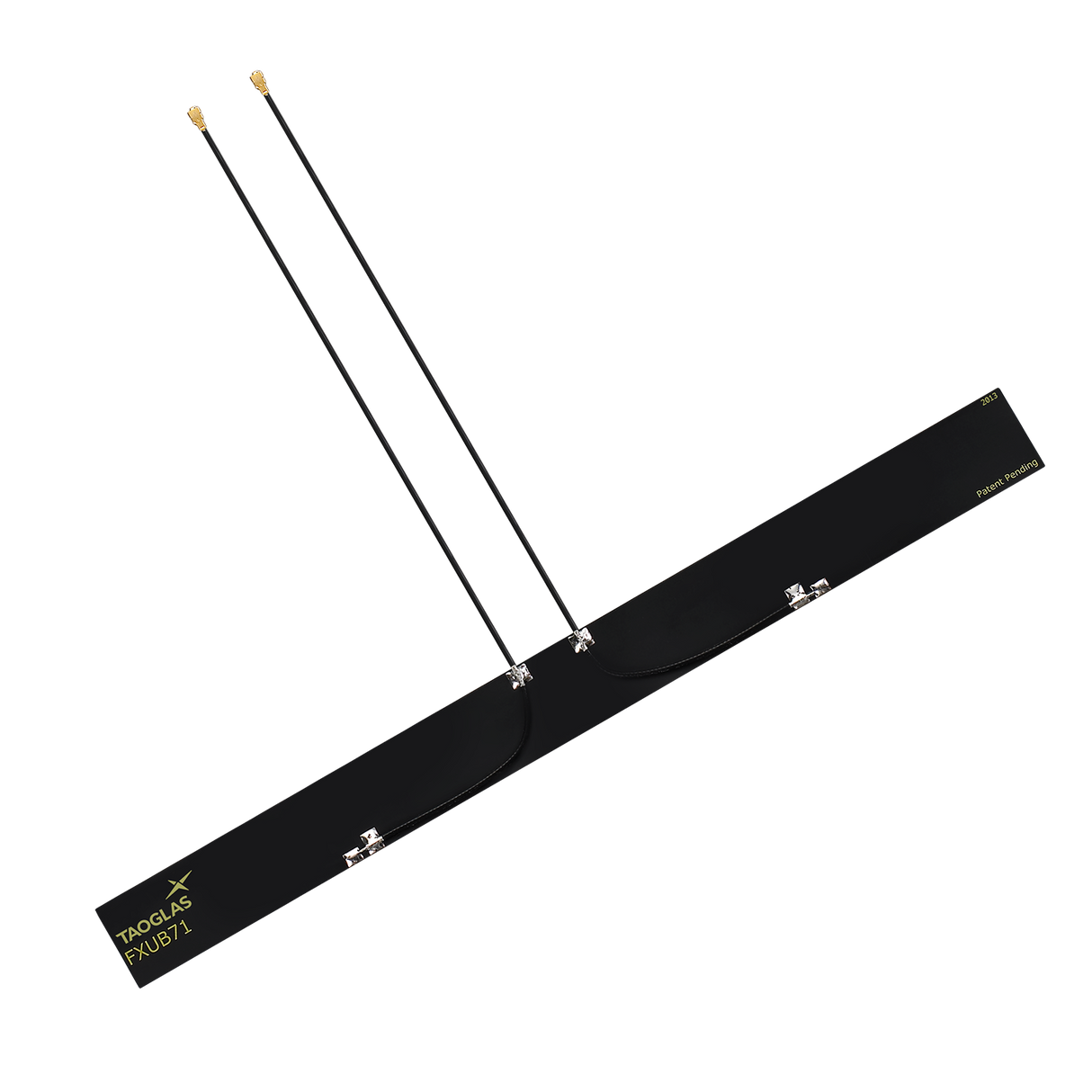

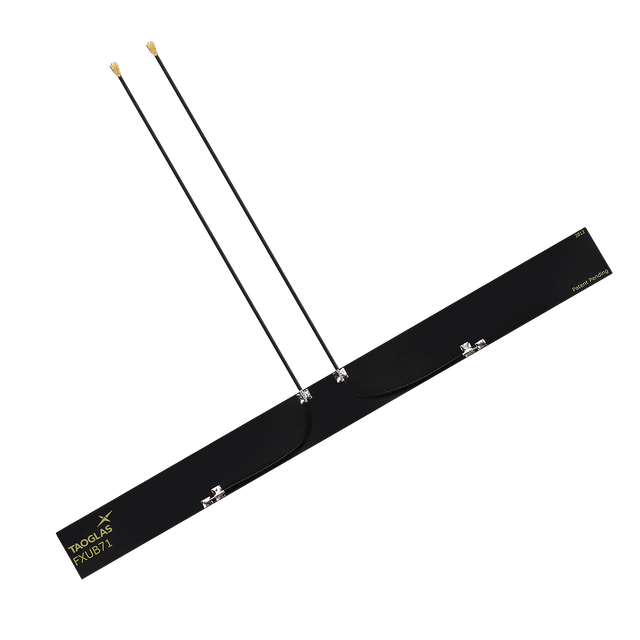

FXUB71.A.07.C.001 Antenne 2x2 MIMO Breitband 5G, 4G/LTE Flex PCB für Gateways und Router, Hochgeschwindigkeits-HD-Streaming, Drahtlose Zugangspunkte, Handgeräte

Flexible PCB-Antenne, entwickelt für eingebettete Breitband-Mobilfunkgeräte, bei denen Platz, Platzierungsflexibilität und MIMO-Leistung entscheidend sind. Die schlanke flexible Polymerstruktur unterstützt einen effizienten Breitbandbetrieb und ist so konstruiert, dass sie eine starke Isolation zwischen den beiden MIMO-Ports für eine zuverlässige Datenübertragung gewährleistet.

• Eingebettete Breitband-Mobilfunkabdeckung für moderne 5G/4G-Geräte
• 2x2 MIMO-Design zur Unterstützung höherer Datenraten und verbesserter Verbindungszuverlässigkeit
• Flexibles, flaches Design für eine einfachere Integration in kompakte Gehäuse
• Peel-and-stick Installationskonzept mit Klebemontage für schnelle Platzierung innerhalb von Kunststoffgehäusen

Typische Anwendungsfälle umfassen Gateways und Router, Hochgeschwindigkeits-HD-Streaming-Geräte, drahtlose Zugangspunkte, Handheld-Geräte und MIMO-Netzwerke mit hoher Kapazität für den öffentlichen Nahverkehr.

Für beste Leistung auf einem Kunststoffgehäuse montieren und die Antenne mindestens 10 mm von Metallkomponenten oder -flächen entfernt halten (20 mm empfohlen, wenn möglich). Die Kabelführung sollte Kreuzungen vermeiden, um eine saubere, wiederholbare Integration zu unterstützen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Monopol, MIMO
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Klebemontage
Typ: Kombination
Mechanischer Stil: Flex PCB
Abmessungen: 240mm*21mm*0.15mm
Gewicht: 4,2g
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 3,85 dBi
Material: Flexibles Polymer
Klebstoff: 3M 467

5G/4G MIMO (Port 1)

Frequenz: 600MHz - 6000MHz
Standards: 5GNR/4G/3G/2G
Maximale Eingangsleistung: 2W
Strahlungsmuster: Rundstrahlend
Steckertyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 15cm
Kabeltyp: Ø1,37 Koaxialkabel

5G/4G MIMO (Port 2)

Frequenz: 600MHz - 6000MHz
Standards: 5GNR/4G/3G/2G
Maximale Eingangsleistung: 2W
Strahlungsmuster: Rundstrahlend
Steckertyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 15cm
Kabeltyp: Ø1,37 Koaxialkabel
