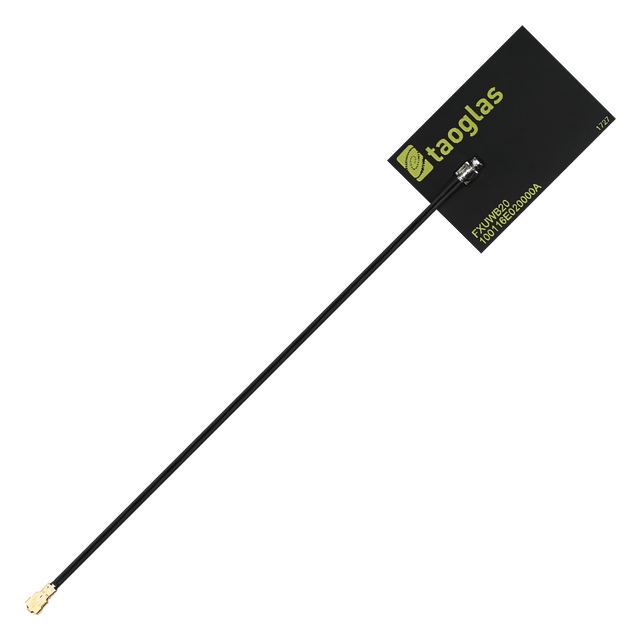

FXUWB20.07.0100C Antenne UWB Flex Klebe AccuraUWB I-PEX MHF I 10cm für Radar, Heimnetzwerk-Konnektivität, Positionsbestimmung & Tracking, Fahrzeugsensoren

Diese Ultra-Breitband-(UWB)-flexible Antenne ist für kompakte Geräte konzipiert, die eine zuverlässige UWB-Abdeckung über die wichtigsten kommerziellen Bänder benötigen, einschließlich eines Sperrbandes zur Reduzierung von Störungen im Bereich der 5,8 GHz W-lan-Bänder. Die dünne, flexible Konstruktion unterstützt eine schnelle Integration und minimiert gleichzeitig mechanische Einflüsse auf das Host-Gerät.

• Breite UWB-Abdeckung: unterstützt Kanäle 1–15 für europäische und US-amerikanische UWB-Anwendungen
• Einfache Integration: einfache Klebemontage auf nichtmetallischen Oberflächen
• Gerätefreundliche Platzierungsempfehlung: mindestens 10 mm Abstand zu Metallkomponenten (20 mm empfohlen für beste Strahlungseffizienz)
• Ideal für: Radar-Anwendungen, Smart-Home-Konnektivität und Positions-/Ortungslösungen

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I
• Kabellänge: 10 cm
• Kabeltyp: 1,37 Koax

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Standort: Intern
Montage: Klebemontage
Typ: Einzel
Abmessungen: 34,9 x 24,5 x 0,2 mm
Gewicht: 1,5 g

UWB

Frequenz: 3,0-5,0 & 6,0-10,3 GHz (3100 MHz - 10300 MHz)
Standards: UWB Kanäle 1-15 (EU/USA)
Polarisation: Linear
Impedanz: 50 Ω
VSWR: <3:1
Gewinn (max.): 5 dBi
Strahlungsmuster: Rundstrahlend
Material: Flexibler Polymer
Anschlusstyp: I-PEX MHF I
Kabellänge: 10 cm
Kabeltyp: 1,37 Koax
