Beschreibung
Diese Miniatur-Chipantenne ist für GPS-, GLONASS-, Galileo- und BeiDou-Anwendungen konzipiert und bietet hohe Effizienz sowie stabile Empfangsleistung im L1-Band. Ihre kompakte Größe macht sie ideal für kleine Geräte wie Navigationssysteme im Automobilbereich, Positionsverfolgungssysteme und Handheld-Elektronik, bei denen GNSS-Funktionalität erforderlich ist. Das omnidirektionale Strahlungsmuster gewährleistet zuverlässige Leistung unabhängig von der Geräteausrichtung, und die Antenne ist kompatibel mit Standard-SMD/SMT-Montageprozessen. Geliefert auf Band und Rolle eignet sie sich für die Serienfertigung und die Integration in platzbeschränkte Designs.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Loop
Position: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Konnektivität 1 - GNSS
Frequenz: 1559 MHz - 1610 MHz
Standards: GPS, GLONASS, Galileo, BeiDou (L1)
Impedanz (Ohm): 50
VSWR: 2
Gewinn (max.): 3,3 dBi
Polarisation: Linear
Mechanischer Stil: Chip
Abmessungen (mm): 3,2 x 1,6 x 0,5
Gewicht (g): 0,1

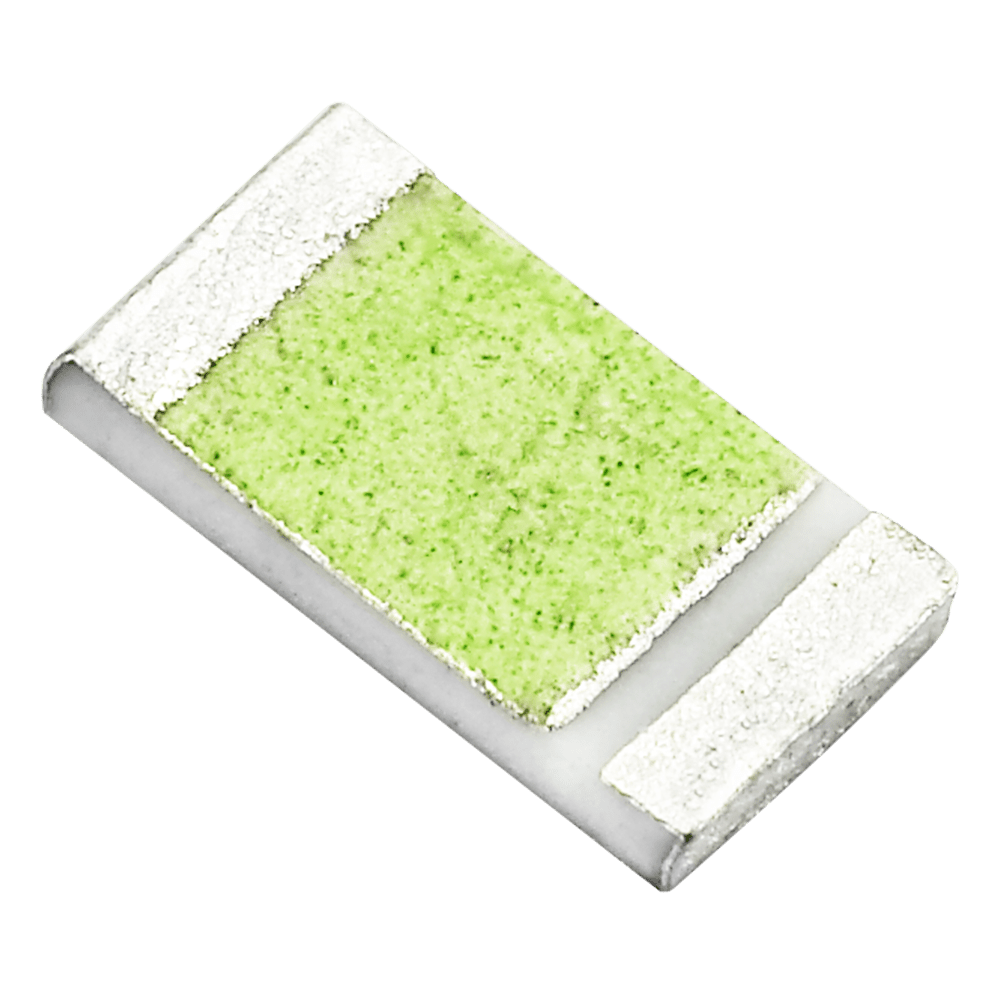

GGBLA.01.A GNSS Chip-Antenne SMD/SMT Montage
