Beschreibung

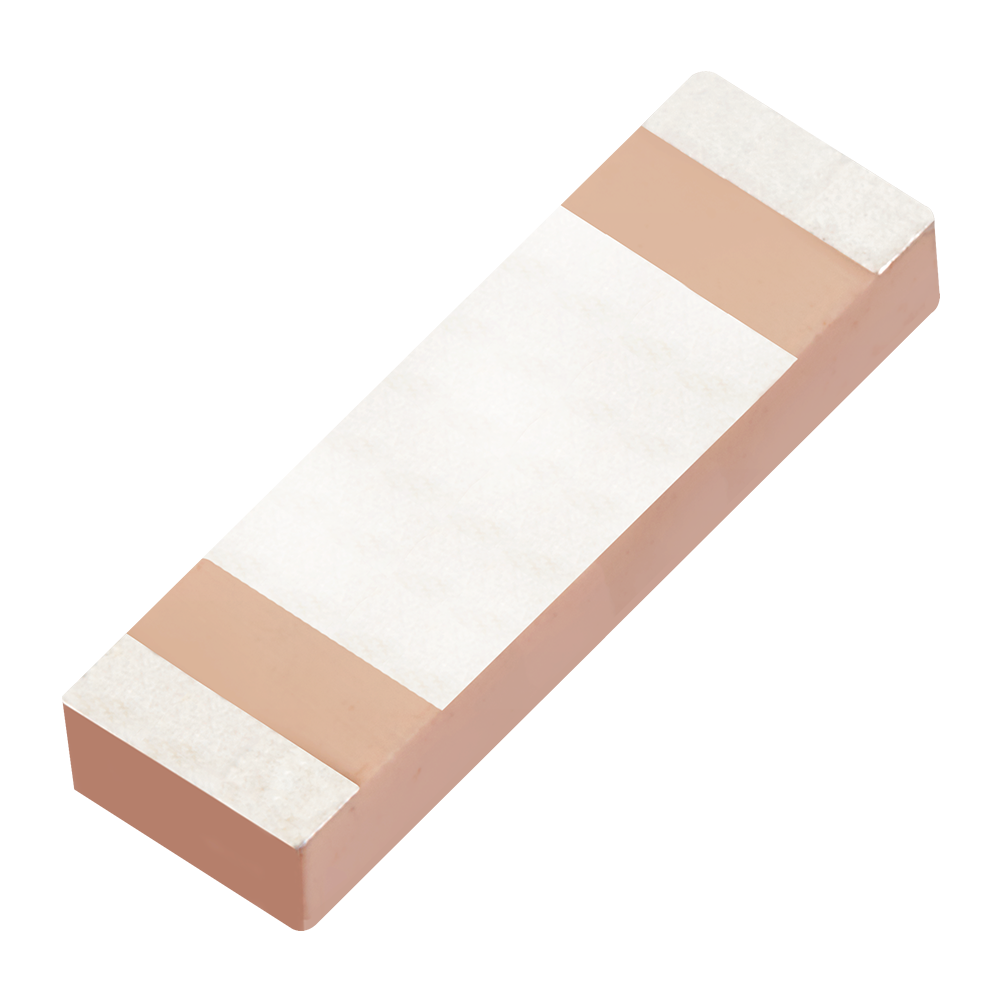

Eingebettete Keramik-Loop-Antenne, entwickelt für den Mehrband-GNSS-Empfang in platzbeschränkten Geräten, unterstützt Zentimeter-genaue Positionsbestimmung bei Verwendung in RTK-fähigen Systemen.
- Flaches, kleines SMD/SMT-Antennendesign für kompakte Leiterplattenlayouts
- Mehrband-GNSS-Abdeckung für robuste Positionsbestimmung über die wichtigsten Satellitenkonstellationen hinweg
- Omnidirektionales Strahlungsmuster zur Aufrechterhaltung des Empfangs bei unbekannter oder häufig wechselnder Geräteausrichtung
- Für die Integration auf einer 80 x 40 mm großen Massefläche (empfohlen) ausgelegt, um optimale Leistung zu gewährleisten
Typische Anwendungsfälle umfassen Navigation und RTK-Systeme, Transport (einschließlich Marine und Landwirtschaft), autonome Fahrzeuge, UAVs und Robotik, IoT-Geräte sowie andere ortsbezogene Anwendungen.
Installation / Umwelt
Es wird empfohlen, die Antenne in der Mitte der längeren Kante der Leiterplatte zu positionieren. Siehe Abschnitt 7 dieses Datenblatts für die empfohlene Integrationsanleitung.
Für optimale Leistung wird eine 80x40 mm große Massefläche empfohlen. Abschnitt 10 zeigt jedoch, wie sich eine Verringerung der Massefläche auf die Leistungsabnahme auswirkt.
Es wird empfohlen, die GGBLA.125 in der Mitte der langen Seite der Massefläche zu montieren, um optimale Leistung zu erzielen. Alternativ kann die Antenne auch an der Ecke der Massefläche montiert werden. Abschnitt 11 beschreibt empfohlene Anpassungsrichtlinien und bewertet die Leistung der Antenne in einer eckmontierten Konfiguration. Er enthält auch ein empfohlenes Footprint, das speziell für diese Montageoption ausgelegt ist und sich vom Standarddesign unterscheidet.
Abschnitt 12 dieses Dokuments behandelt die Abstimmung für DECT/NTN-Anwendungen und wie die Anpassung erfolgt, um optimale Leistung über DECT- und NTN-Frequenzbänder sicherzustellen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Loop
Standort: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
GNSS-Typ: Passives GNSS
GNSS-Bänder: L1/L2/L5/L6
Mechanischer Stil: Chip
Frequenz: 1160 MHz - 1610 MHz
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2
Gewinn (max.): 3,52
Abmessungen: 10*3,2*1,5 mm
Gewicht: 0,17 g
