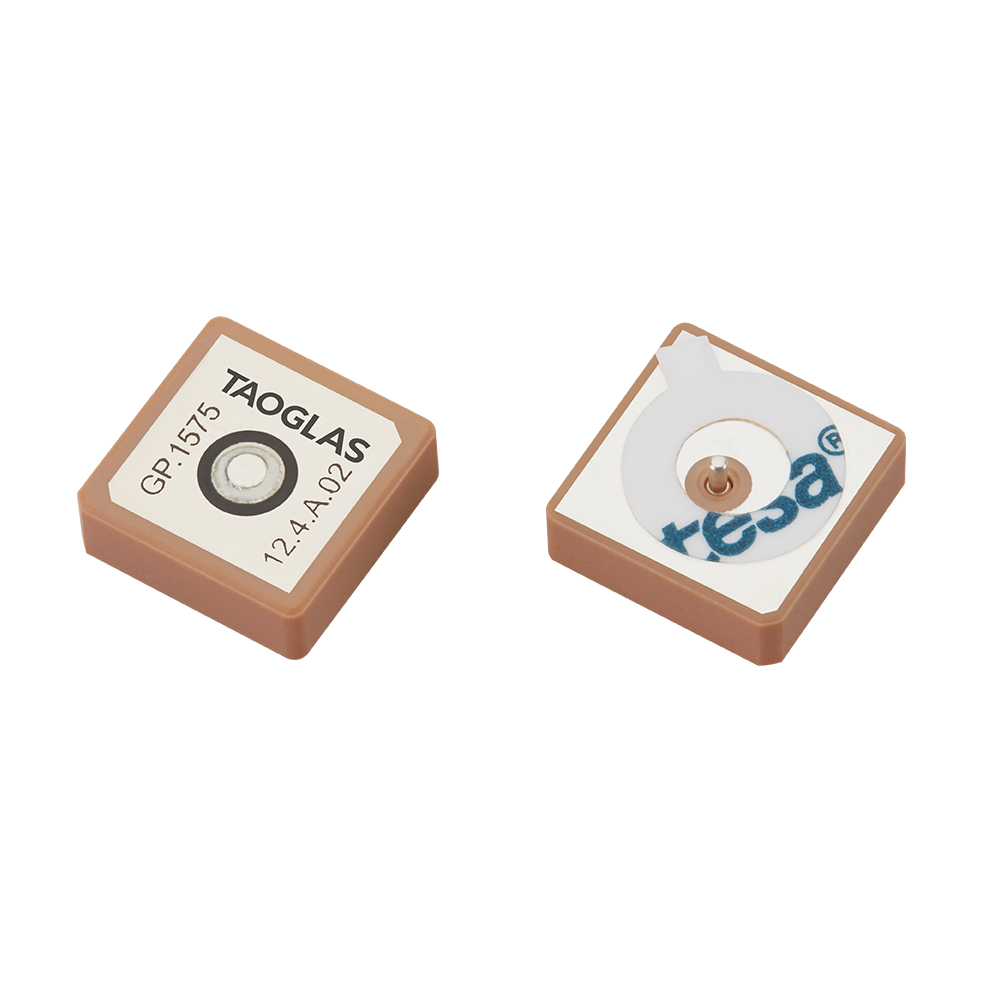

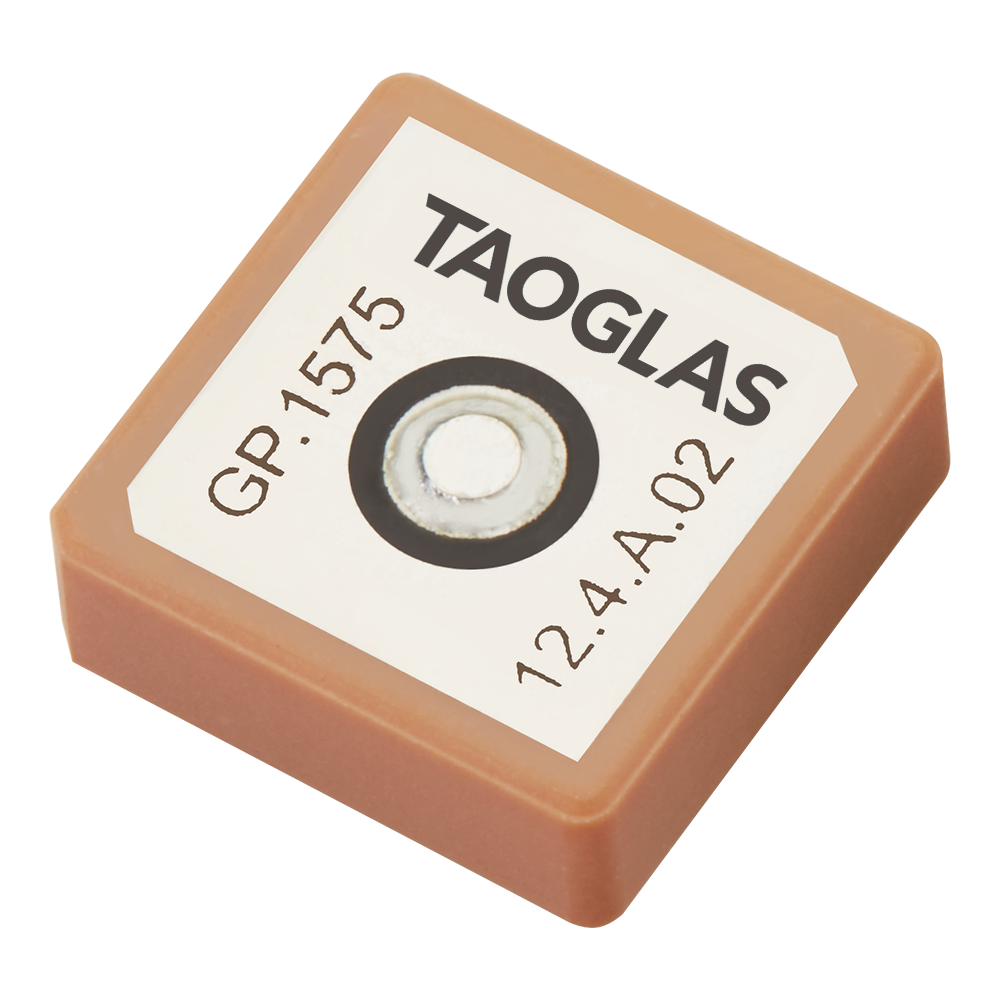

GP.1575.12.4.A.02 Antenne GNSS Stift-/Klebemontage Patch XtremeGain

Diese miniaturisierte keramische GNSS-Patchantenne ist für GPS/Galileo L1-Anwendungen konzipiert, bei denen der Platz begrenzt ist. Ihr kompaktes Patch-Format unterstützt eine zuverlässige Satellitensignalempfang und ist für die einfache Integration in eingebettete Geräte vorgesehen.

• Passive GNSS-Patch: unterstützt GPS/Galileo L1-Betrieb
• Kompaktes Keramik-Design: ideal für kleine Geräteformfaktoren
• Integrationsfreundliche Klebemontage: Stiftmontage mit doppelseitigem Klebeband

Typische Anwendungen umfassen:

• Asset-Tracker
• Transport und OBDs

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch
Standort: Intern
Montage: Stift/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 12mm*12mm*4mm
Gewicht: 6g

GNSS (Passiv)

Frequenz: 1575,42 MHz
GNSS-Bänder: L1
Standards: GPS, Galileo
Polarisation: RHCP
Impedanz: 50Ω
VSWR: 1,5
Gewinn (Max): 3,21 dBic
Effizienz (%): 65,72 (ohne Kabelverlust)
Abschlussart: Stift
