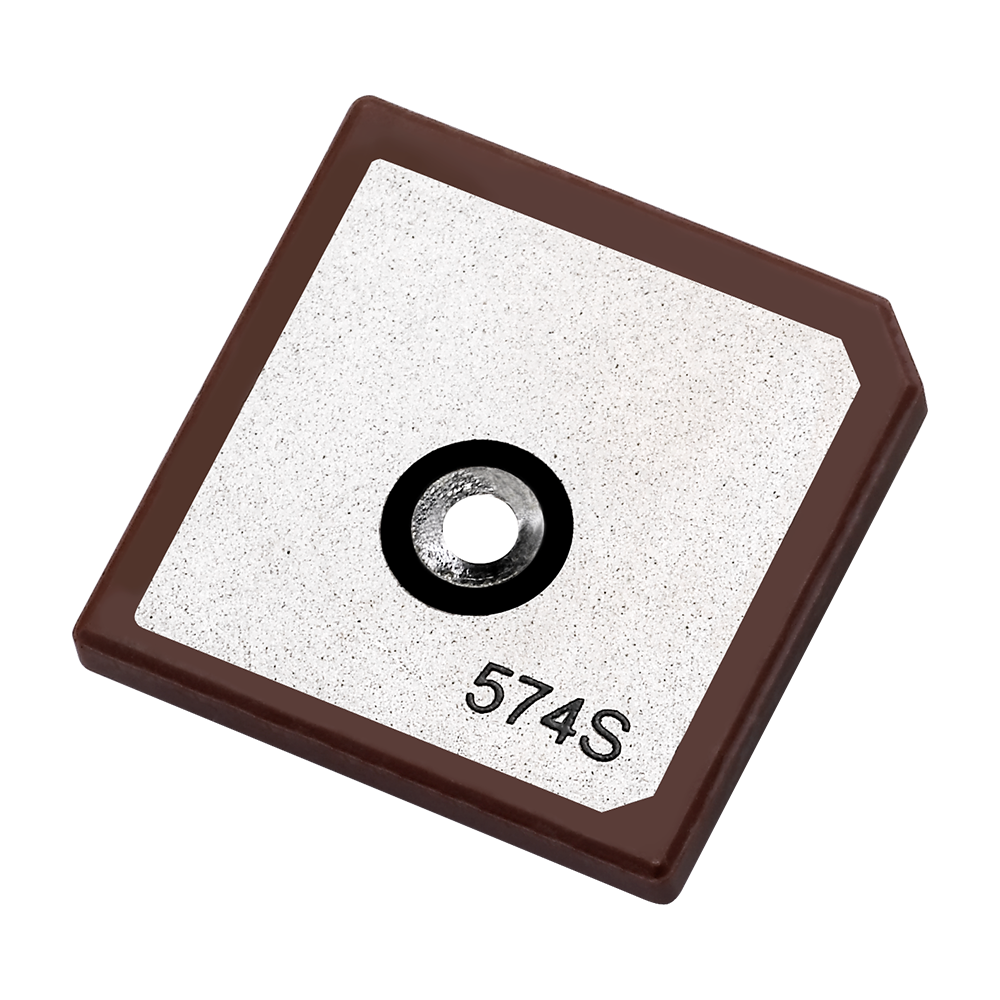

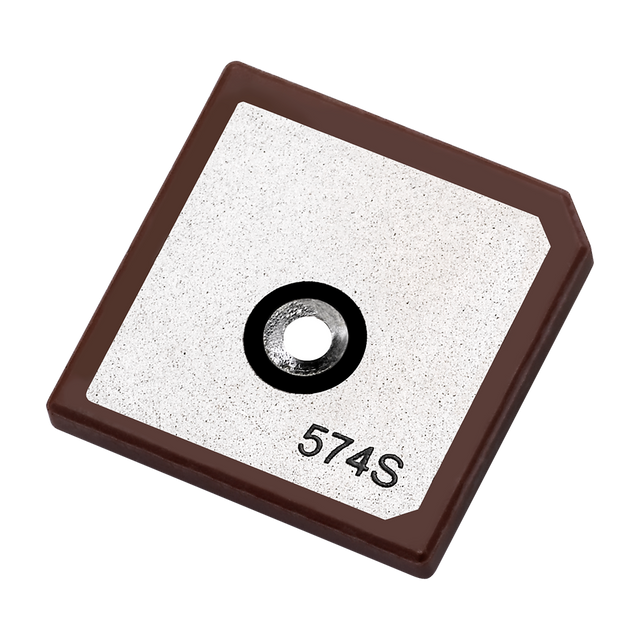

GP.1575.18.2.A.02 Antenne GNSS Stift-/Klebepatch

Diese miniaturisierte Keramik-GPS/Galileo-Patchantenne basiert auf der smarten XtremeGain™-Technologie. Sie ist für die Integration in eingebettete Geräte konzipiert und wurde als optimale Lösung für kompakte Kundenumgebungen ausgewählt.

• Kompakte eingebettete GNSS-Patchantenne: Geeignet für platzbeschränkte Designs, die GPS/Galileo L1-Empfang erfordern.

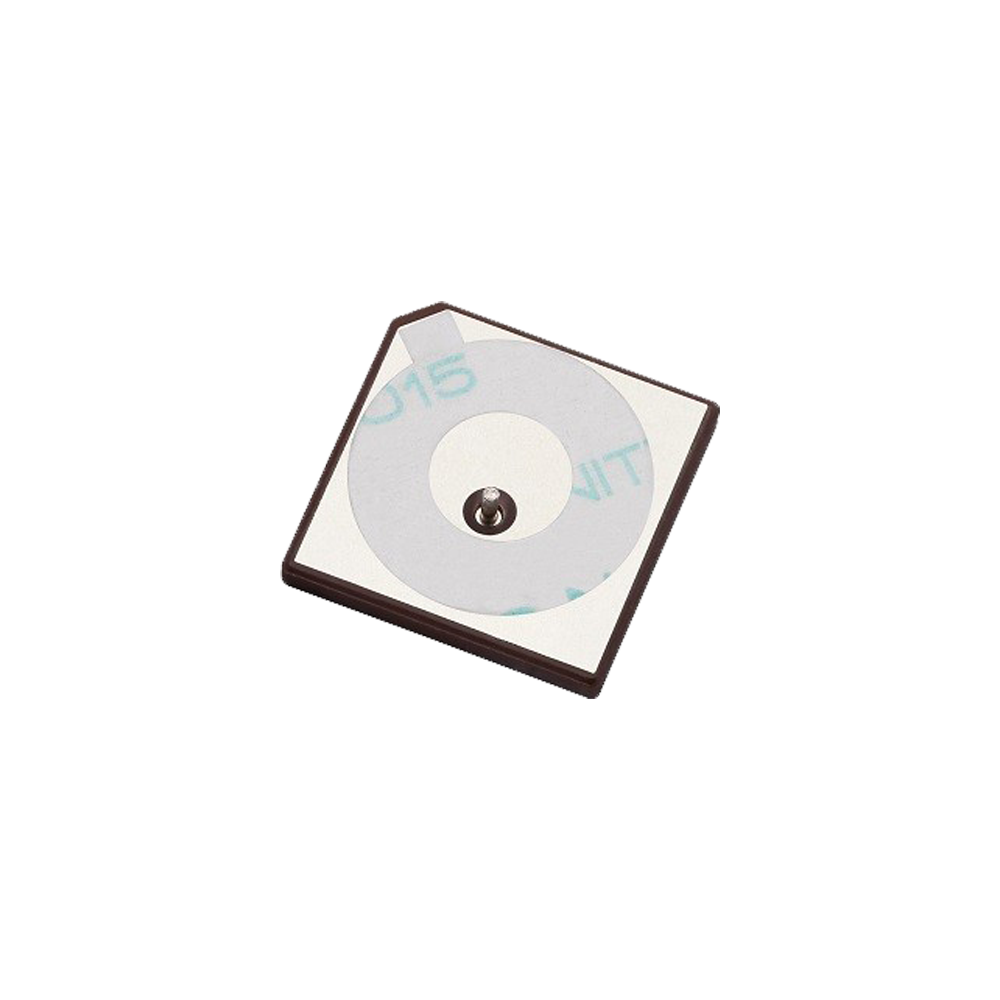

• Einfache Integration: Pin-Feed-Design mit Unterstützung für Klebemontage auf beiden Seiten.
• Polarisation: RHCP für GNSS-Satellitenempfang.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Patch
Position: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1575,42 MHz
GNSS-Typ: Passives GNSS
GNSS-Bänder: L1
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: 1,5
Gewinn (max.): -0,5 dBic
Abmessungen: 18 mm x 18 mm x 2 mm
Gewicht: 5,12 g
Montagestil: Pin/Klebemontage
Anschlussart: Pin

Datenblatt PDF herunterladen
